4 Montage
4

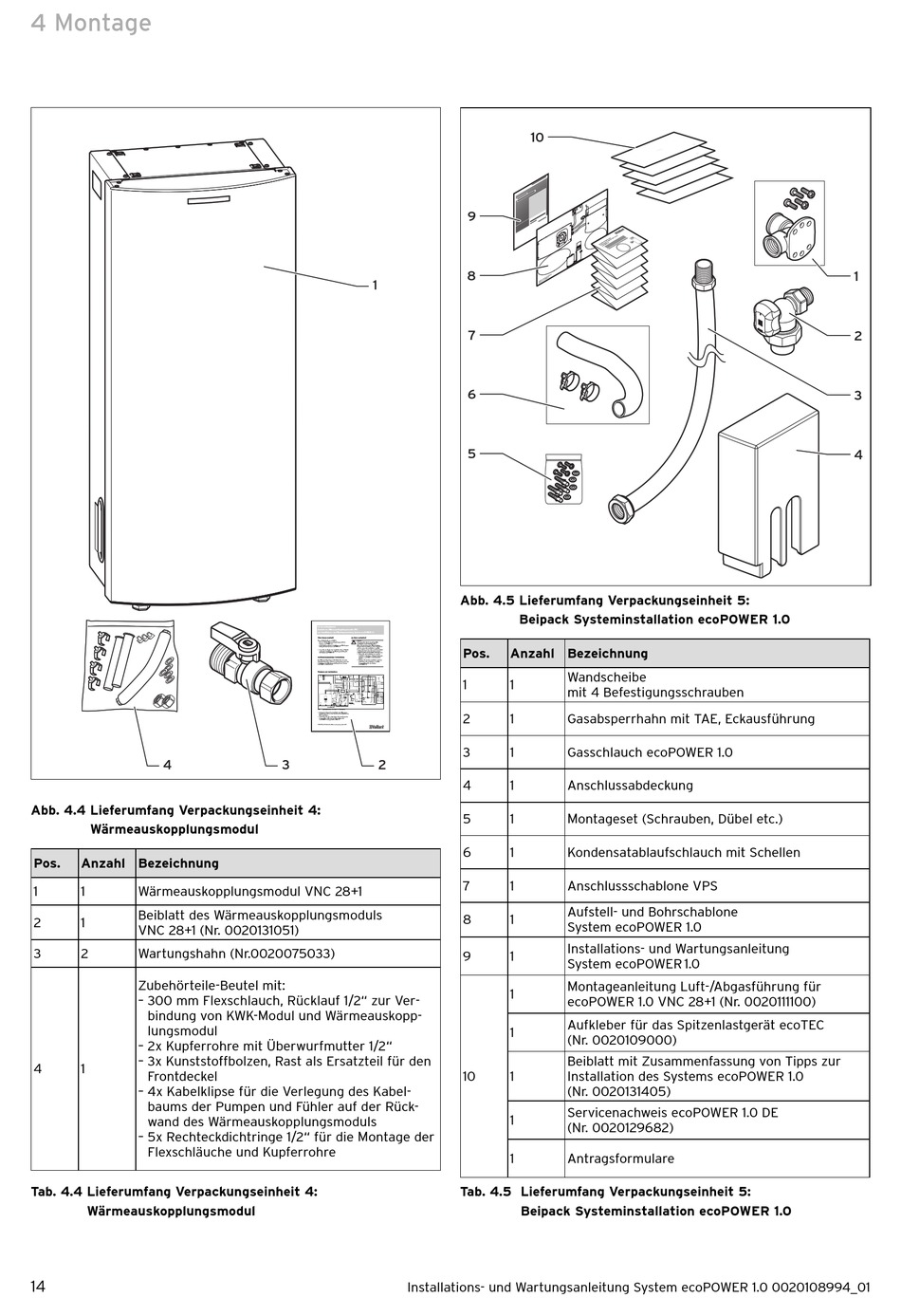

Abb. 4.4 Lieferumfang Verpackungseinheit 4:
Wärmeauskopplungsmodul
Pos. Anzahl Bezeichnung
1 1 Wärmeauskopplungsmodul VNC 28+1
Beiblatt des Wärmeauskopplungsmoduls
2 1
VNC 28+1 (Nr. 0020131051)
3 2 Wartungshahn (Nr.0020075033)
Zubehörteile-Beutel mit:
– 300 mm Flexschlauch, Rücklauf 1/2" zur Ver-
bindung von KWK-Modul und Wärmeauskopp-
lungsmodul
– 2x Kupferrohre mit Überwurfmutter 1/2"
– 3x Kunststoffbolzen, Rast als Ersatzteil für den
4 1
Frontdeckel
– 4x Kabelklipse für die Verlegung des Kabel-
baums der Pumpen und Fühler auf der Rück-
wand des Wärmeauskopplungsmoduls
– 5x Rechteckdichtringe 1/2" für die Montage der
Flexschläuche und Kupferrohre
Tab. 4.4 Lieferumfang Verpackungseinheit 4:
Wärmeauskopplungsmodul
14
1
Für den Fachhandwerker
Beiblatt des Wärmeauskopplungsmoduls VNC
zur Installations- und Wartungsanleitung System ecoPOWER 1.0
Über dieses Beiblatt Zu Ihrer Sicherheit
a
Dieses Beiblatt gilt ausschließlich Gefahr!
– für das Vaillant Wärmeauskopplungsmodul des Lebensgefahr durch unsachgemäße
Systems ecoPOWER 1.0, Installation und Inbetriebnahme!
– in Verbindung mit der Installations- und Wartungsan- Wenn Sie versuchen, das Wärmeauskopp-
leitung für das System ecoPOWER 1.0. lungsmodul zu installieren oder in Betrieb zu
nehmen, ohne die Installations- und War-
> Lesen Sie vor Beginn der Installation dieses Beiblatt tungsanleitung zu beachten und die Installati-
sowie die Installations- und Wartungsanleitung für onszubehöre zu verwenden, können Sach-
das System ecoPOWER 1.0. schäden und Personenschäden die Folge sein.
> Führen Sie die Installation nur mit den
Installationszubehören „Beipack, Systemin-
Bestimmungsgemäße Verwendung stallation ecoPOWER 1.0 (0020126144)"
durch.
Das Wärmeauskopplungsmodul dürfen Sie nur in der > Befolgen Sie bei der Installation und Inbe-
Systemkonfiguration einbauen und betreiben, die in der triebnahme die Installations- und War-
Installations- und Wartungsanleitung für das System tungs anleitung für das System
ecoPOWER 1.0 definiert ist. ecoPOWER 1.0.
Hinweise zur Installation
3
42a 4
230 V~ 3 2
69
0/100
30 2
230 V~ 3
SP1
9a
2
13
9
3 2 SP2
69 60
32
υ
SP3
58
53a 2 33
26b
1a
15 53 42b
3
Abb. 1 Hydraulikschema ecoPOWER 1.0 (Ausschnitt)
> Verwenden Sie bei der Installation des Wärmeaus-
kopplungsmoduls an den Speicher die mitgelieferten
Wartungshähne.
> Verwenden Sie die notwendigen Sicherheitseinrich-
tungen (42a + 42b) wie im Hydraulikplan für
ecoPOWER 1.0 dargestellt (¬ Abb. 1).
0020131051_00 Beiblatt des Wärmeauskopplungsmoduls VNC
3 2
Installations- und Wartungsanleitung System ecoPOWER 1.0 0020108994_01
10
9
8
7
6
5
Abb. 4.5 Lieferumfang Verpackungseinheit 5:
Beipack Systeminstallation ecoPOWER 1.0
Pos. Anzahl Bezeichnung
Wandscheibe
1 1
mit 4 Befestigungsschrauben
2 1 Gasabsperrhahn mit TAE, Eckausführung
3 1 Gasschlauch ecoPOWER 1.0
4 1 Anschlussabdeckung
5 1 Montageset (Schrauben, Dübel etc.)
6 1 Kondensatablaufschlauch mit Schellen
7 1 Anschlussschablone VPS
Aufstell- und Bohrschablone
8 1
System ecoPOWER 1.0
Installations- und Wartungsanleitung
9 1
System ecoPOWER 1.0
Montageanleitung Luft-/Abgasführung für
1
ecoPOWER 1.0 VNC 28+1 (Nr. 0020111100)
Aufkleber für das Spitzenlastgerät ecoTEC
1
(Nr. 0020109000)
Beiblatt mit Zusammenfassung von Tipps zur
10 1 Installation des Systems ecoPOWER 1.0
(Nr. 0020131405)
Servicenachweis ecoPOWER 1.0 DE
1
(Nr. 0020129682)
1 Antragsformulare
Tab. 4.5 Lieferumfang Verpackungseinheit 5:
Beipack Systeminstallation ecoPOWER 1.0
