9 Inspektion und Wartung
9.4 Inspektion und Wartung des Kühlmittels
9.4.1 Kühlmittelstand kontrollieren

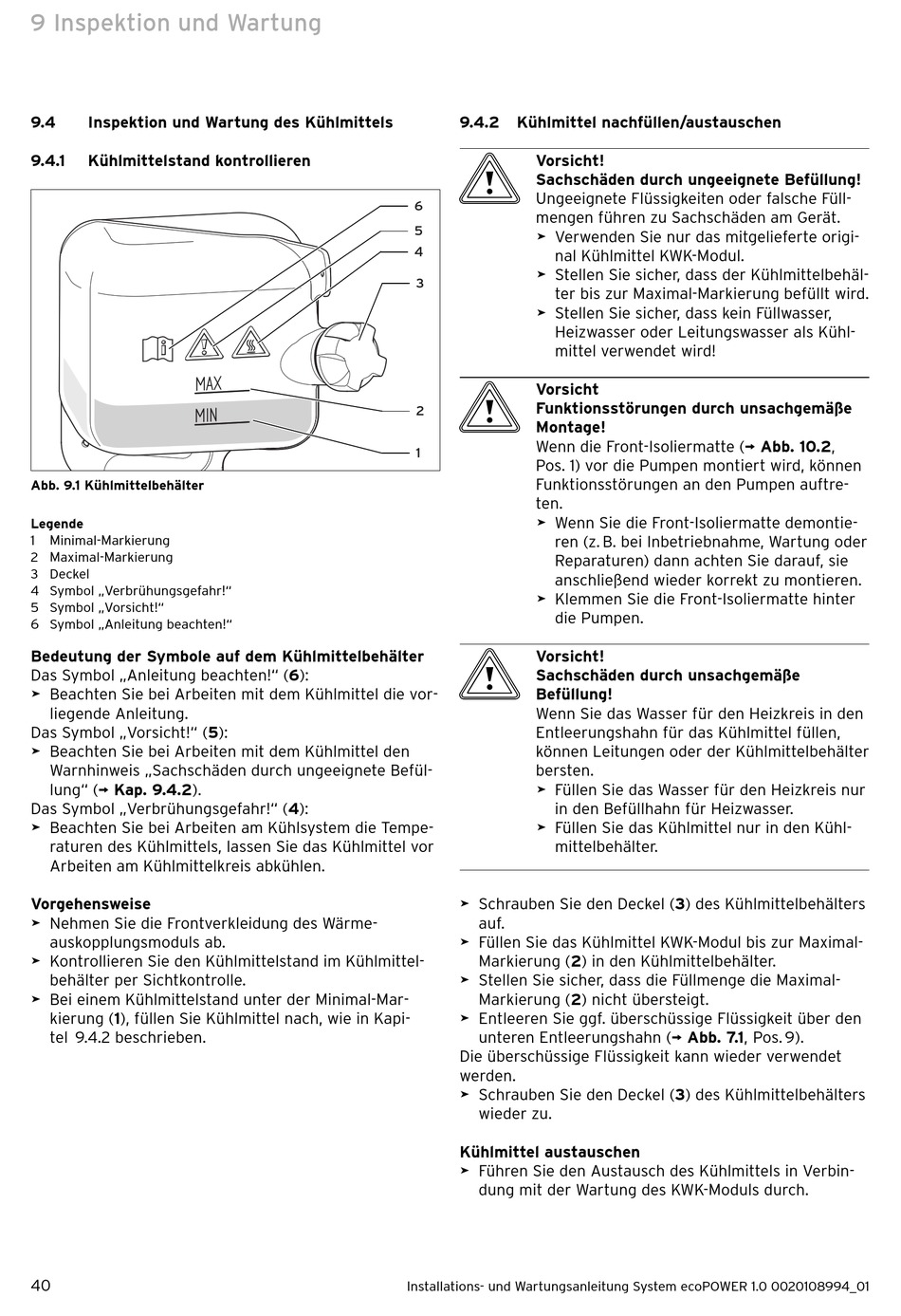

Abb. 9.1 Kühlmittelbehälter
Legende
1 Minimal-Markierung
2 Maximal-Markierung
3 Deckel
4 Symbol „Verbrühungsgefahr!"
5 Symbol „Vorsicht!"
6 Symbol „Anleitung beachten!"
Bedeutung der Symbole auf dem Kühlmittelbehälter
Das Symbol „Anleitung beachten!" (6):
> Beachten Sie bei Arbeiten mit dem Kühlmittel die vor-
liegende Anleitung.
Das Symbol „Vorsicht!" (5):
> Beachten Sie bei Arbeiten mit dem Kühlmittel den
Warnhinweis „Sachschäden durch ungeeignete Befül-
lung" (¬ Kap. 9.4.2).
Das Symbol „Verbrühungsgefahr!" (4):
> Beachten Sie bei Arbeiten am Kühlsystem die Tempe-
raturen des Kühlmittels, lassen Sie das Kühlmittel vor
Arbeiten am Kühlmittelkreis abkühlen.
Vorgehensweise
> Nehmen Sie die Frontverkleidung des Wärme-
auskopplungs moduls ab.
> Kontrollieren Sie den Kühlmittelstand im Kühlmittel-
behälter per Sichtkontrolle.
> Bei einem Kühlmittelstand unter der Minimal-Mar-
kierung (1), füllen Sie Kühlmittel nach, wie in Kapi-
tel 9.4.2 beschrieben.
40
9.4.2 Kühlmittel nachfüllen/austauschen
b
Vorsicht!
Sachschäden durch ungeeignete Befüllung!
Ungeeignete Flüssigkeiten oder falsche Füll-
6
mengen führen zu Sachschäden am Gerät.
5
> Verwenden Sie nur das mitgelieferte origi-
4
nal Kühlmittel KWK-Modul.
> Stellen Sie sicher, dass der Kühlmittelbehäl-
3
ter bis zur Maximal-Markierung befüllt wird.
> Stellen Sie sicher, dass kein Füllwasser,
Heizwasser oder Leitungswasser als Kühl-
mittel verwendet wird!
b
Vorsicht
Funktionsstörungen durch unsachgemäße
2
Montage!
Wenn die Front-Isoliermatte (¬ Abb. 10.2,
1
Pos. 1) vor die Pumpen montiert wird, können
Funktions störungen an den Pumpen auftre-
ten.
> Wenn Sie die Front-Isoliermatte demontie-
ren (z. B. bei Inbetriebnahme, Wartung oder
Reparaturen) dann achten Sie darauf, sie
anschließend wieder korrekt zu montieren.
> Klemmen Sie die Front-Isoliermatte hinter
die Pumpen.
b
Vorsicht!
Sachschäden durch unsachgemäße
Befüllung!
Wenn Sie das Wasser für den Heizkreis in den
Entleerungshahn für das Kühlmittel füllen,
können Leitungen oder der Kühlmittel behälter
bersten.
> Füllen Sie das Wasser für den Heizkreis nur
in den Befüllhahn für Heizwasser.
> Füllen Sie das Kühlmittel nur in den Kühl-
mittelbehälter.
> Schrauben Sie den Deckel (3) des Kühlmittelbehälters
auf.
> Füllen Sie das Kühlmittel KWK-Modul bis zur Maximal-
Markierung (2) in den Kühlmittelbehälter.
> Stellen Sie sicher, dass die Füllmenge die Maximal-
Markierung (2) nicht übersteigt.
> Entleeren Sie ggf. überschüssige Flüssigkeit über den
unteren Entleerungshahn (¬ Abb. 7.1, Pos. 9).
Die überschüssige Flüssigkeit kann wieder verwendet
werden.
> Schrauben Sie den Deckel (3) des Kühlmittelbehälters
wieder zu.
Kühlmittel austauschen
> Führen Sie den Austausch des Kühlmittels in Verbin-
dung mit der Wartung des KWK-Moduls durch.
