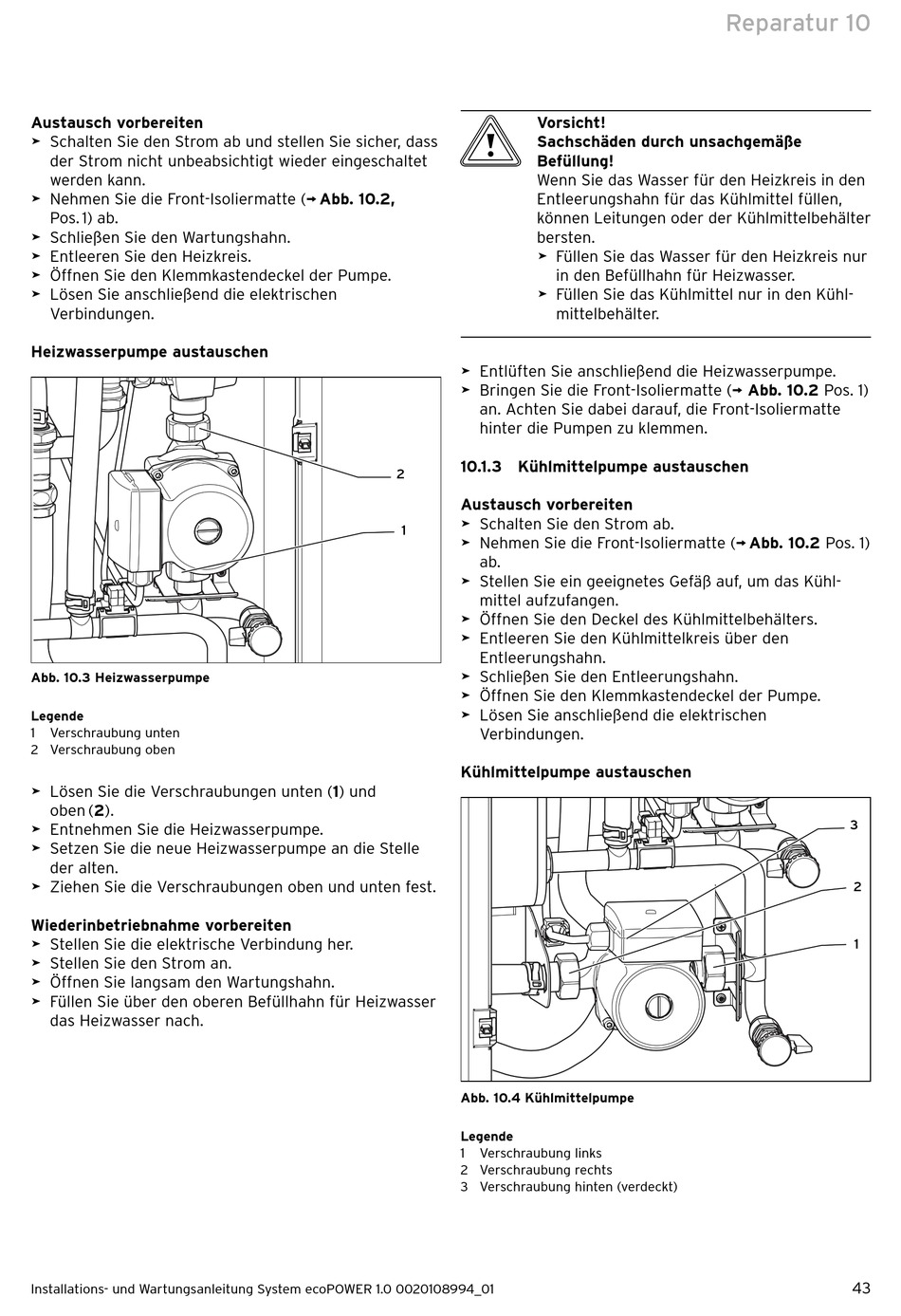

10.1.3 Kühlmittelpumpe Austauschen - Vaillant System ecoPOWER 1.0 VNC 28+1 Installations- Und Wartungsanleitung

Austausch vorbereiten
> Schalten Sie den Strom ab und stellen Sie sicher, dass
der Strom nicht unbeabsichtigt wieder eingeschaltet
werden kann.
> Nehmen Sie die Front-Isoliermatte (¬ Abb. 10.2,
Pos. 1) ab.
> Schließen Sie den Wartungshahn.
> Entleeren Sie den Heizkreis.
> Öffnen Sie den Klemmkastendeckel der Pumpe.
> Lösen Sie anschließend die elektrischen
Verbindungen.
Heizwasserpumpe austauschen
Abb. 10.3 Heizwasserpumpe
Legende
1 Verschraubung unten
2 Verschraubung oben
> Lösen Sie die Verschraubungen unten (1) und
oben (2).
> Entnehmen Sie die Heizwasserpumpe.
> Setzen Sie die neue Heizwasserpumpe an die Stelle
der alten.
> Ziehen Sie die Verschraubungen oben und unten fest.
Wiederinbetriebnahme vorbereiten
> Stellen Sie die elektrische Verbindung her.
> Stellen Sie den Strom an.
> Öffnen Sie langsam den Wartungshahn.
> Füllen Sie über den oberen Befüllhahn für Heizwasser
das Heizwasser nach.
Installations- und Wartungsanleitung System ecoPOWER 1.0 0020108994_01
b
Vorsicht!
Sachschäden durch unsachgemäße
Befüllung!
Wenn Sie das Wasser für den Heizkreis in den
Entleerungshahn für das Kühlmittel füllen,
können Leitungen oder der Kühlmittel behälter
bersten.
> Füllen Sie das Wasser für den Heizkreis nur
in den Befüllhahn für Heizwasser.
> Füllen Sie das Kühlmittel nur in den Kühl-
mittelbehälter.
> Entlüften Sie anschließend die Heizwasserpumpe.
> Bringen Sie die Front-Isoliermatte (¬ Abb. 10.2 Pos. 1)
an. Achten Sie dabei darauf, die Front-Isoliermatte
hinter die Pumpen zu klemmen.
10.1.3 Kühlmittelpumpe austauschen
2
Austausch vorbereiten
> Schalten Sie den Strom ab.
1
> Nehmen Sie die Front-Isoliermatte (¬ Abb. 10.2 Pos. 1)
ab.
> Stellen Sie ein geeignetes Gefäß auf, um das Kühl-
mittel aufzufangen.
> Öffnen Sie den Deckel des Kühlmittelbehälters.
> Entleeren Sie den Kühlmittelkreis über den
Entleerungs hahn.
> Schließen Sie den Entleerungs hahn.
> Öffnen Sie den Klemmkastendeckel der Pumpe.
> Lösen Sie anschließend die elektrischen
Verbindungen.
Kühlmittelpumpe austauschen
Abb. 10.4 Kühlmittelpumpe
Legende
1 Verschraubung links
2 Verschraubung rechts
3 Verschraubung hinten (verdeckt)
Reparatur 10
3
