> Befestigen Sie das gebogene Schlauchende des Kon-
densatablaufschlauchs (1) mit der Federbandschelle
(3) am KWK-Modul.
> Für die weitere Installation beachten Sie die Installa-
tions- und Wartungsanleitung von ecoLEVEL.
> Schließen Sie den Alarmausgang am entsprechenden
Steckplatz am Systemregler an.
> Beachten Sie beim Anschluss des Alarmausgangs die
Bedienungs- und Installationsanleitung
Systemregler ecoPOWER 1.0.

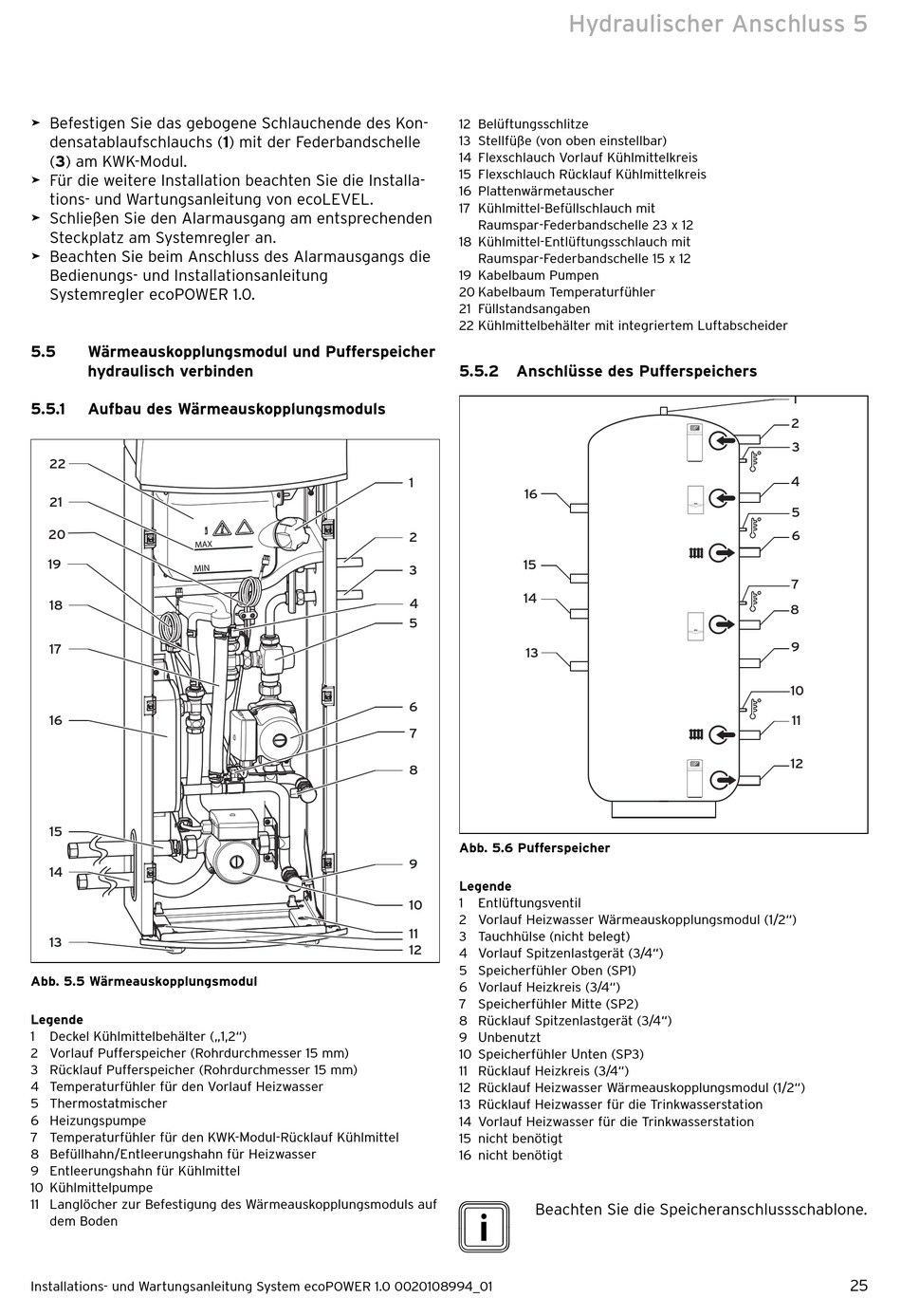

5.5 Wärmeauskopplungsmodul und Pufferspeicher
hydraulisch verbinden
5.5.1 Aufbau des Wärmeauskopplungsmoduls
22
21
20
19
18
17
16
15
14
13
Abb. 5.5 Wärmeauskopplungsmodul
Legende
1 Deckel Kühlmittelbehälter („1,2")
2 Vorlauf Pufferspeicher (Rohrdurchmesser 15 mm)
3 Rücklauf Pufferspeicher (Rohrdurchmesser 15 mm)
4 Temperaturfühler für den Vorlauf Heizwasser
5 Thermostatmischer
6 Heizungspumpe
7 Temperaturfühler für den KWK-Modul-Rücklauf Kühlmittel
8 Befüllhahn/Entleerungshahn für Heizwasser
9 Entleerungshahn für Kühlmittel
10 Kühlmittelpumpe
11 Langlöcher zur Befestigung des Wärmeaus kopplungsmoduls auf
dem Boden
Installations- und Wartungsanleitung System ecoPOWER 1.0 0020108994_01
Hydraulischer Anschluss 5
12 Belüftungsschlitze
13 Stellfüße (von oben einstellbar)
14 Flexschlauch Vorlauf Kühlmittelkreis
15 Flexschlauch Rücklauf Kühlmittelkreis
16 Plattenwärmetauscher
17 Kühlmittel-Befüllschlauch mit
Raumspar-Federbandschelle 23 x 12
18 Kühlmittel-Entlüftungsschlauch mit
Raumspar-Federbandschelle 15 x 12
19 Kabelbaum Pumpen
20 Kabelbaum Temperaturfühler
21 Füllstandsangaben
22 Kühlmittelbehälter mit integriertem Luftabscheider
5.5.2 Anschlüsse des Pufferspeichers
1
16
2
15
3
14
4
5
13
6
7
8
Abb. 5.6 Pufferspeicher
9
Legende
1 Entlüftungsventil
10
2 Vorlauf Heizwasser Wärmeauskopplungsmodul (1/2")
11
3 Tauchhülse (nicht belegt)
12
4 Vorlauf Spitzenlastgerät (3/4")
5 Speicherfühler Oben (SP1)
6 Vorlauf Heizkreis (3/4")
7 Speicherfühler Mitte (SP2)
8 Rücklauf Spitzenlastgerät (3/4")
9 Unbenutzt
10 Speicherfühler Unten (SP3)
11 Rücklauf Heizkreis (3/4")
12 Rücklauf Heizwasser Wärmeauskopplungsmodul (1/2")
13 Rücklauf Heizwasser für die Trinkwasserstation
14 Vorlauf Heizwasser für die Trinkwasserstation
15 nicht benötigt
16 nicht benötigt
i
Beachten Sie die Speicheranschlussschablone.
1
2
3
4
5
6
7
8
9
10
11
12
