Sicherheitsleitfaden
TA400 + TA411 UND PICO KFZ-OSZILLOSKOPSONDEN TA499

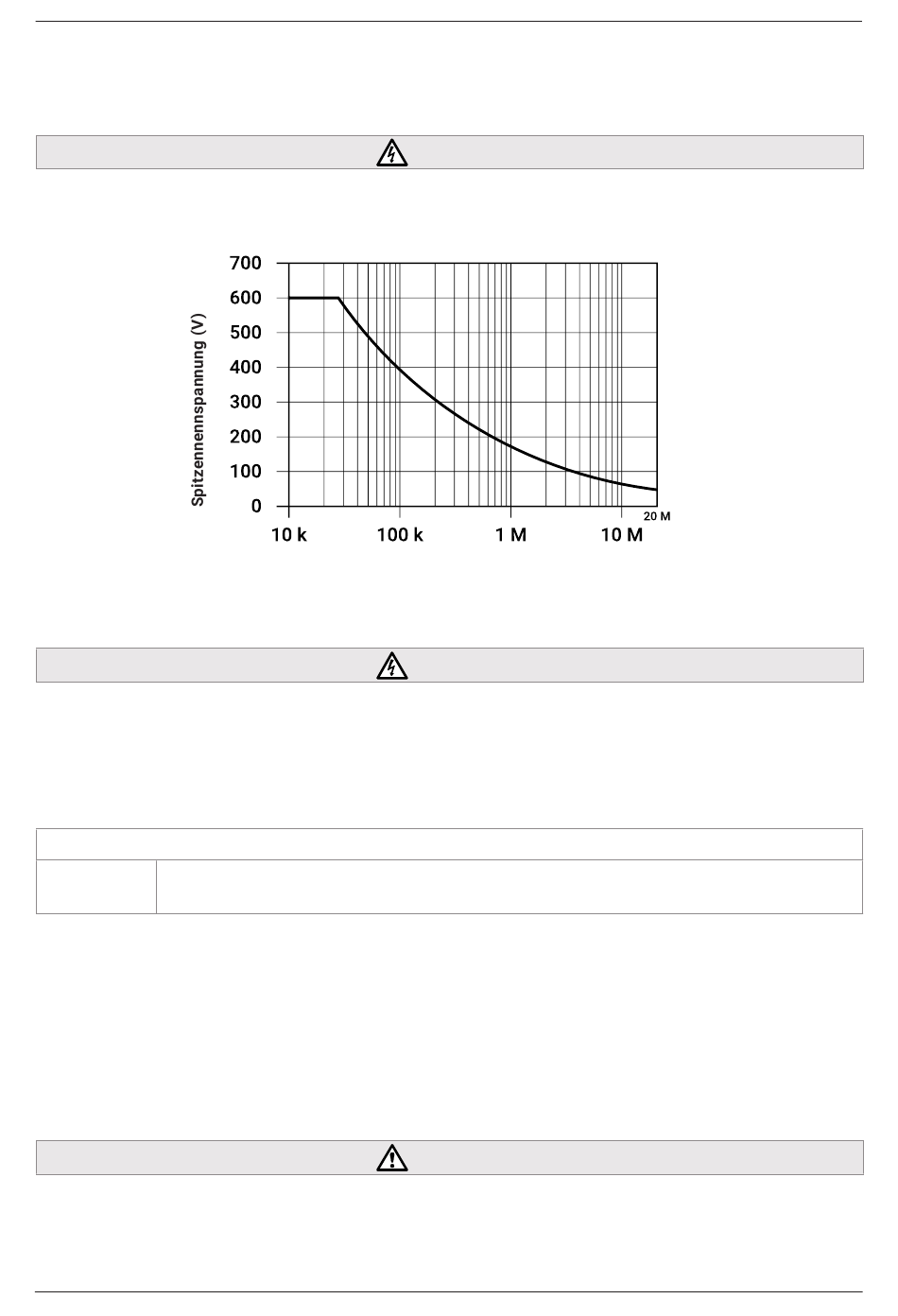

Die nachstehende Darstellung der Frequenzreduzierung gibt die Begrenzung des Messbereichsendwerts
bei dieser Sonde an.
Zur Vermeidung der Überlastung der Sonde ist zu beachten, dass ihre maximale Nenneingangsspannung
abnimmt, wenn sich die Frequenz des angelegten Signals erhöht.
Diese Sonden haben keine Einstufung in eine Messkategorie. Zur Verhinderung der Gefahr eines
Stromschlags dürfen sie nicht an eine Netzspannung oder abgeleitete Spannung, die die eventuell
vorhandenen Überspannungstransienten führen kann, angeschlossen werden. Die Messkategorien für
die Kfz-Oszilloskopsonde sind in IEC 61010-031 wie folgt festgelegt:
Keine Messkategorie (weder CAT II, CAT III noch CAT IV)
Definition Für Messungen an Stromkreisen, die nicht direkt an Netzspannung
angeschlossen sind.
Der Sondenspitzenadapter TA411 bzw. die PicoBNC+ Kfz-Oszilloskopsonde TA499 10:1 dürfen nicht an
gefährliche Spannungen angelegt werden.
PICO WIDERSTANDSKABEL TA432
Widerstandsmesszubehör von Pico mit Anschlüssen, die mit
offenen Stromkreisen eingesetzt werden.
Der Versuch der Widerstandsmessung eines Leiters, an dem Spannung anliegt, ergibt ungenaue
Messwerte und kann das Widerstandsmesszubehör, das Oszilloskop und alle anderen Zubehörteile, die
an Ihrem PC angeschlossen sind, beschädigen.
