Manual de Segurança
CONECTORES E INDICADORES
1
A
1
2
A
B
LEDs
• 1-4: os LEDs acendem quando o canal está ativo
• 5: O status LED está vermelho quando o osciloscópio é conectado pela primeira vez com
uma porta USB ativa. Pisca em verde quando existem dados de amostragem e está apagado
quando o osciloscópio tiver concluído os dados de amostragem.
Conexões
• A: Canal de entrada A
• B: Canal de entrada B
• C: Canal de entrada C
• D: Canal de entrada D
• E: Conector de alimentação CC opcional para fonte de alimentação aprovada pela Pico.
• F: Terminal de aterramento. Uma fonte de alimentação de computador pode interferir com o
osciloscópio, provocando ruídos no traçado ou uma indicação de sobrecarga de tensão da
capa do conector BNC. Isto pode ser resolvido ao conectar-se o terminal de aterramento do
painel traseiro ao ponto de aterramento ou ao aterramento do chassi do veículo submetido ao
teste.
• G: porta USB SuperSpeed. A porta USB 3.0 permite a transferência rápida de dados e é
compatível com USB 2.0.
DO336-4
Osciloscópio automotivo PicoScope 4225A e 4425A e acessórios

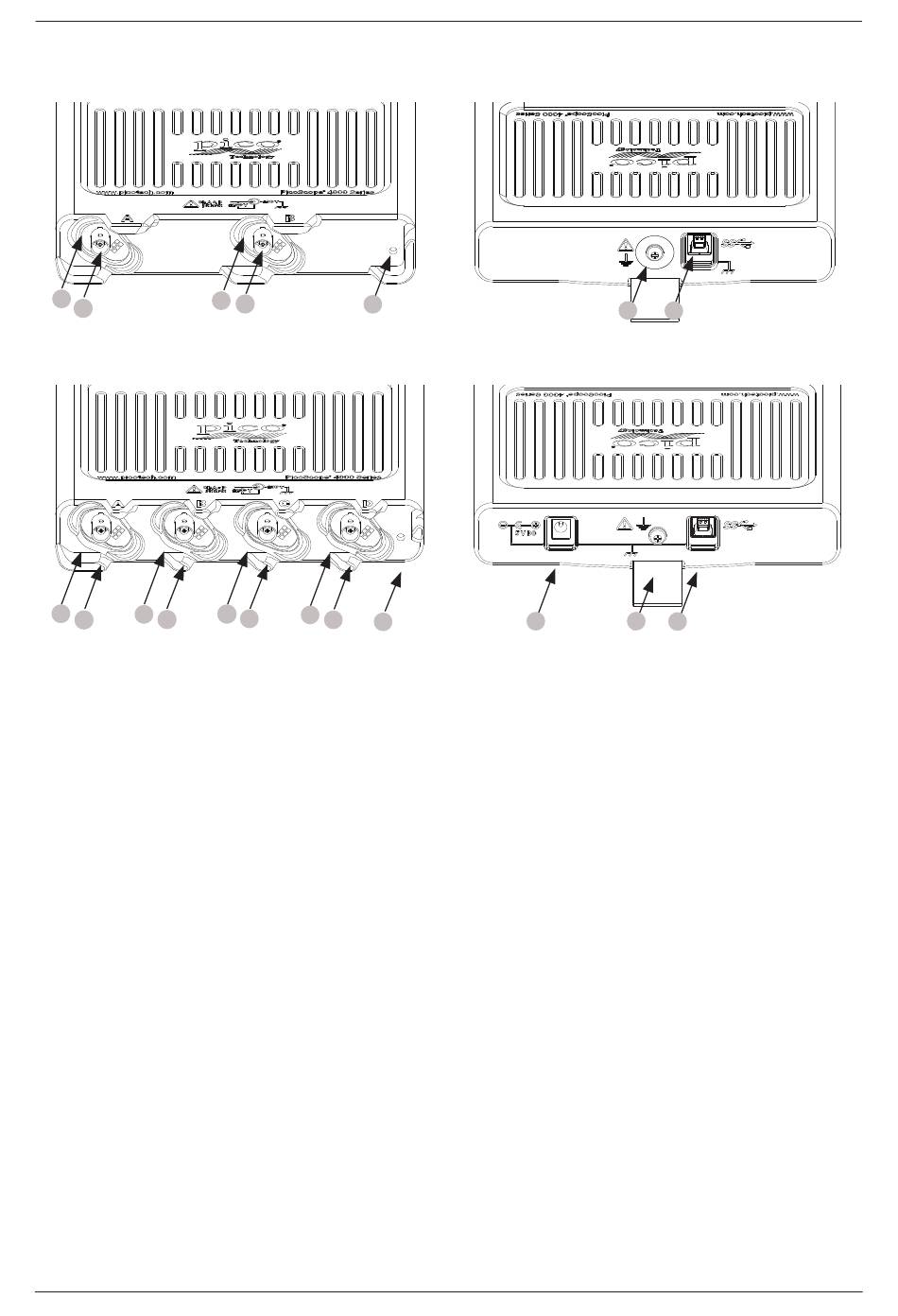

Dianteira e traseira do 4225A
2
B
5
Dianteira e traseira do 4425A
3
4
C
D
5
F
G
E
F
G
255
