ANSCHLÜSSE UND ANZEIGEN
1
A
1
2
A
B
LEDs
• 1–4: LED leuchtet, wenn der jeweilige Kanal aktiv ist.
• 5: Die Status-LED ist rot, wenn das Oszilloskop das erste Mal an einen aktiven USB-Anschluss
angeschlossen wird. Sie blinkt grün beim Abtasten von Daten und erlischt, wenn das
Oszilloskop das Abtasten der Daten beendet hat.
Anschlüsse
• A: Eingangskanal A
• B: Eingangskanal B
• C: Eingangskanal C
• D: Eingangskanal D
• E: Optionaler Gleichstromanschluss für von Pico zugelassene Netzteile
• F: Erdungsklemme. Ein Computernetzteil kann das Oszilloskop stören, was zu Rauschen in der
Kurve oder zur Anzeige einer Bereichsüberschreitung der BNC-Leiterspannung führen kann.
Der Anschluss der Erdungsklemme an der Rückwand an Masse oder die Fahrzeugmasse des
zu prüfenden Fahrzeugs kann dies beheben.
• G: SuperSpeed USB-Anschluss. Der USB 3.0-Anschluss ermöglicht schnelle Datenübertragung
und ist mit USB 2.0 kompatibel.
DO336-4

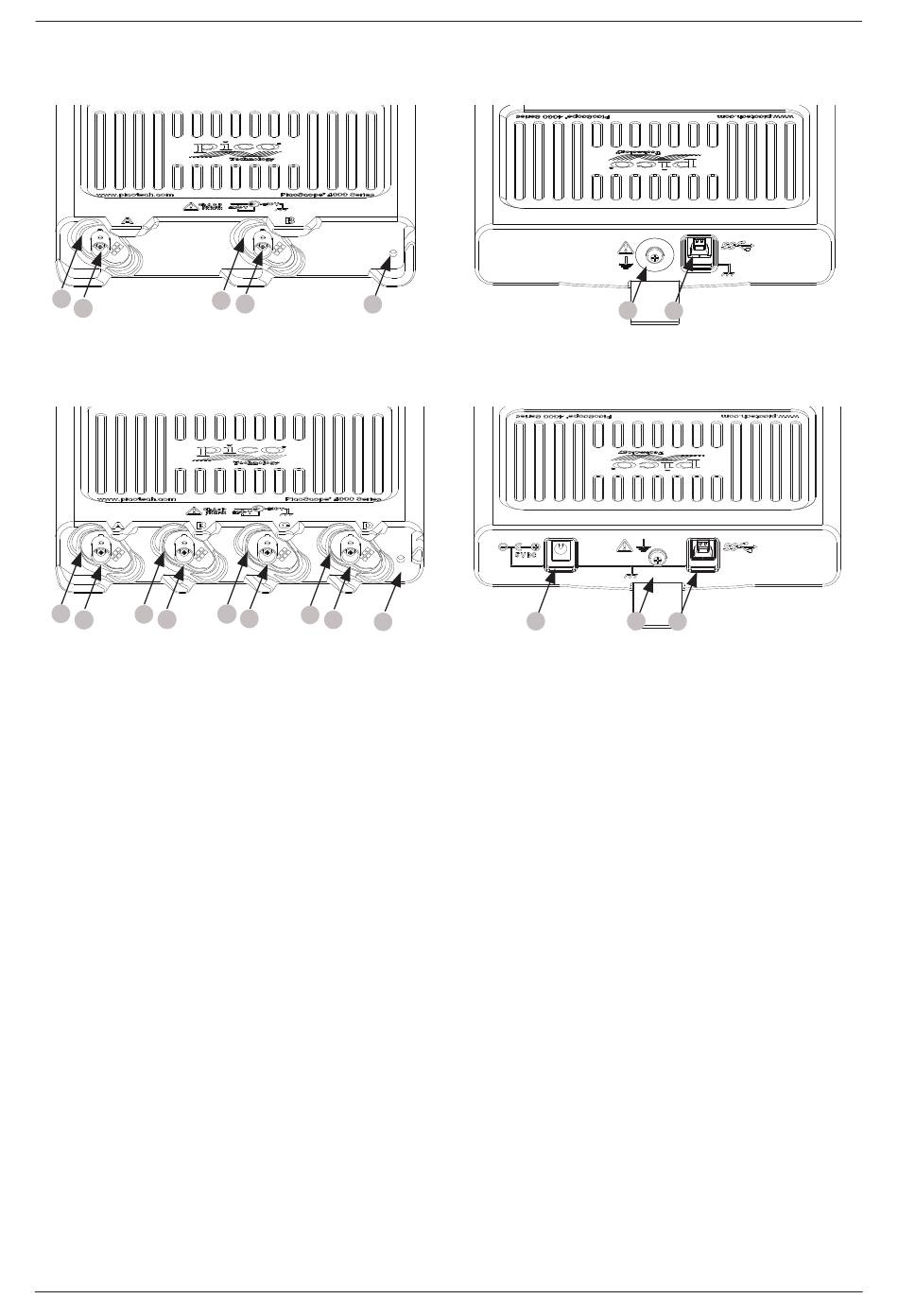

Vorder- und Rückseite des 4225A
2
B
5
Vorder- und Rückseite des 4425A
3
4
C
D
5
PicoScope 4225A und 4425A Kfz-Oszilloskope und Zubehör
E
F
G
F
G
71
