Oscilloscopes automobiles PicoScope 4225A et 4425A et accessoires

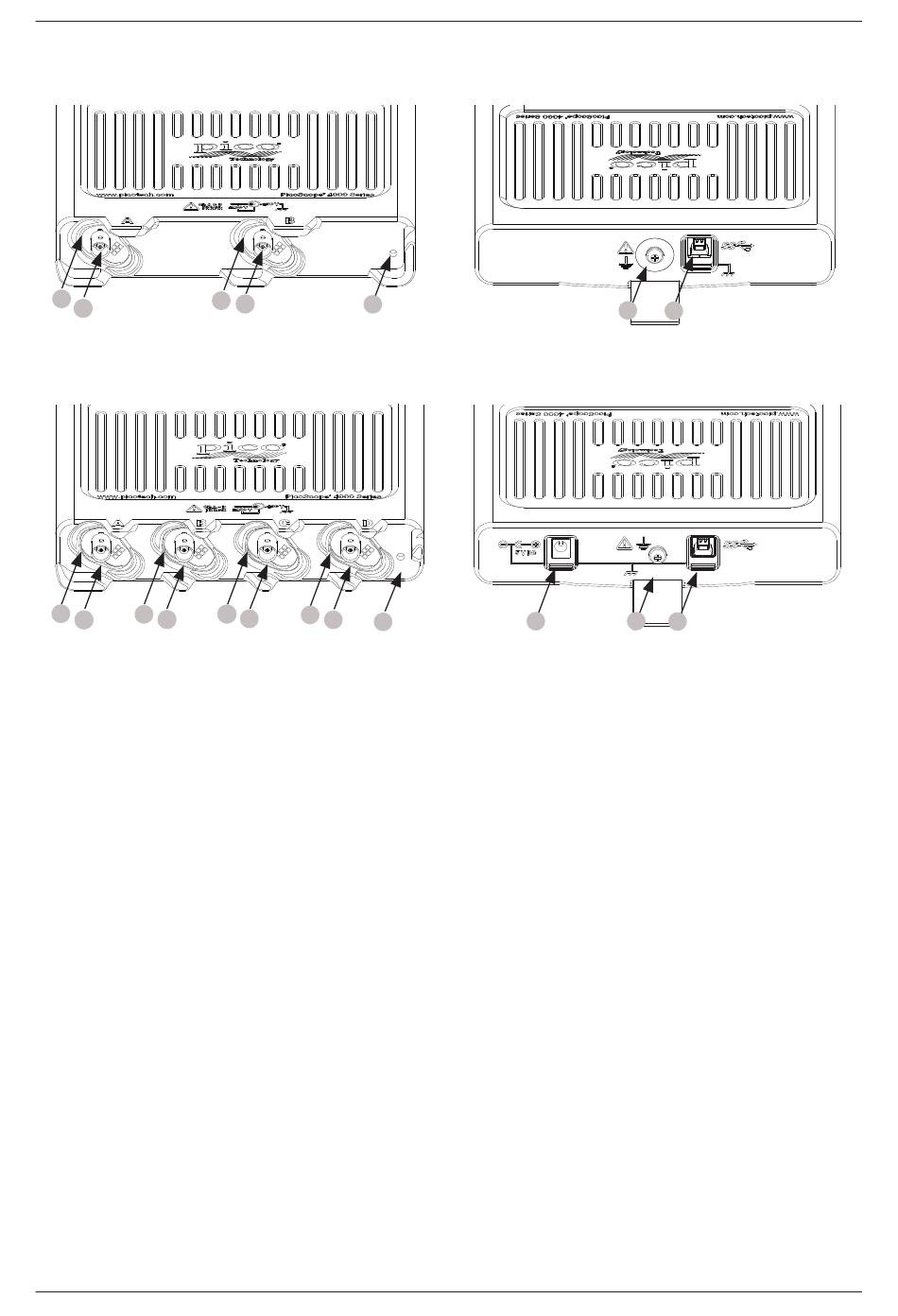

CONNECTEURS ET INDICATEURS
1
A
1
2
A
B
Voyants DEL
• 1-4 : Les voyants DEL s'allument lorsque ce canal est actif
• 5 : Le voyant DEL d'état s'allume en rouge lorsque l'oscilloscope est d'abord connecté à un
port USB actif. Il clignote en vert pendant l'échantillonnage des données, et il s'éteint lorsque
l'oscilloscope a terminé l'échantillonnage des données.
Connexions
• A : Canal d'entrée A
• B : Canal d'entrée B
• C : Canal d'entrée C
• D : Canal d'entrée D
• E : Connecteur d'alimentation CC en option approuvé par Pico pour l'alimentation électrique.
• F : Borne de terre. Une alimentation électrique d'ordinateur peut interférer avec l'oscilloscope,
causant du bruit sur le tracé ou une indication de dépassement des limites de tension de
l'enveloppe BNC. Connecter la borne de terre du panneau arrière à la terre ou la terre du
châssis du véhicule soumis à un test peut résoudre ce problème.
• G : Port USB SuperSpeed Le port USB 3.0 permet le transfert rapide des données et il est
compatible avec l'USB 2.0.
124
Avant et arrière du 4225A
2
B
5
Avant et arrière du 4425A
3
4
C
D
5
F
G
E
F
G
Guide de sécurité
DO336-4
