PicoScope 4225A 和 4425A 汽車示波器及其配件
接頭與指示燈
1
A
1
2
A
B
LED 燈
•
1-4 ： 當該通道處於使用中狀態時 ， LED 燈會亮起
•
5 ： 當示波器首次接上使用中的 USB 埠時 ， 表示狀態的 LED 燈呈紅色 。 採集資料時 ， 此 LED
燈會閃綠色 ， 示波器採集資料完成後則熄滅 。
連接埠
•
A ： 輸入通道 A
•
B ： 輸入通道 B
•
C ： 輸入通道 C
•
D ： 輸入通道 D
•
E ： 選用的直流電源接頭 ， 用於 Pico 許可的電源
•
F ： 接地端子 。 電腦的電源可能會干擾示波器 ， 導致測量時的雜訊或 BNC 外殼電壓出現超出
範圍的指示值 。 請將後方面板接地端子連接至接地或待測車輛的底盤接地 ， 即可解決該問題 。
•
G ： SuperSpeed USB 埠 。 USB 3.0 埠可快速傳輸資料 ， 並與 USB 2.0 相容 。
386

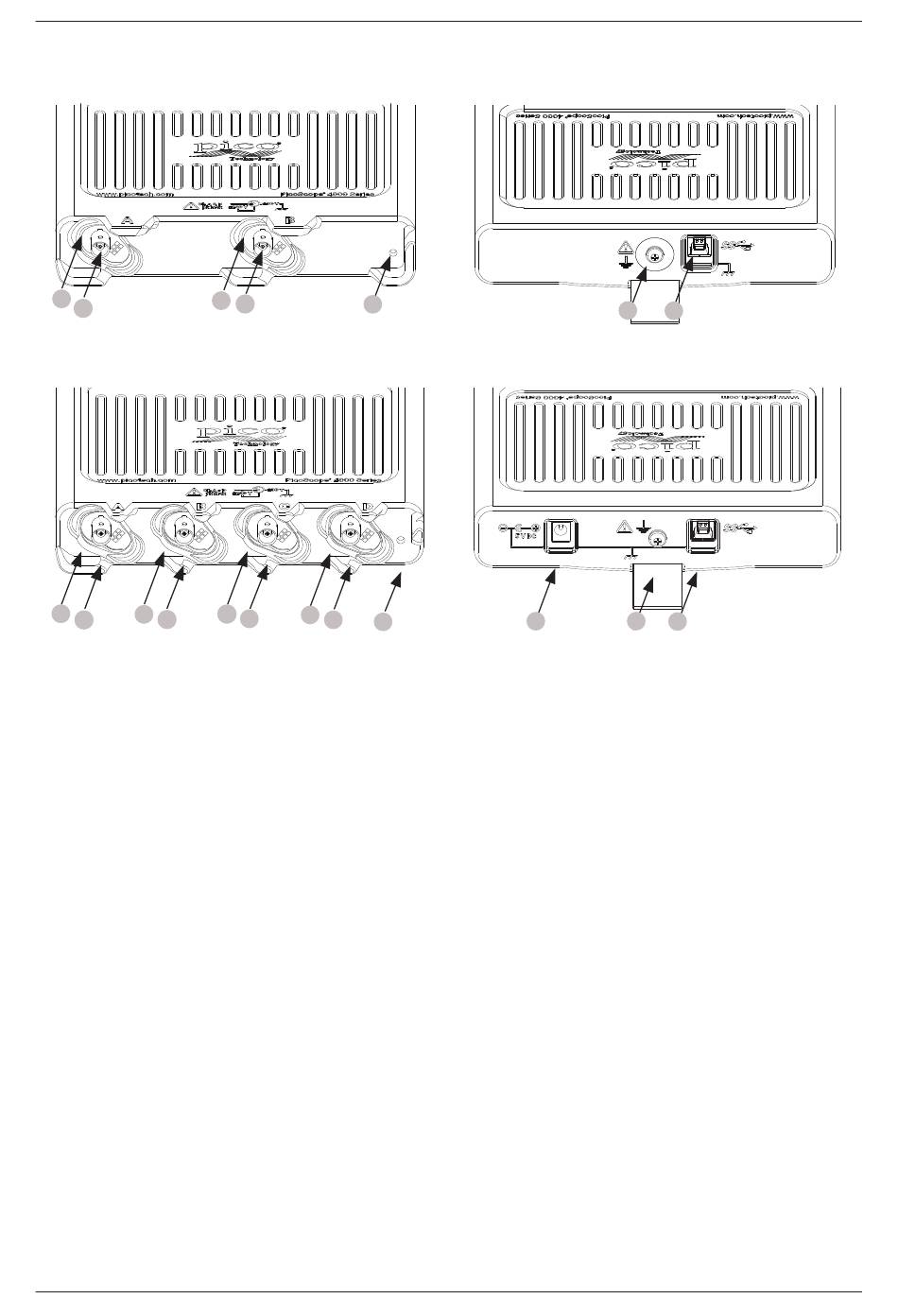

4225A 前後視圖
2
B
5
4425A 前後視圖
3
4
C
D
5
F
G
E
F
G
安全指南
