Guide de sécurité
CONNECTEURS ET INDICATEURS
1
A
1
2
A
B
LED
• 1-4 : les LED s'allument lorsque ce canal est actif
• 5 : la LED d'état est rouge lorsque l'oscilloscope est initialement connecté à un port USB actif.
Elle clignote en vert lors de l'échantillonnage de données et est éteinte quand l'oscilloscope a
terminé d'échantillonner des données.
Connexions
• A : canal d'entrée A
• B : canal d'entrée B
• C : canal d'entrée C
• D : canal d'entrée D
• E : connecteur d'alimentation CC en option pour l'alimentation approuvée par Pico
• F : borne de terre. Une alimentation de l'ordinateur risque d'interférer avec l'oscilloscope
et causer du bruit sur le tracé ou une indication de dépassement de plage de tension de la
couche BNC. Il est possible de résoudre ce problème en connectant la borne de terre du
panneau arrière à la terre ou à la terre du châssis du véhicule testé.
• G : port USB SuperSpeed. Le port USB 3.0 permet un transfert de données plus rapide et est
compatible avec les ports USB 2.0.
DO336-4
Oscilloscopes automobiles PicoScope 4225A et 4425A et accessoires

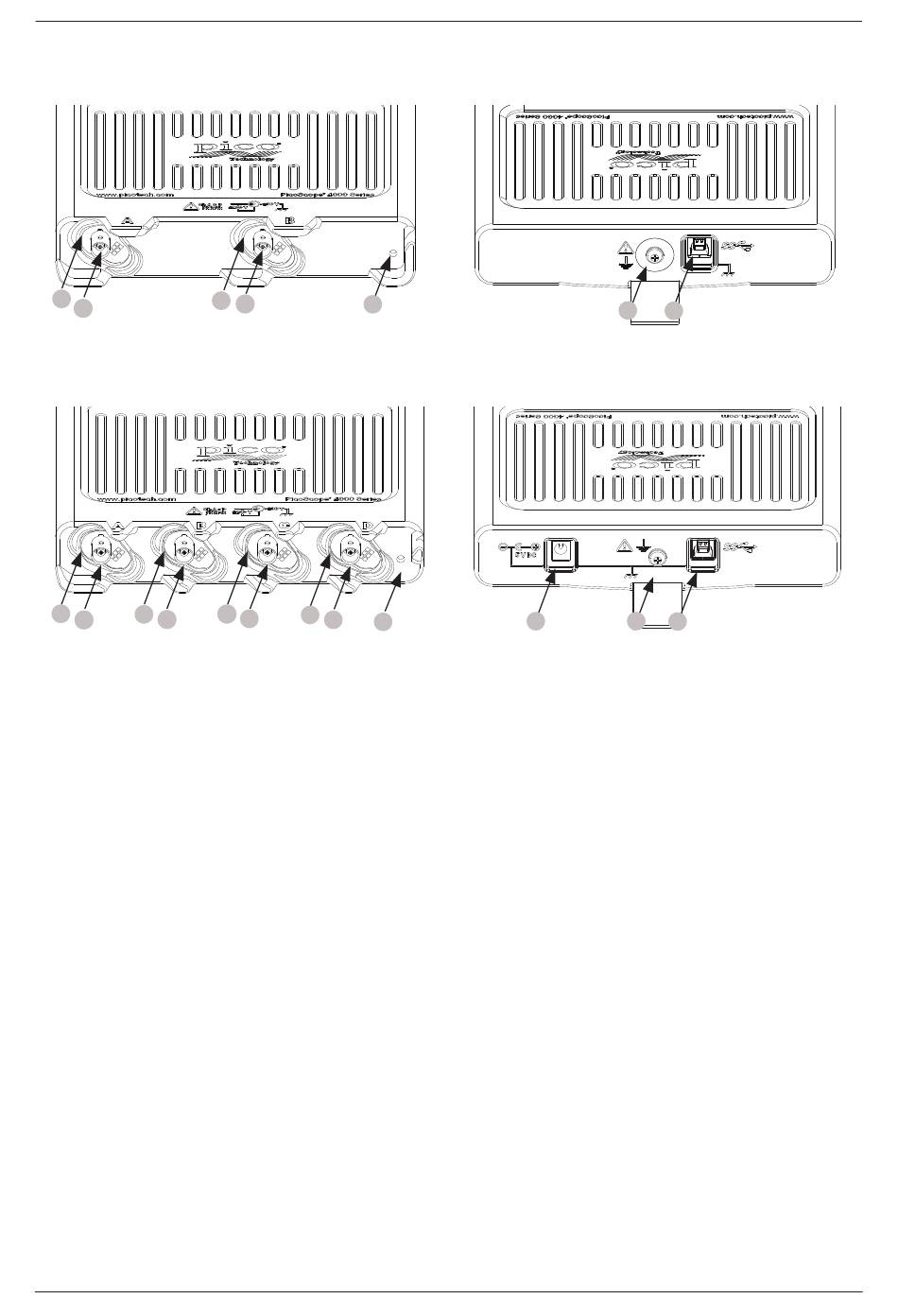

Avant et arrière de 4225A
2
B
5
Avant et arrière de 4425A
3
4
C
D
5
F
G
E
F
G
137
