Säkerhetsguide
KONTAKTER OCH INDIKATORER
1
A
1
2
A
B
LED-indikatorer
• 1–4: LED-indikatorerna tänds när motsvarande kanal är aktiv
• 5: Statusindikatorns LED är röd när oscilloskopet först ansluts till en aktiv USB-port. Den
blinkar grön när data samlas in och släcks när oscilloskopet är färdig med datainsamlingen.
Anslutningar
• A: Indatakanal A
• B: Indatakanal B
• C: Indatakanal C
• D: Indatakanal D
• E: Likströmskontaktdon för Pico-godkänd strömförsörjning (tillval)
• F: Jordterminal. En dators strömförsörjning kan störa oscilloskopet, vilket orsakar oljud
på spåraren eller en indikation på BNC-spänningen överskrids. Att ansluta bakpanelens
jordterminal till jord eller fordonets chassijord under testet kan lösa det här problemet.
• G: SuperSpeed USB-port. USB 3.0-porten är kompatibel med USB 2.0 och ger snabb
dataöverföring.
DO336-4

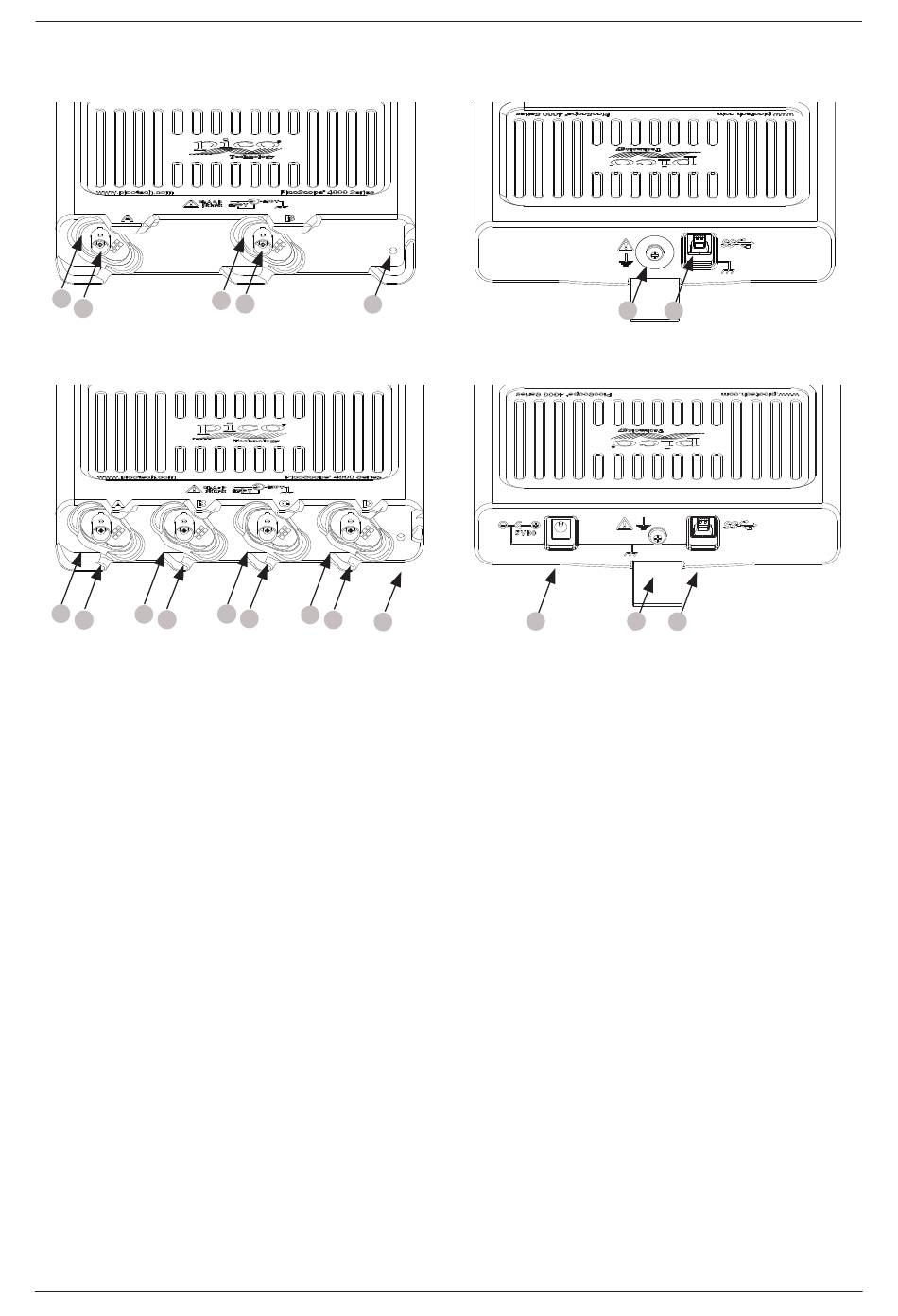

Fram och baksidan av 4225A
2
B
5
Fram och baksidan av 4425A
3
4
C
D
5
PicoScope 4225A och 4425A fordonsoscilloskop och tillbehör
E
F
G
F
G
347
