KOBLINGER OG INDIKATORER
1
A
1
2
A
B
Lysdioder
• 1–4: Lysdiodene lyser når den aktuelle kanalen er aktiv.
• 5: Statuslysdioder er røde når skopet først kobles til en aktiv USB-port. Det blinker grønt når det
sampler data, og er av når skopet er ferdig med å sample data.
Koblinger
• A: Inngangskanal A
• B: Inngangskanal B
• C: Inngangskanal C
• D: Inngangskanal D
• E: Valgfri DC-strømkobling for Pico-godkjent strømforsyning
• F: Jordingsterminal. En strømforsyning til en datamaskin kan forstyrre skopet og forårsake
støy på sporingen eller en indikasjon på et oversignal for BNC-skallspenning. Tilkobling av
bakpanelets jordingsterminal til jording eller chassisjordingen av kjøretøyet under testen kan
løse dette.
• G: SuperSpeed USB-port. USB 3.0-porten muliggjør hurtig dataoverføring og er kompatibel med
USB 2.0.
DO336-4

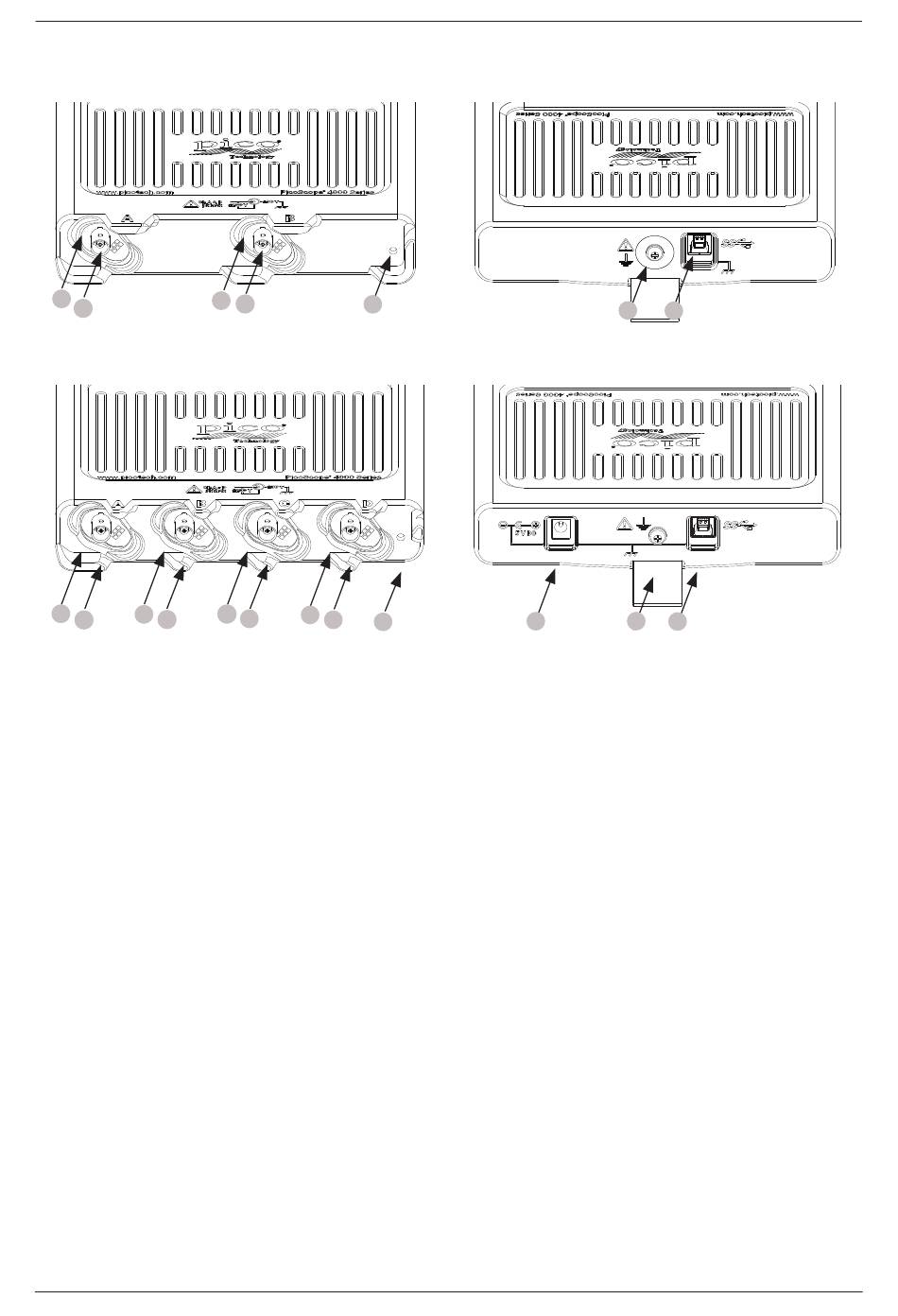

Foran og bak på 4225A
2
B
5
Foran og bak på 4425A
3
4
C
D
5
PicoScope 4225A- og 4425A-biloscilloskop og tilbehør
F
E
G
F
G
