Automobilové osciloskopy a příslušenství PicoScope 4225A a 4425A
KONEKTORY A KONTROLKY
1
A
1
2
A
B
LED kontrolky
• 1-4: LED kontrolky svítí, když je daný kanál aktivní.
• 5: Stavová LED kontrolka svítí červeně při prvním připojení osciloskopu k aktivnímu portu USB.
Při vzorkování dat kontrolka bliká zeleně a po ukončení vzorkování dat kontrolka zhasne.
Přípojky
• A: Vstupní kanál A
• B: Vstupní kanál B
• C: Vstupní kanál C
• D: Vstupní kanál D
• E: volitelný konektor stejnosměrného napájení pro zdroj napájení schválený společností Pico.
• F: Zemnící svorka. Napájení počítače by mohlo rušit osciloskop a způsobovat rušení na trase
nebo na indikátoru přepětí na BNC. Tento problém můžete vyřešit připojením zemnicí svorky
na zadním panelu k zemi nebo k zemnění podvozku testovaného vozidla.
• G: SuperSpeed USB port. Port USB 3.0 umožňuje rychlý přenos dat a je kompatibilní s USB 2.0.
44

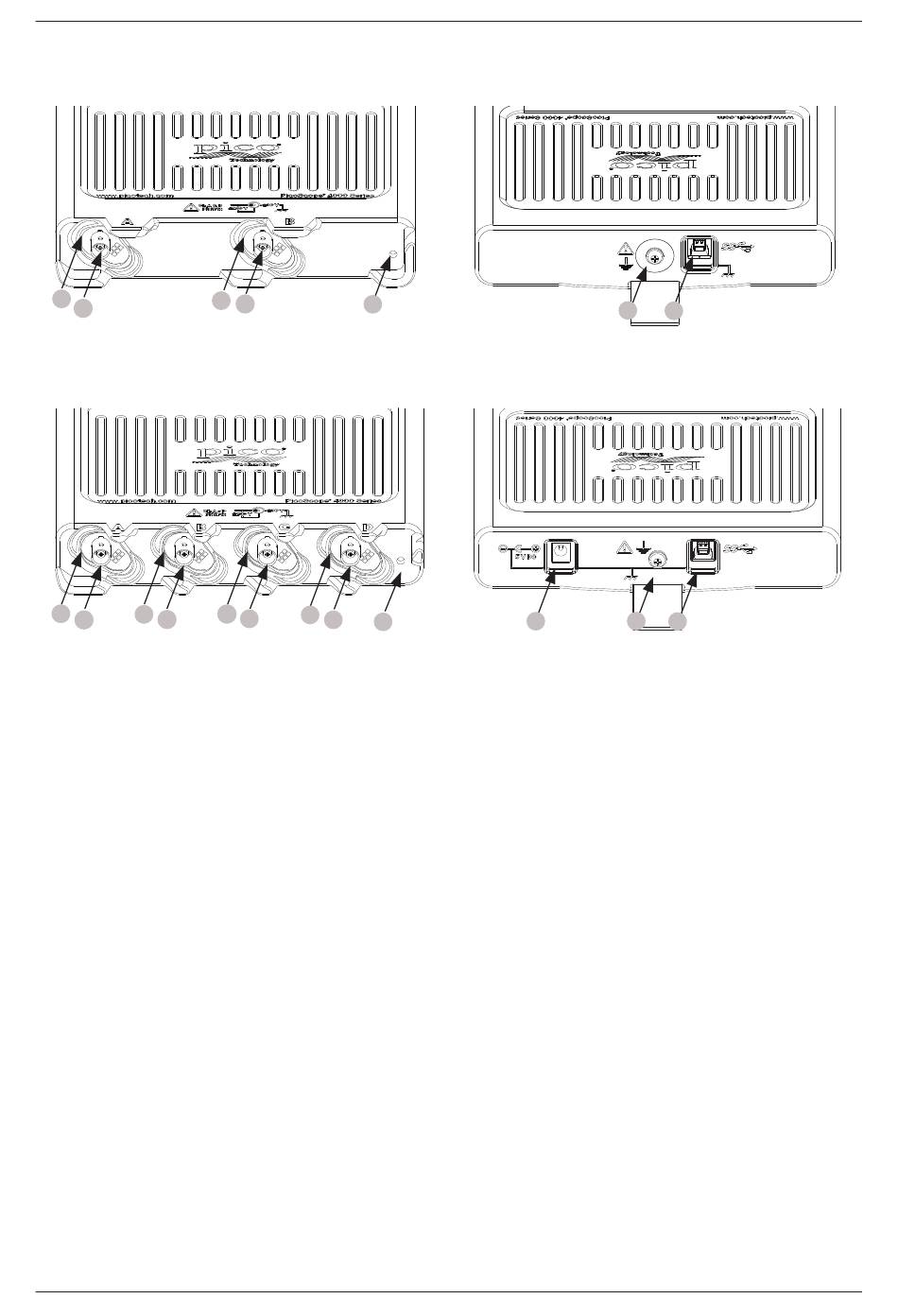

Přední a zadní strana 4225A
2
B
5
Přední a zadní strana 4425A
3
4
C
D
5
Bezpečnostní průvodce
F
G
E
F
G
DO336-4
