Avtomobilski osciloskopi PicoScope 4225A in 4425A in dodatki

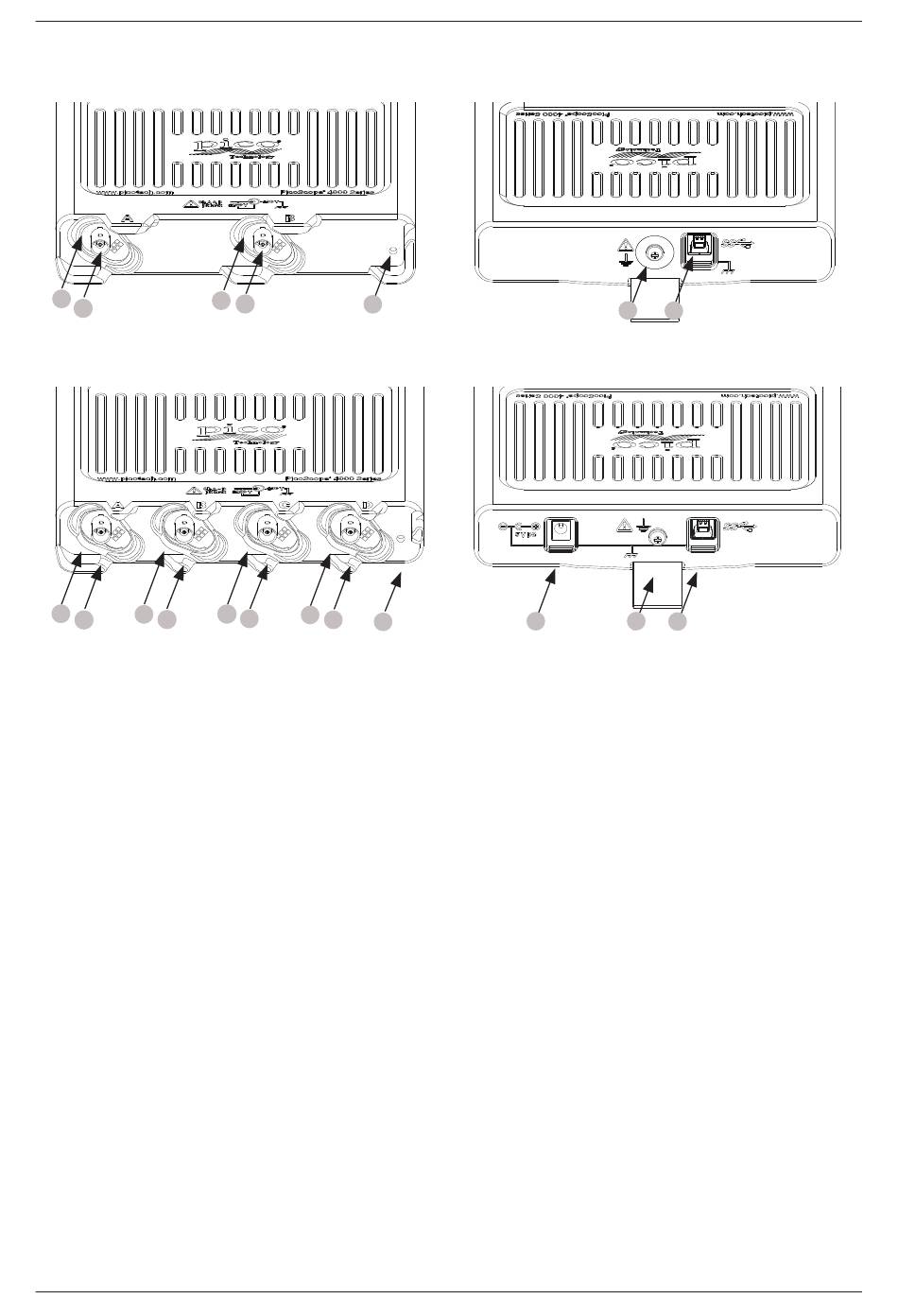

KONEKTORJI IN INDIKATORSKE LUČKE
1
A
1
2
A
B
LED-diode
• 1–4: LED-diode svetijo, ko je kanal aktiven
• 5: LED-dioda za prikaz statusa sveti rdeče, ko je osciloskop prvič priključen na aktivna
USB-vrata. Dioda utripa zeleno, ko se izvaja vzorčenje podatkov in ko je vzorčenje podatkov
končano.
Priključki
• A: Vhodni kanal A
• B: Vhodni kanal B
• C: Vhodni kanal C
• D: Vhodni kanal D
• E: Neobvezen priključek za enosmerni tok za električno napajanje, ki ga odobri Pico.
• F: Ozemljitveni priključek. Električno napajanje računalnika lahko moti osciloskop, povzroča
šum pri merjenju ali sproži prikaz, da je napetost na BNC-konektorju previsoka. Povezava
ozemljenega priključka zadnje plošče z ozemljitvijo ali ozemljitvijo šasije preskušanega vozila
lahko to odpravi.
• G: Vrata SuperSpeed USB. Vrata USB 3.0 omogočajo hiter prenos podatkov in so združljiva z
USB 2.0.
308
Spredaj in zadaj 4225A
2
B
5
Spredaj in zadaj 4425A
3
4
C
D
5
F
G
E
F
G
Varnostna navodila
DO336-4
