Oscyloskop samochodowy PicoScope 4225A i 4425A i akcesoria
PRZYŁĄCZA I WSKAŹNIKI
1
A
1
2
A
B
Diody LED
• 1-4: Diody LED świecą, gdy dany kanał jest aktywny
• 5: Dioda LED stanu jest czerwona, gdy oscyloskop zostanie po raz pierwszy podłączony
do aktywnego portu USB. Miga na zielono, gdy pobiera dane, i wyłącza się, gdy oscyloskop
zakończy próbkowanie danych.
Podłączenia
• A: Kanał wejściowy A
• B: Kanał wejściowy B
• C: Kanał wejściowy C
• D: Kanał wejściowy D
• E: Opcjonalne złącze zasilania DC dla zasilaczy zatwierdzonych przez Pico.
• F: Zacisk uziemiający. Zasilacz komputerowy może zakłócać działanie oscyloskopu,
powodując szum na śladzie lub wskazanie przekroczenia zakresu napięcia powłoki BNC.
Rozwiązaniem może być połączenie zacisku uziemiającego na tylnym panelu z uziemieniem
lub uziemieniem podwozia badanego pojazdu.
• G: Port USB SuperSpeed. Port USB 3.0 umożliwia szybki transfer danych i jest kompatybilny z
USB 2.0.
242

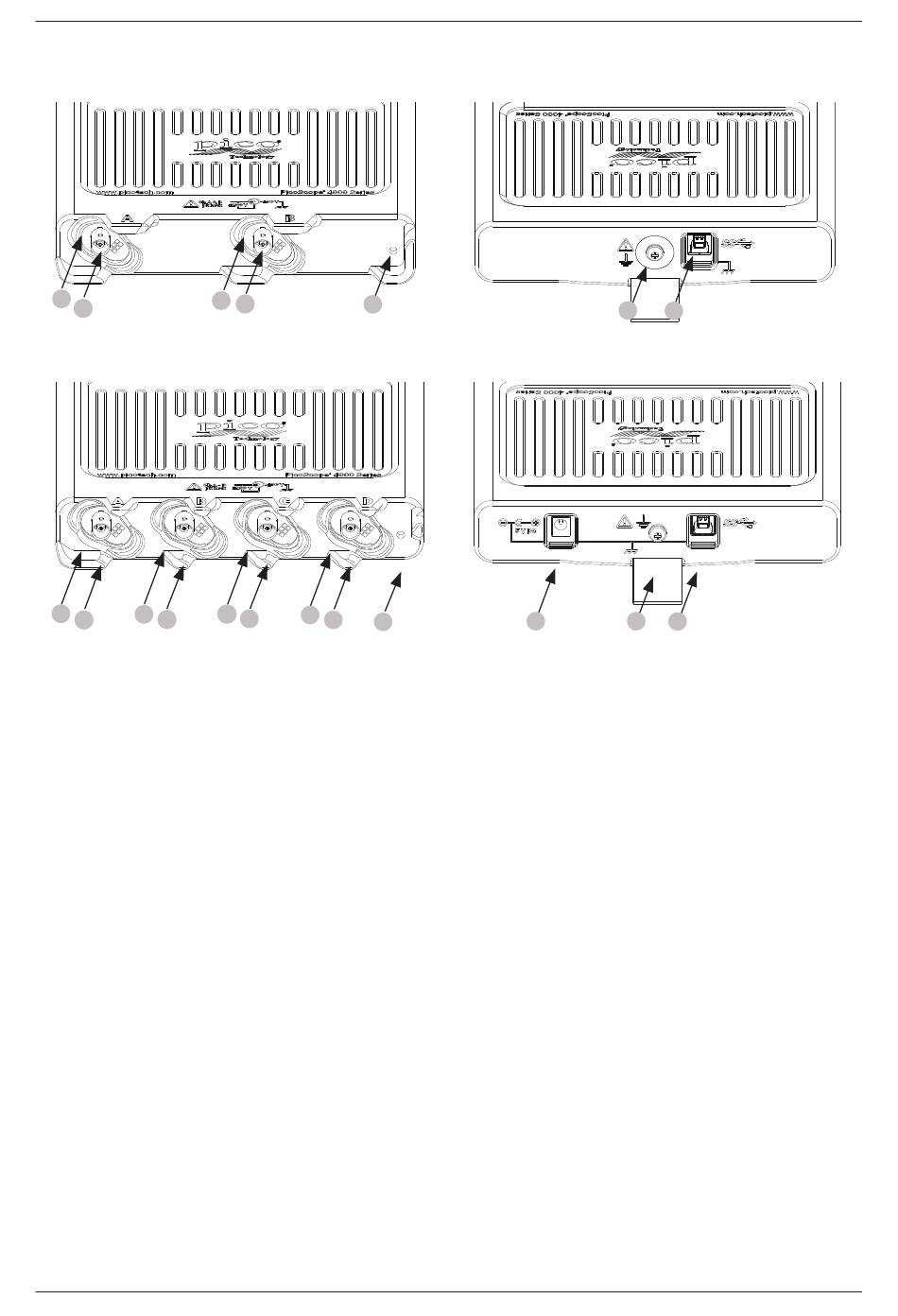

Przód i tył 4225A
2
B
5
Przód i tył 4425A
3
4
C
D
5
Wytyczne bezpieczeństwa
F
G
E
F
G
DO336-4
