Ръководство за безопасност
КОНЕКТОРИ И ИНДИКАТОРИ
1
A
1
2
A
B
Светодиоди
• 1 – 4: Светодиодите светят, когато даден канал е активен
• 5: Светодиодът за състоянието свети в червено, когато осцилоскопът за първи път
се свързва с активен USB порт. Той мига в зелено, когато се снемат данни, и изгасва,
когато снемането на данните приключи.
Свързване
• A: Входен канал A
• B: Входен канал B
• C: Входен канал C
• D: Входен канал D
• E: Допълнителен (опция) DC конектор за одобрено захранващо устройство за Pico.
• F: Заземителен извод. Захранването на компютъра може да влияе на осцилоскопа като
причинява възникване на смущения по трасето или поява на индикация за напрежение
извън диапазона върху корпуса на куплунга тип BNC. Този проблем може да се
разреши чрез свързване на заземителния извод върху задния панел към земята или
към заземителната клема на шасито на автомобила, който се тества.
• G: Порт SuperSpeed USB. Високоскоростният порт SuperSpeed USB 3.0 позволява бърз
пренос на данни и е съвместим с USB 2.0.
DO336-4
Автомобилни осцилоскопи PicoScope 4225A и 4425A и принадлежности към тях

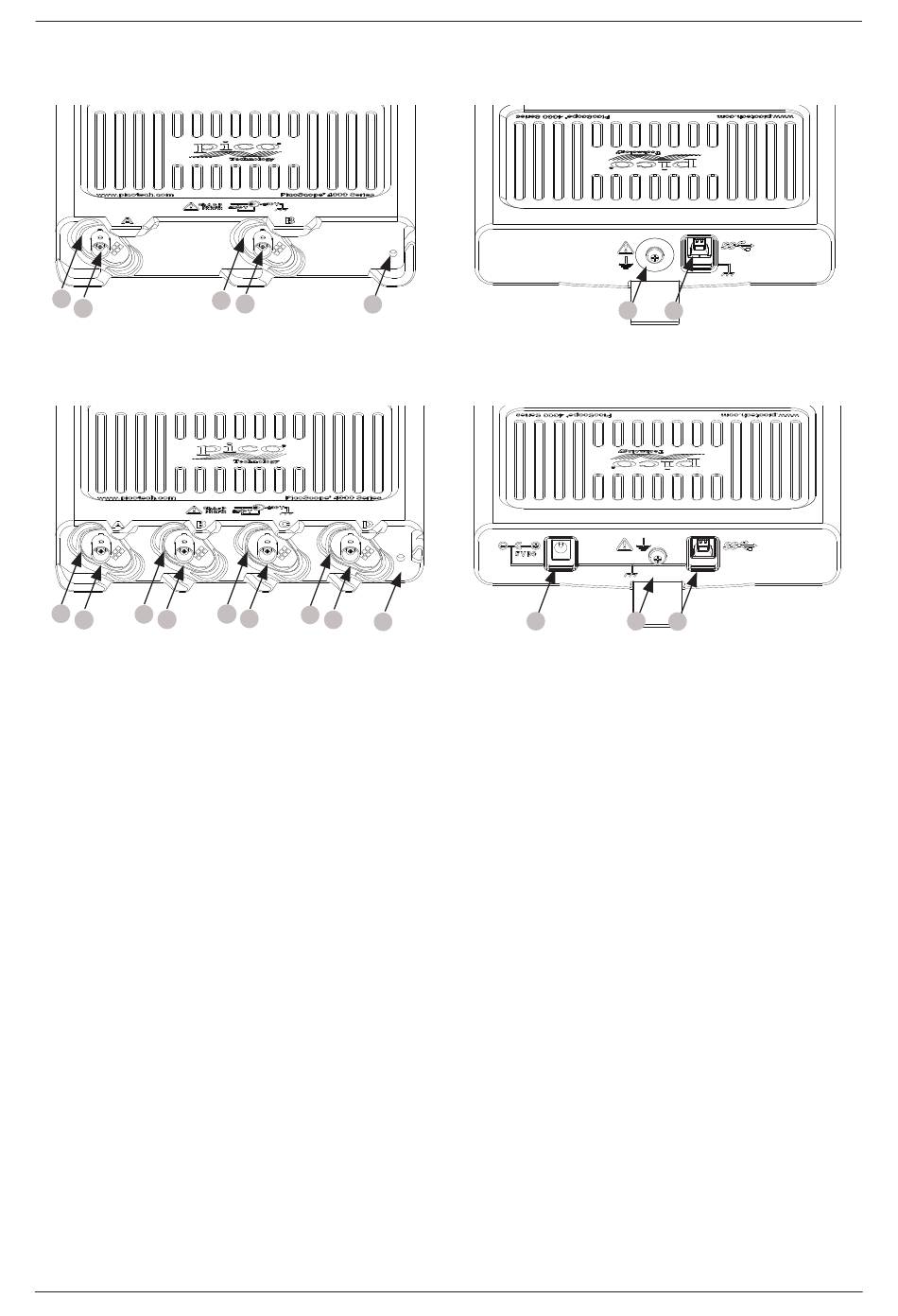

Изглед отпред и отзад на 4225A
2
B
5
Изглед отпред и отзад на 4425A
3
4
C
D
5
F
G
E
F
G
31
