Guida alla sicurezza
CONNETTORI E INDICATORI
1
A
1
2
A
B
LED
• 1-4: I LED si illuminano quando quel canale è attivo
• 5: Il LED di stato è rosso quando l'oscilloscopio viene prima collegato a una porta USB attiva.
Lampeggia in verde durante il campionamento dei dati e si spegne quando l'oscilloscopio ha
esaurito i dati di campionamento.
Connessioni
• A: Canale di ingresso A
• B: Canale di ingresso B
• C: Canale di ingresso C
• D: Canale di ingresso D
• E: Connettore di alimentazione DC opzionale per l'alimentazione approvata da Pico
• F: Terminale di messa a terra. L'alimentazione di un computer potrebbe interferire con
l'oscilloscopio, causando rumore sulla traccia o un'indicazione di sovracorrente di tensione
della shell BNC. Il collegamento del terminale di messa a terra del pannello posteriore a terra o
la messa a terra del telaio del veicolo sottoposto a test potrebbero risolvere il problema.
• G: porta USB SuperSpeed. La porta USB 3.0 consente il trasferimento rapido dei dati ed è
compatibile con USB 2.0.
DO336-4

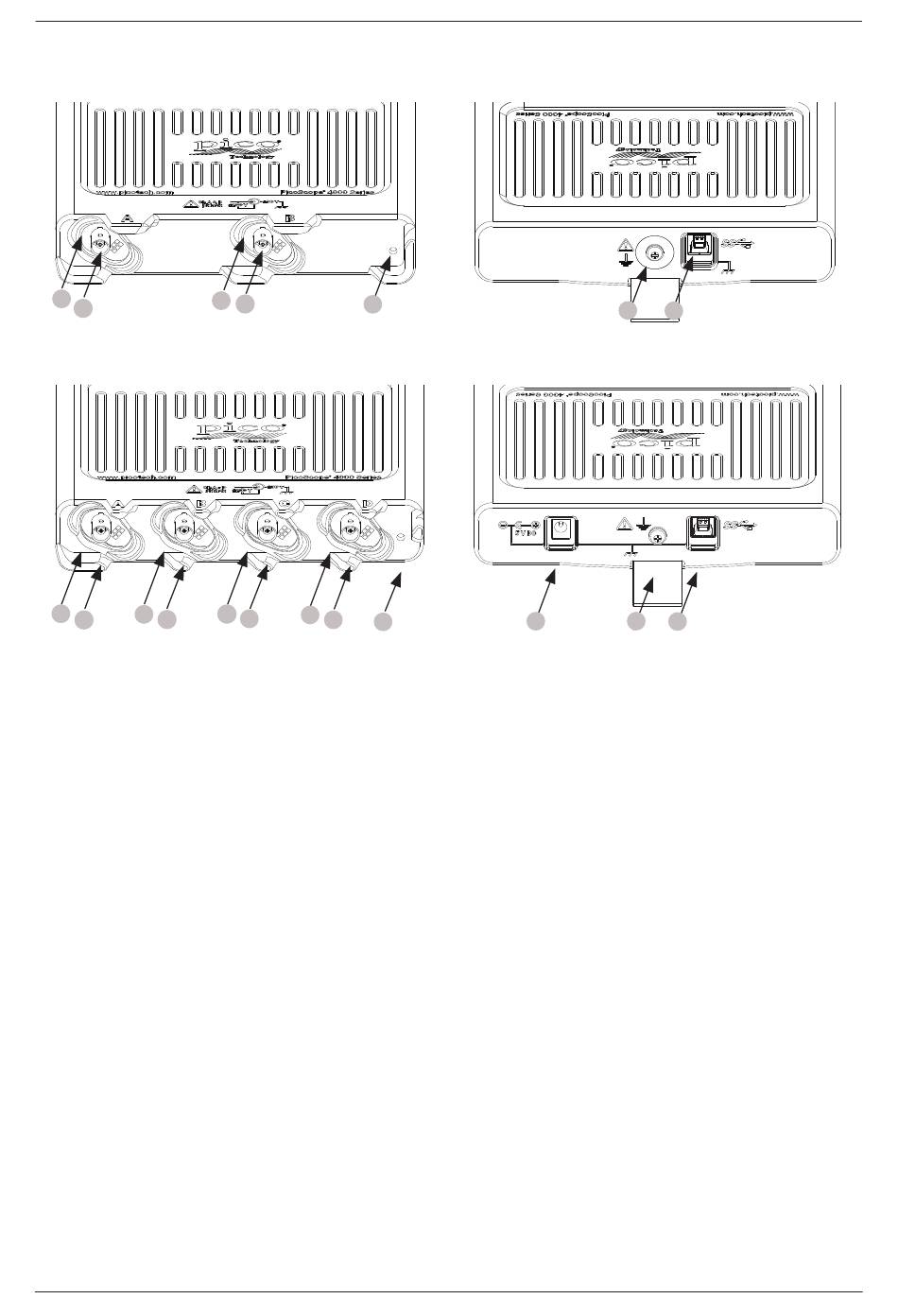

Immagine anteriore e posteriore di 4225A
2
B
5
Immagine anteriore e posteriore di 4425A
3
4
C
D
5
Oscilloscopi automotive PicoScope 4225A e 4425A e accessori
E
F
G
F
G
177
