Osciloscopios para automoción PicoScope 4225A y 4425A y accesorios
CONECTORES E INDICADORES
1
A
1
2
A
B
LED
• 1-4: los LED se iluminan cuando el canal está activo
• 5: el LED de estado se pone rojo cuando se conecta por primera vez el osciloscopio a
un puerto USB activo. Parpadea en verde cuando muestrea datos y se apaga cuando ha
terminado de muestrear los datos.
Conexiones
• A: Canal de entrada A
• B: Canal de entrada B
• C: Canal de entrada C
• D: Canal de entrada D
• E: Conector opcional de alimentación por CC para una fuente de alimentación aprobada por
Pico
• F: Terminal de tierra. La alimentación desde un ordenador podría interferir con el osciloscopio
y causar ruido en la trayectoria o una indicación de sobretensión del revestimiento BNC.
Conectar el terminal de tierra del panel trasero a tierra o a la masa del chasis del vehículo que
se está comprobando puede resolver este problema.
• G: Puerto USB SuperSpeed. El puerto USB 3.0 permite una transferencia de datos rápida y es
compatible con USB 2.0.
98

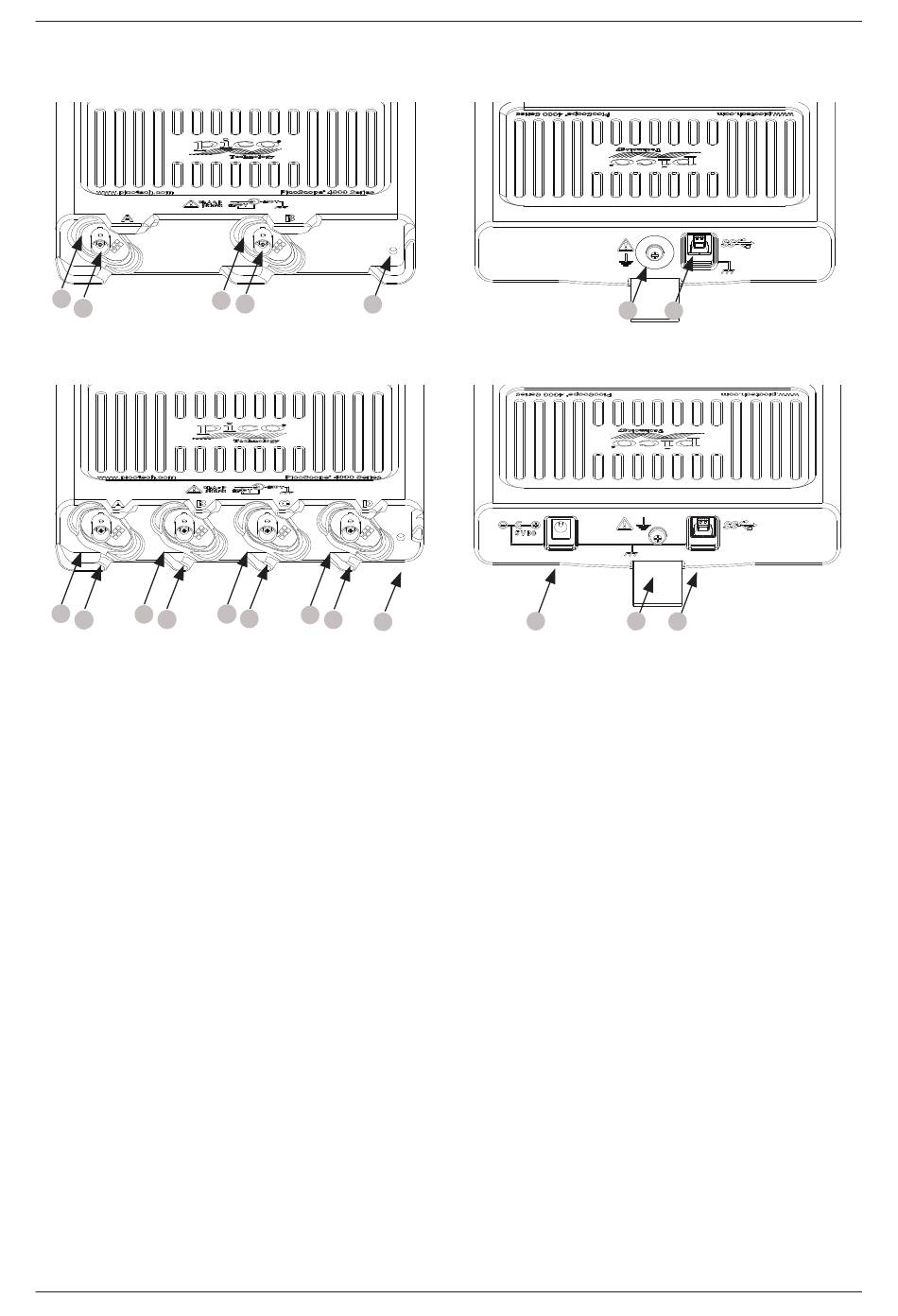

Parte delantera y trasera del 4225A
2
B
5
Parte delantera y trasera del 4425A
3
4
C
D
5
F
G
E
F
G
Guía de seguridad
DO336-4
