CONECTORES E INDICADORES
1
A
1
2
A
B
LEDs
• 1-4: Los LED se iluminan cuando ese canal está activo
• 5: El LED de estado está rojo cuando el osciloscopio se conecta por primera vez a un puerto
USB activo. Parpadea en verde cuando se toman muestras de datos y se apaga cuando el
osciloscopio ha terminado de muestrear datos.
Conexiones
• A: canal de entrada A
• B: canal de entrada B
• C: canal de entrada C
• D: canal de entrada D
• E: conector de alimentación de CC opcional para fuente de alimentación aprobada por Pico.
• E: terminal de conexión a tierra. Una fuente de alimentación de computadora podría interferir
con el osciloscopio, causando ruido en la traza o una indicación de sobrerrango de voltaje de
la carcasa BNC. Conectar la terminal de tierra del panel trasero a tierra o al chasis del vehículo
que se está comprobando puede resolver este problema.
• G: puerto USB SuperSpeed. La conexión SuperSpeed USB 3.0 permite la transferencia rápida
de datos y es compatible con USB 2.0.
DO336-4
Osciloscopios automotrices PicoScope 4225A y 4425A y accesorios

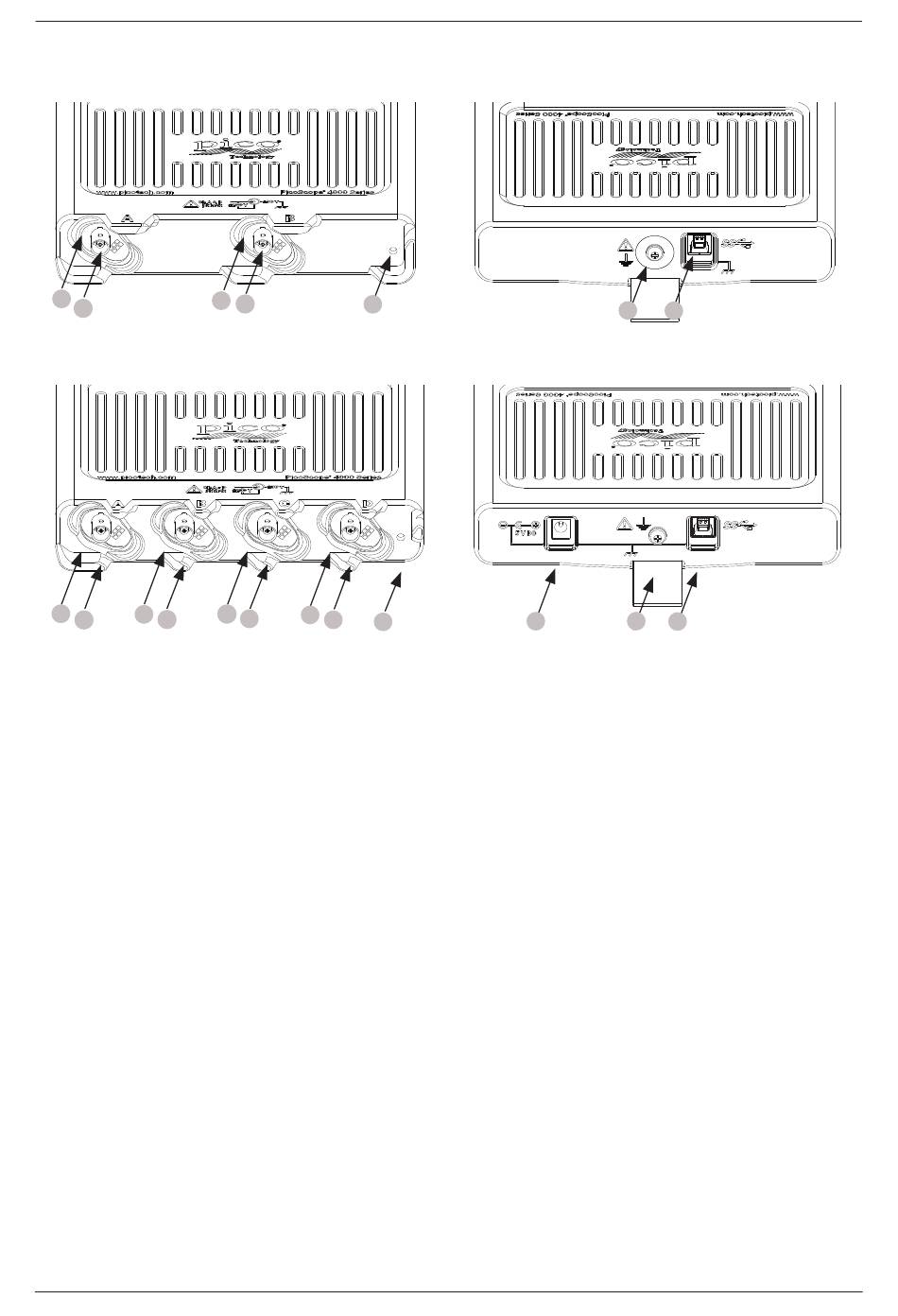

Vista delantera y posterior del 4225A
2
B
5
Vista delantera y posterior del 4425A
3
4
C
D
5
F
G
E
F
G
