安全指南
连接器和指示灯
1
A
1
2
A
B
LED 指示灯
•
1-4： 通道活动时 LED 指示灯点亮
•
5： 示波器首次连接到活动的 USB 端口时， 状态 LED 指示灯为红色。 采样数据时将闪烁为绿
色， 示波器采样数据完成后将熄灭。
连接
•
A： 输入通道 A
•
B： 输入通道 B
•
C： 输入通道 C
•
D： 输入通道 D
•
E： 可选 DC 电源连接器， 用于 Pico 批准的电源
•
F： 接地接线柱。 计算机电源可能会干扰示波器， 造成轨迹噪音或 BNC 外壳电压超范围指
示。 将后面板接地端与地线或测试车辆的底盘接地连接可以解决这一问题。
•
G： SuperSpeed USB 端口。 USB 3.0 端口允许数据快速传输并与 USB 2.0 兼容。

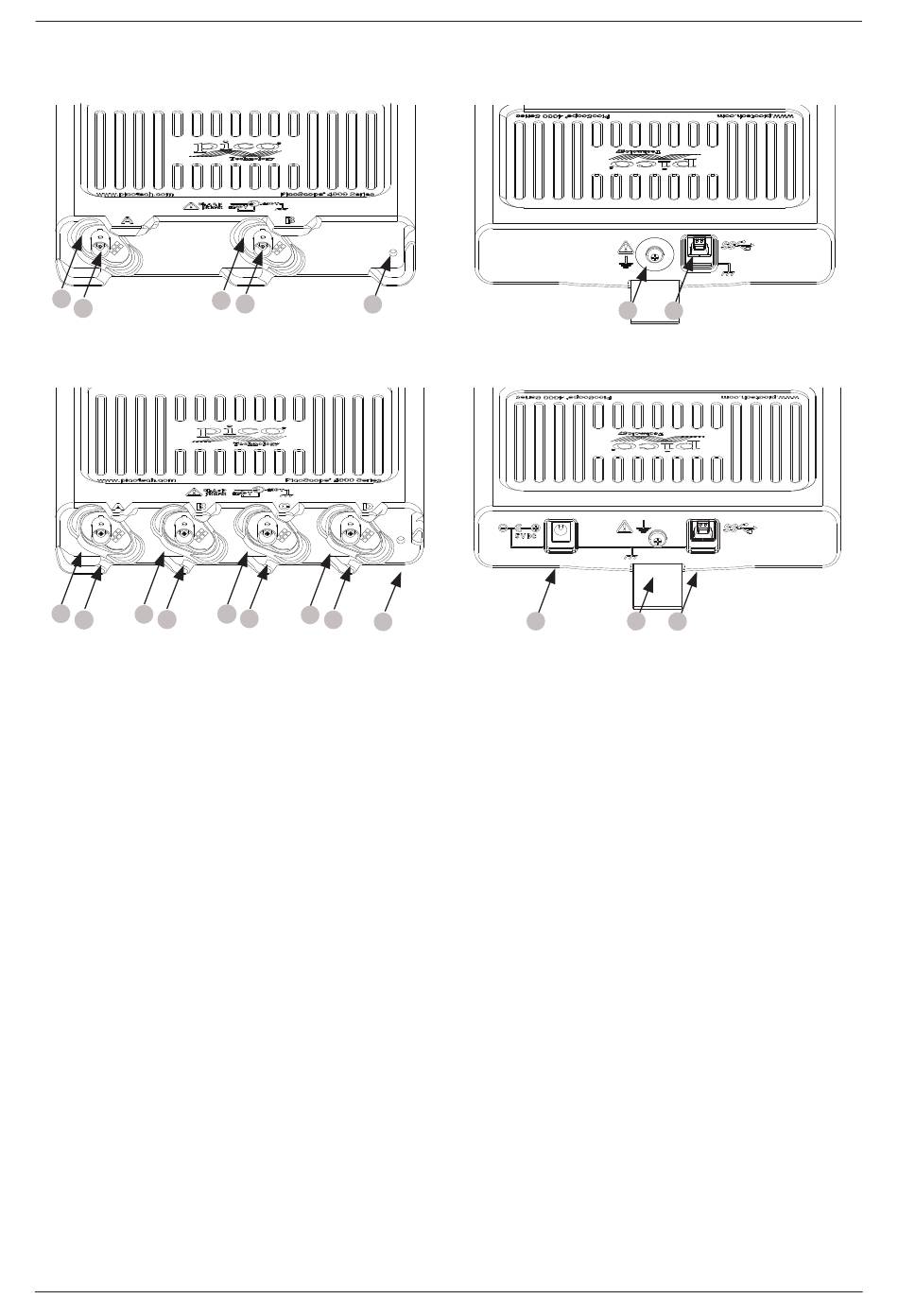

DO336-4
4225A 的前面和背面
2
B
5
4425A 的前面和背面
3
4
C
D
5
PicoScope 4225A 和 4425A 汽车示波器及其附件
F
G
E
F
G
373
