PicoScope 4225A ve 4425A otomotiv osiloskop ve aksesuarları

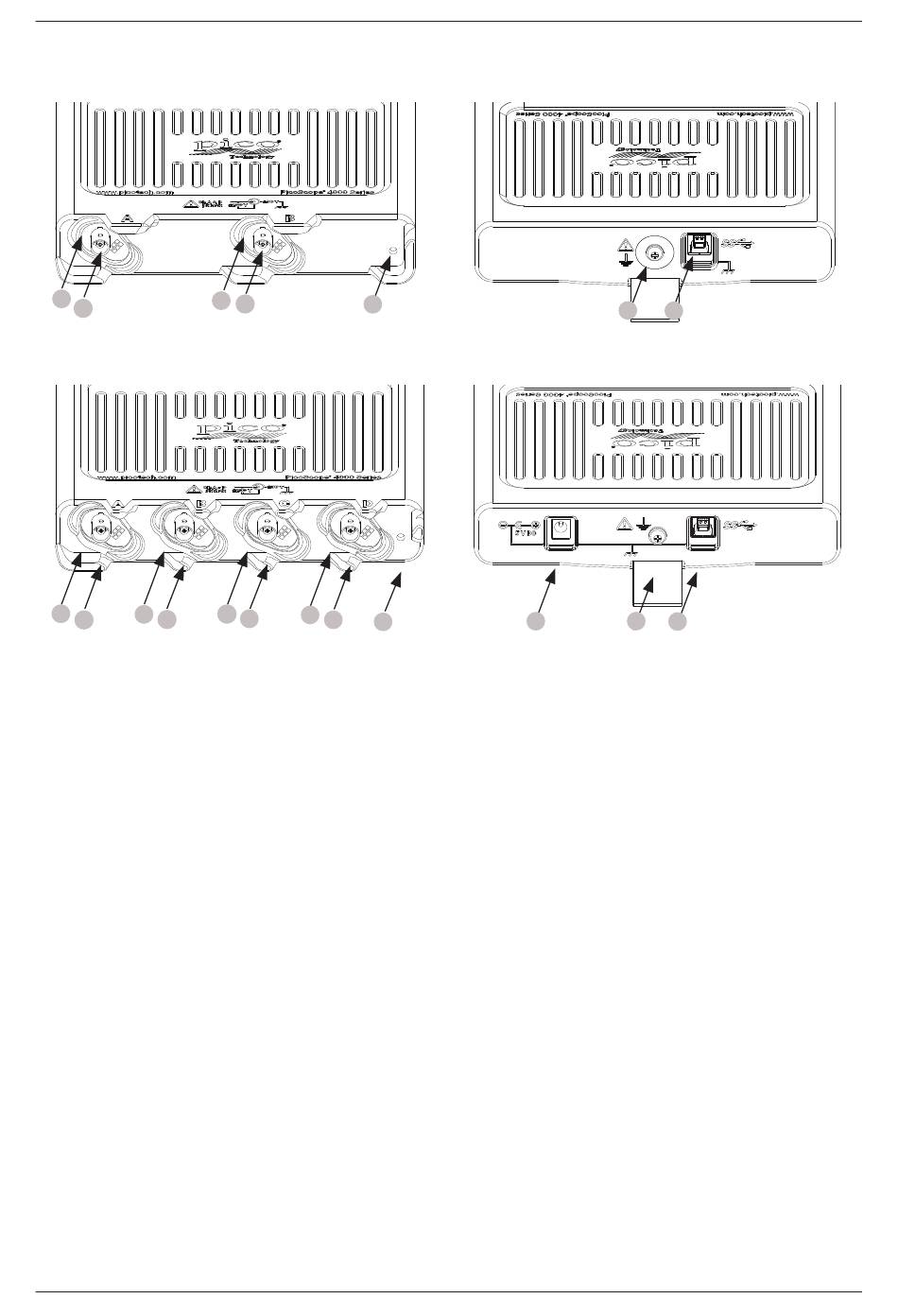

KONNEKTÖRLER VE GÖSTERGELER
1
A
1
2
A
B
LED'ler
• 1-4: Kanal aktif olduğunda LED'ler yanar
• 5: Osiloskop aktif bir USB bağlantı noktasına ilk kez bağlandığında, durum LED'i kırmızı renkte
yanar. Veri örneklemesi yapılırken yeşil renkte yanıp söner ve osiloskop veri örneklemesini
tamamlandığında da kapanır.
Bağlantılar
• A: Giriş kanalı A
• B: Giriş kanalı B
• C: Giriş kanalı C
• D: Giriş kanalı D
• E: Pico onaylı güç kaynağı için isteğe bağlı DC güç konektörü
• F: Toprak terminali. Bir bilgisayar güç kaynağı, osiloskopta elektromanyetik enterferansa yol
açarak sinyalde bozulmalara veya BNC gövdesi için voltaj aşımı gösterilmesine yol açabilir.
Arka pano topraklama terminalinin toprağa veya aracın şasi toprağına bağlanması bu sorunun
giderilmesini sağlayabilir.
• G: SuperSpeed USB bağlantı noktası. USB 3.0 bağlantı noktası hızlı veri transferine olanak tanır
ve USB 2.0 ile uyumludur.
360
4225A'nın önü ve arkası
2
B
5
4425A'nın önü ve arkası
3
4
C
D
5
F
G
E
F
G
Güvenlik Kılavuzu
DO336-4
