Sikkerhedsvejledning
STIK OG INDIKATORER
1
A
1
2
A
B
Lysdioder
• 1-4: Lysdioderne tændes, når kanalen er aktiv
• 5: Status-lysdioderne er røde, når oscilloskopet tilsluttes til en aktiv USB-port første gang. De
blinker grønt under datasampling og slukkes, når oscilloskopet har afsluttet datasamplingen.
Forbindelser
• A: Indgangskanal A
• B: Indgangskanal B
• C: Indgangskanal C
• D: Indgangskanal D
• E: Ekstra DC-strømstik for en strømforsyning, som er godkendt af Pico
• F: Jordterminal. En computers strømforsyning kan interferere med oscilloskopet, forårsage
støj på aflæsningen eller indikation af overspænding på en BNC shell. Tilslutning af
bagpanelets jordterminal til jord eller køretøjets chassis-jordforbindelse under testen kan
eventuelt løse dette problem.
• G: SuperSpeed USB-port. USB 3.0-porten tillader hurtig dataoverførsel og er kompatibel med
USB 2.0.
DO336-4

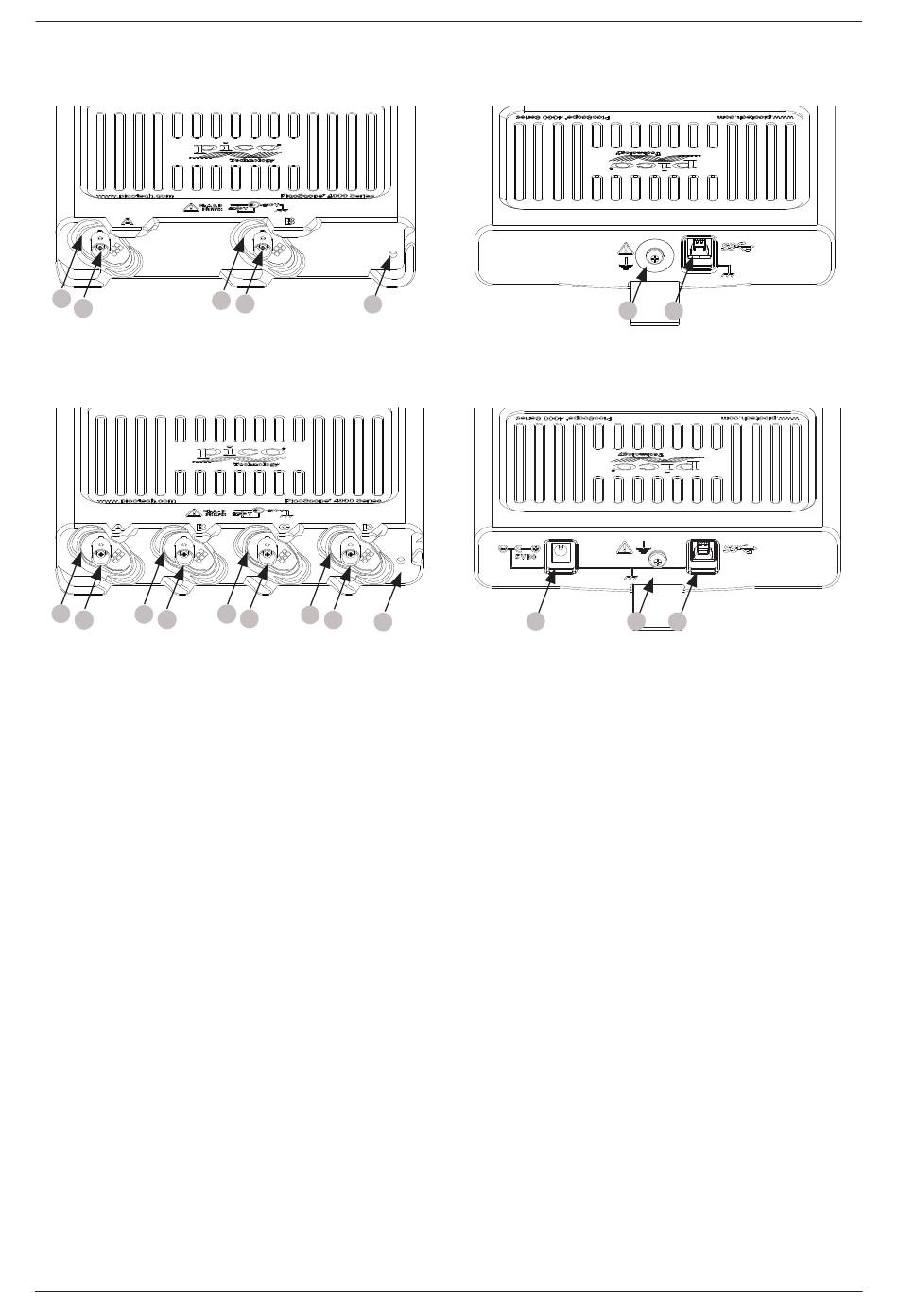

Foran og bag på 4225A
2
B
5
Foran og bag på 4425A
3
4
C
D
5
PicoScope 4225A og 4425A selvkørende oscilloskop og tilbehør
E
F
G
F
G
57
