PicoScope 4225A és 4425A autóipari oszcilloszkóp és kiegészítők

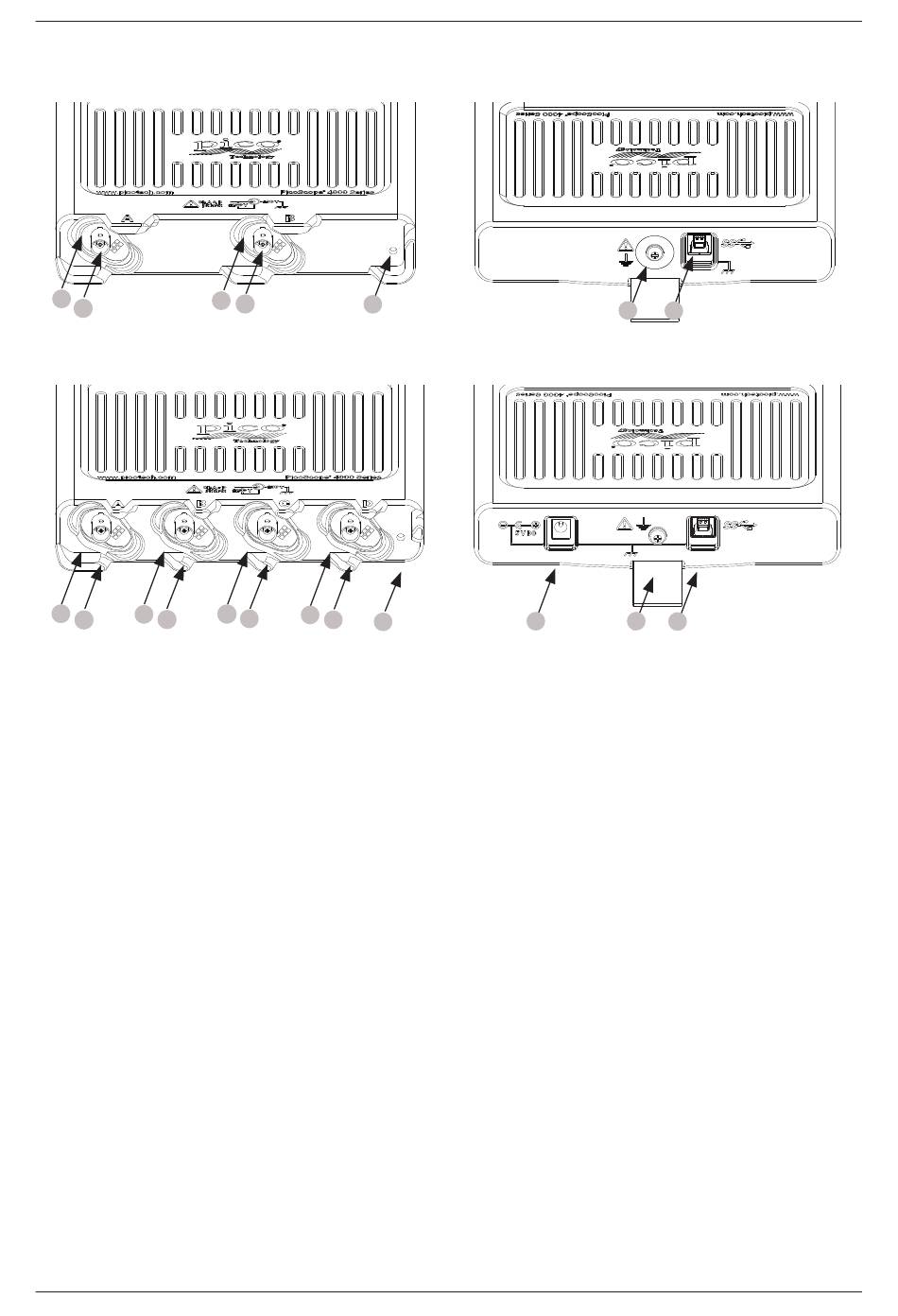

CSATLAKOZÓK ÉS JELZŐFÉNYEK
1
A
1
2
A
B
LED-ek
• 1–4: A LED-ek világítanak, ha az adott csatorna aktív.
• 5: Az állapotjelző LED piros, ha az oszcilloszkópot először csatlakoztatták aktív USB-porthoz.
Zölden villog az adat-mintavételezés alatt, és nem világít, amikor az oszcilloszkóp befejezte az
adat-mintavételezést.
Csatlakozók
• A: A bemeneti csatorna
• B: B bemeneti csatorna
• C: C bemeneti csatorna
• D: D bemeneti csatorna
• E: Opcionális DC tápcsatlakozó a Pico által jóváhagyott tápegységhez
• F: Testelő érintkező. Előfordulhat, hogy a számítógép tápegysége zavarja az oszcilloszkópot,
zajt okozva a kijelzésen, vagy túlfeszültséget jelezve a BNC testelésén. A hátlapon lévő testelő
érintkező földhöz vagy az ellenőrzés alatt lévő gépkocsi karosszéria testelési pontjához való
csatlakoztatása megoldhatja a problémát.
• G: SuperSpeed USB-port. Az USB 3.0 port gyors adatátvitelt tesz lehetővé, és kompatibilis az
USB 2.0 szabvánnyal.
190
A 4225A eleje és hátulja
2
B
5
A 4425A eleje és hátulja
3
4
C
D
5
F
G
E
F
G
Biztonsági útmutató
DO336-4
