Ghid de siguranță

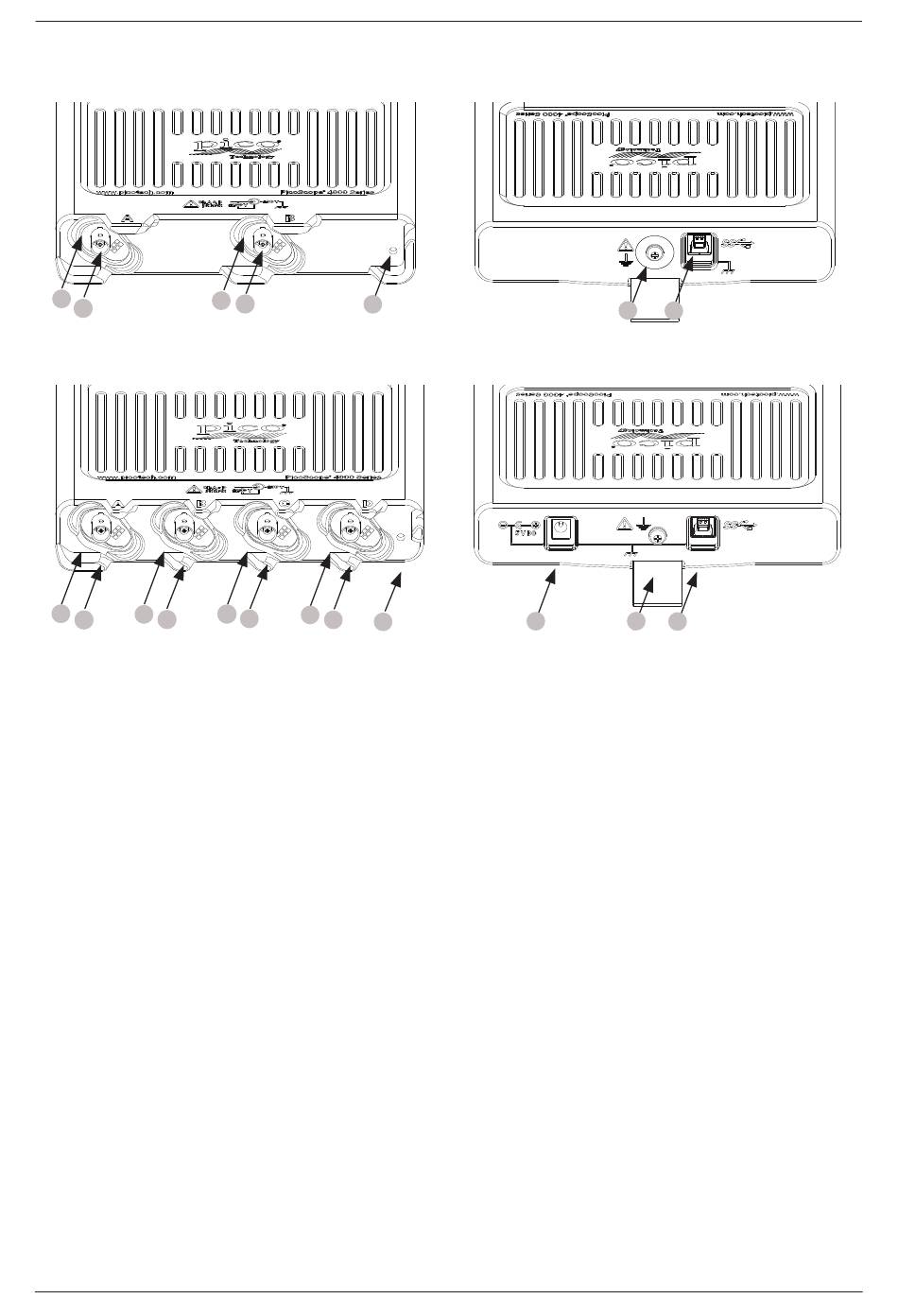

CONECTOARE ȘI INDICATOARE
1
A
1
2
A
B
Leduri
• 1-4: Ledurile se aprind atunci când canalul este activ
• 5: Ledul de stare este roșu atunci când osciloscopul este conectat inițial la un port USB
activ. Se aprinde intermitent în culoarea verde în cursul eșantionării datelor și este oprit când
osciloscopul a finalizat eșantionarea datelor.
Conexiuni
• A: Canal de intrare A
• B: Canal de intrare B
• C: Canal de intrare C
• D: Canal de intrare D
• E: Conector electric opțional CC pentru sursa de alimentare electrică aprobată de Pico.
• F: Bornă de masă. O sursă de alimentare electrică a unui computer poate să interfereze
cu osciloscopul, cauzând apariția de interferențe în circuit sau indicarea unei depășiri a
domeniului de măsurare a tensiunii pe carcasa BNC. Această problemă s-ar putea rezolva
prin conectarea bornei de masă a panoului spate la împământare sau la masa șasiului
autovehiculului testat.
• G: Port USB SuperSpeed. Portul USB 3.0 permite transferul rapid de date și este compatibil cu
USB 2.0.
DO336-4
Față și spate a 4225A
2
B
5
Față și spate a 4425A
3
4
C
D
5
Osciloscoape auto PicoScope 4225A și 4425A și accesorii
E
F
G
F
G
281
