Автомобильный осциллограф PicoScope 4225A и 4425A и принадлежности

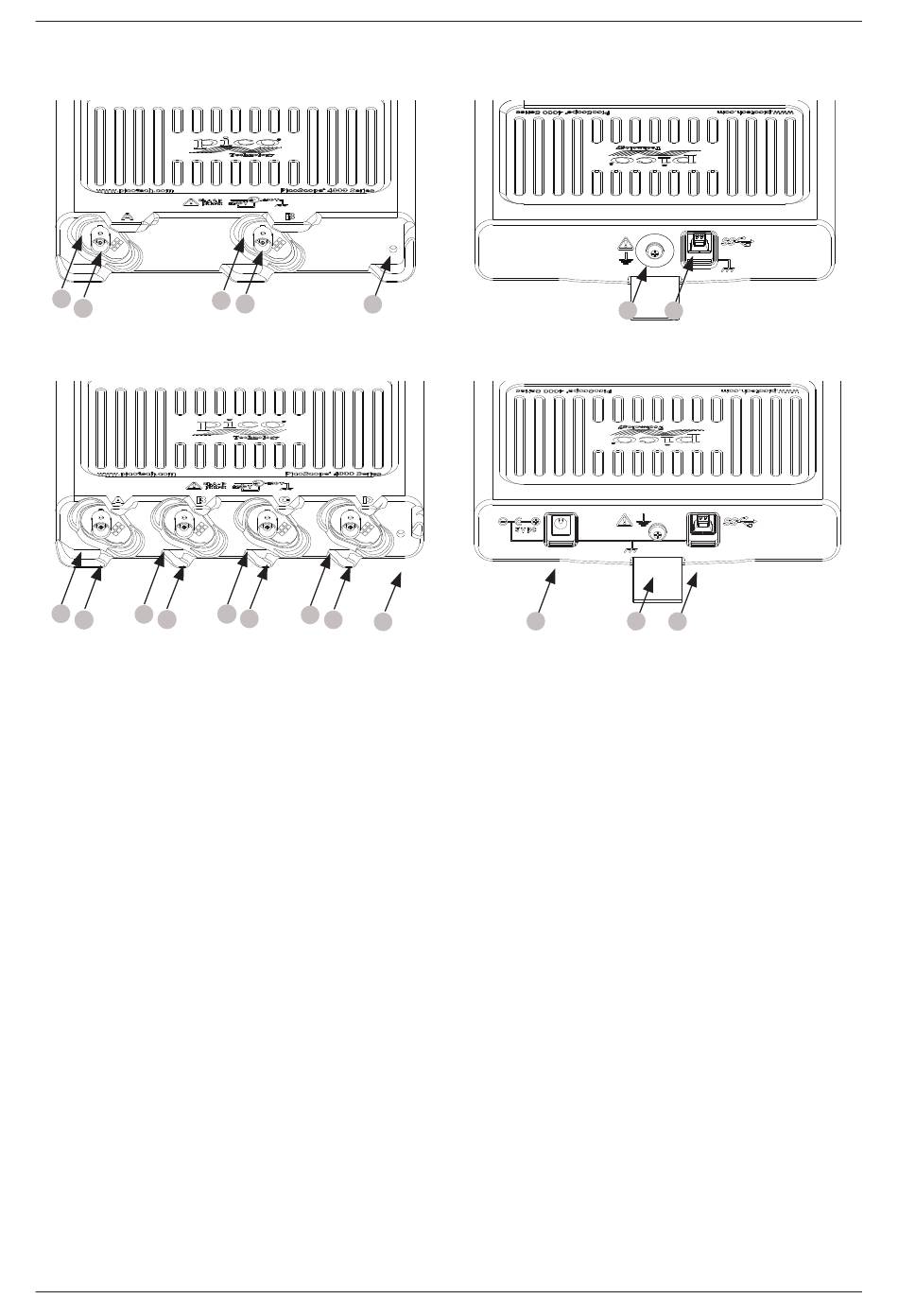

СОЕДИНИТЕЛИ И ИНДИКАТОРЫ
1
A
1
2
A
B
Светодиоды
• 1-4: светодиоды горят, когда канал активен
• 5: светодиод состояния красный, когда осциллограф впервые подсоединен к
активному USB-порту. Он мигает зеленым, когда передает данные, и гаснет, когда
передача данных осциллографом завершена.
Соединения
• A: входной канал A
• B: входной канал B
• C: входной канал C
• D: входной канал D
• E: дополнительный соединитель постоянного тока для одобренных Pico источников
питания.
• F: клемма заземления. Питание компьютера может создавать помехи осциллографу,
которые выражаются в шуме у кривой сигнала или в индикации слишком высокого
напряжения у оболочки соединителя BNC. Решить эту проблему помогает соединение
клеммы заземления на задней панели с землёй или массой шасси автомобиля во
время диагностики.
• G: высокоскоростной USB-порт. Порт USB 3.0 совместим с USB 2.0 и позволяет
осуществлять быструю передачу данных.
294
Передняя и задняя часть 4225A
2
B
5
Передняя и задняя часть 4425A
3
4
C
D
5
Руководство по технике безопасности
F
G
E
F
G
DO336-4
