PRIKLJUČCI I POKAZIVAČI
1
A
1
2
A
B
Diode LED
• 1-4: Diode LED svijetle kada je kanal aktivan.
• 5: LED žarulja stanja je crvena kada je osciloskop prvo priključen aktivni USB priključak. Treperi
zeleno tijekom uzorkovanja podataka, a isključuje se kada osciloskop završi s uzorkovanjem
podataka.
Priključci
• A: Ulazni kanal A
• B: Ulazni kanal B
• C: Ulazni kanal C
• D: Ulazni kanal D
• E: Dodatni električni priključak istosmjerne struje za napajanje koje je odobrilo poduzeće Pico.
• F: Masena stezaljka. Napajanjem računala može se ometati rad osciloskopa, što dovodi do
buke na liniji ili indikacije preopterećenja napona BNC utikača. Ovaj problem može riješiti
povezivanje masene stezaljke stražnje ploče na uzemljenje ili uzemljenje šasije vozila koje se
testira.
• G: Priključak SuperSpeed USB. Priključkom USB 3.0 omogućuje se brzi prijenos podataka te je
kompatibilan s priključkom USB 2.0.
DO336-4

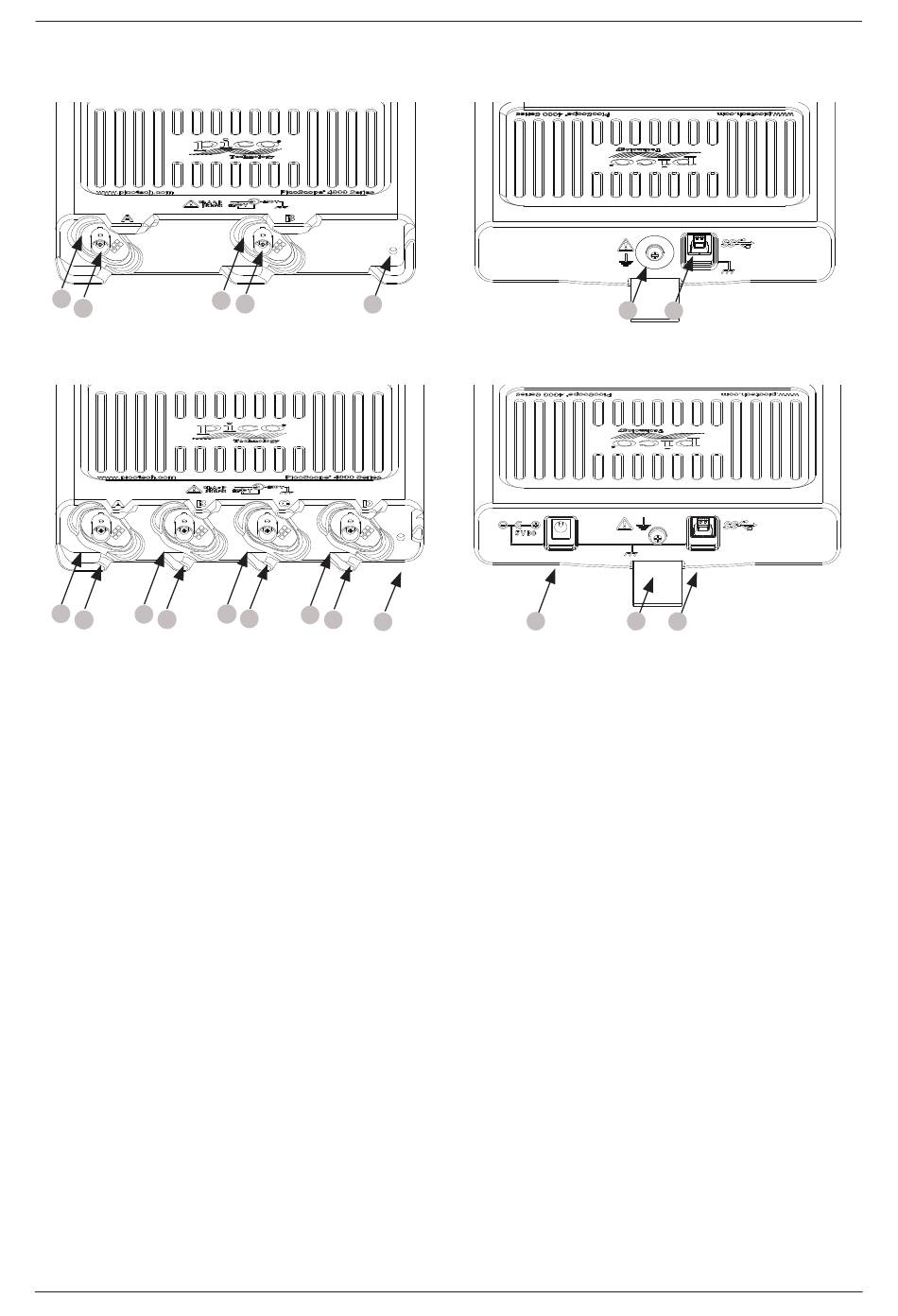

Prednja i stražnja strana od 4225A
2
B
5
Prednja i stražnja strana od 4425A
3
4
C
D
5
Automobilski osciloskop PicoScope 4225A i 4425A i dodaci
E
F
G
F
G
