PicoScope 4225A 및 4425A 자동차용 오실로스코프 및 부속품
커넥터 및 지시기
1
A
1
2
A
B
LED
• 1-4: 해당 채널이 활성화되면 LED가 켜집니다.
• 5: 스코프가 활성 USB 포트에 처음 연결될 때 상태 LED는 빨간색입니다. 데이터 샘플링 진행 시
녹색으로 깜박이며 스코프가 데이터 샘플링을 완료하면 꺼집니다.
연결부
• A: 입력 채널 A
• B: 입력 채널 B
• C: 입력 채널 C
• D: 입력 채널 D
• E: Pico 승인 전원 공급장치용 DC 전원 커넥터(선택 품목)
• F: 접지 단자. 컴퓨터 전원 공급장치가 스코프에 간섭을 일으켜 추적 궤도 또는 BNC 쉘 전압 초과
범위 표시에 노이즈를 유발할 수 있습니다. 후면 패널 접지 단자를 지면 또는 테스트 중인 차량의 섀시
접지에 연결하면 문제가 해결될 수 있습니다.
• G: 초고속 USB 포트. USB 3.0 포트는 고속 데이터 전송이 가능하며, USB 2.0과 호환됩니다.
150

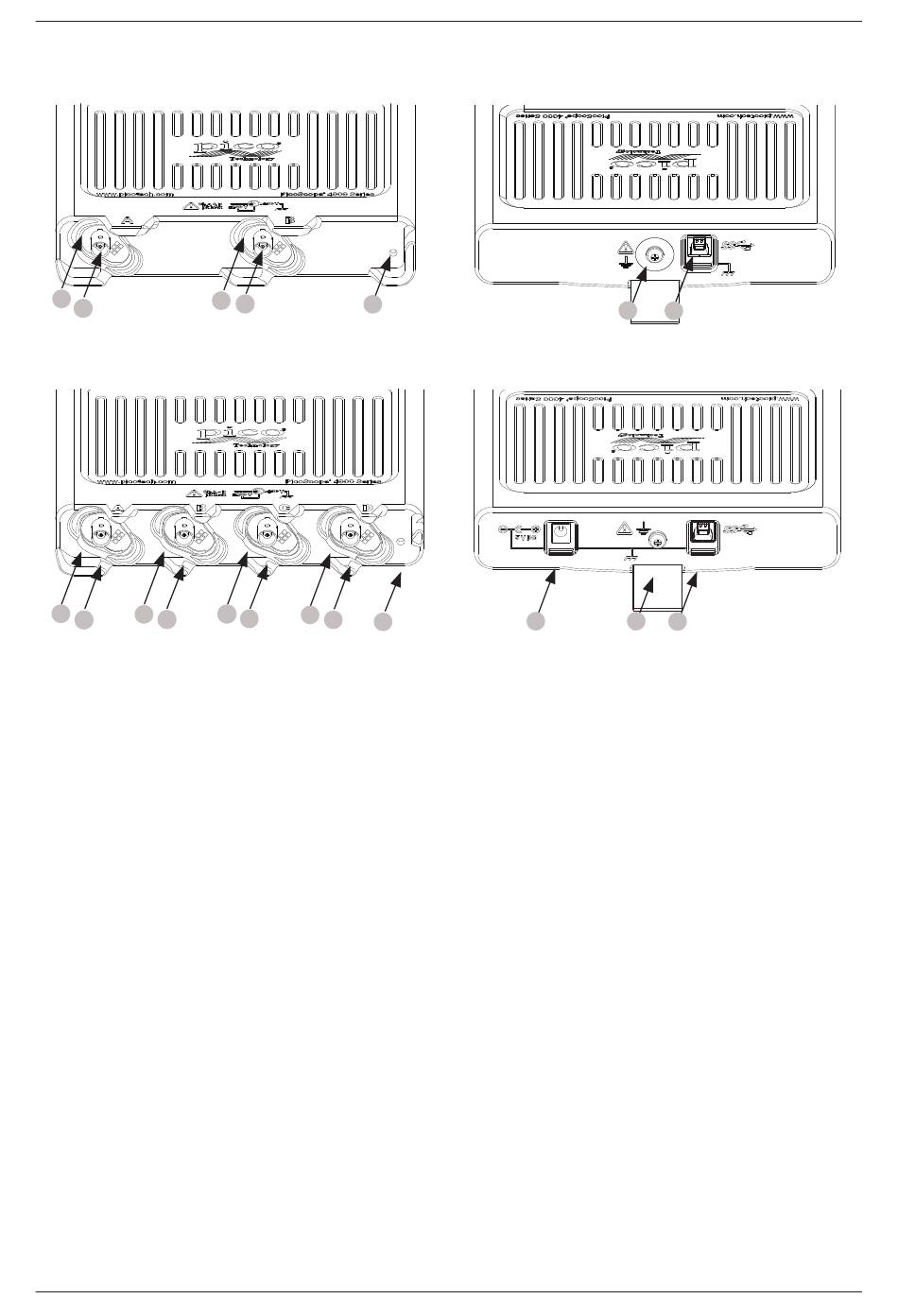

4225A의 전면 및 후면
2
B
5
4425A의 전면 및 후면
3
4
C
D
5
F
G
E
F
G
