Vodič za bezbednost
PRIKLJUČCI I INDIKATORI
1
A
1
2
A
B
LED diode
• 1-4: LED diode sijaju kada je taj kanal aktivan
• 5: Statusna LED dioda je crvene boje kada se osciloskop prvi put poveže sa aktivnim USB
ulazom. Zeleno svetlo treperi prilikom uzimanja uzoraka podataka, a isključuje se kada se
uzorkovanje završi.
Priključci
• A: Ulazni kanal A
• B: Ulazni kanal B
• C: Ulazni kanal C
• D: Ulazni kanal D
• E: Opcioni priključak za jednosmernu struju za napajanje odobren od strane brenda Pico.
• F: Priključak uzemljenja. Računarsko napajanje može da uzrokuje smetnje na osciloskopu,
stvarajući šum na signalu ili poruku o prekoračenju naponskog opsega BNC kabla. Povezivanje
terminala uzemljenja zadnje table sa uzemljenjem ili uzemljenje šasije vozila koje se testira
može da reši ovaj problem.
• G: Ulaz za SuperSpeed USB. SuperSpeed USB 3.0 port omogućava brz prenos podataka i
kompatibilan je sa USB 2.0.
DO336-4
PicoScope 4225A i 4425A automobilski osciloskop i dodatni pribor

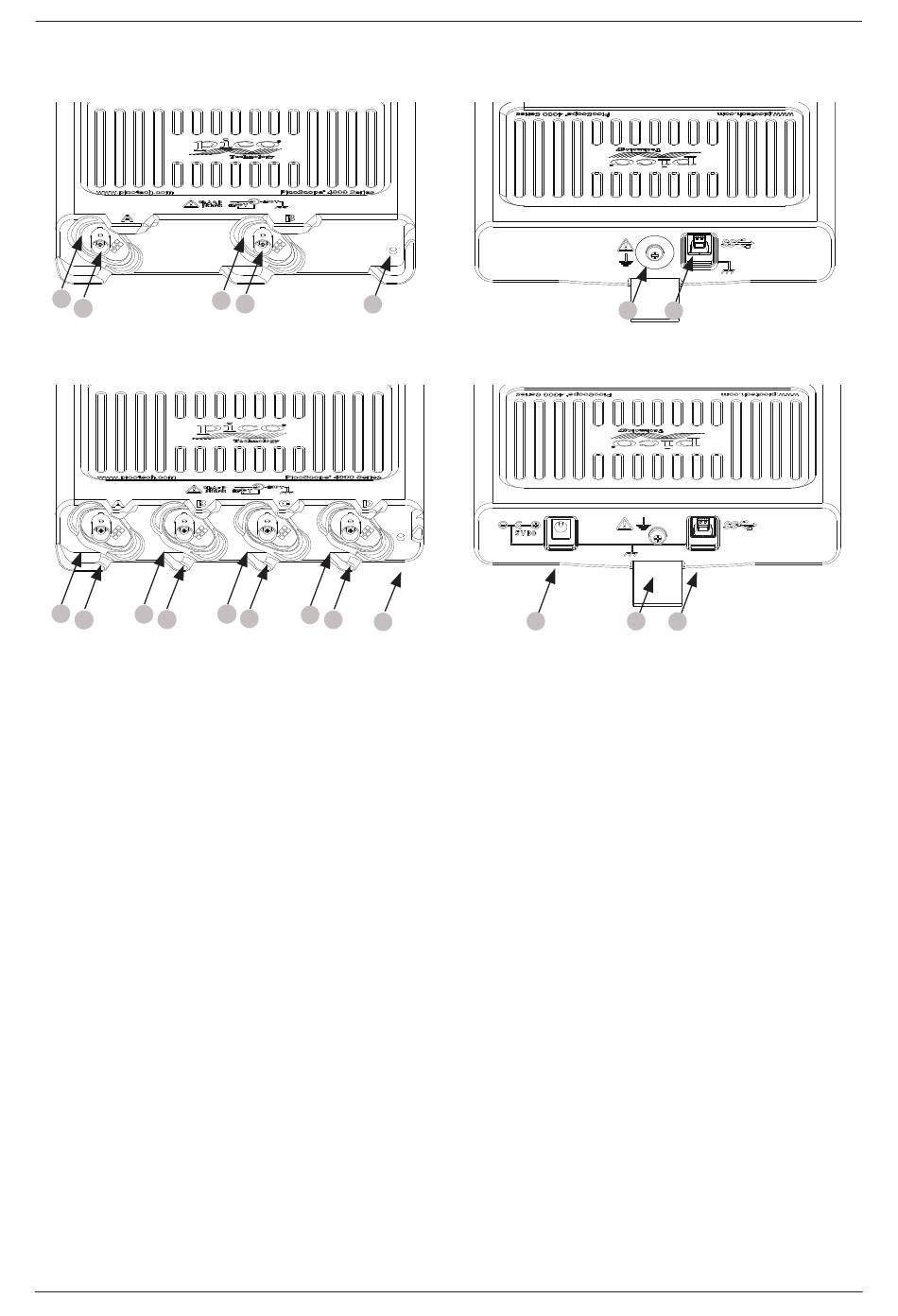

Prednja i zadnja strana od 4225A
2
B
5
Prednja i zadnja strana od 4425A
3
4
C
D
5
F
G
E
F
G
321
