PicoScope 4225A & 4425A 自動車用オシロスコープ & アクセサリ
コネクタおよびインジケーター

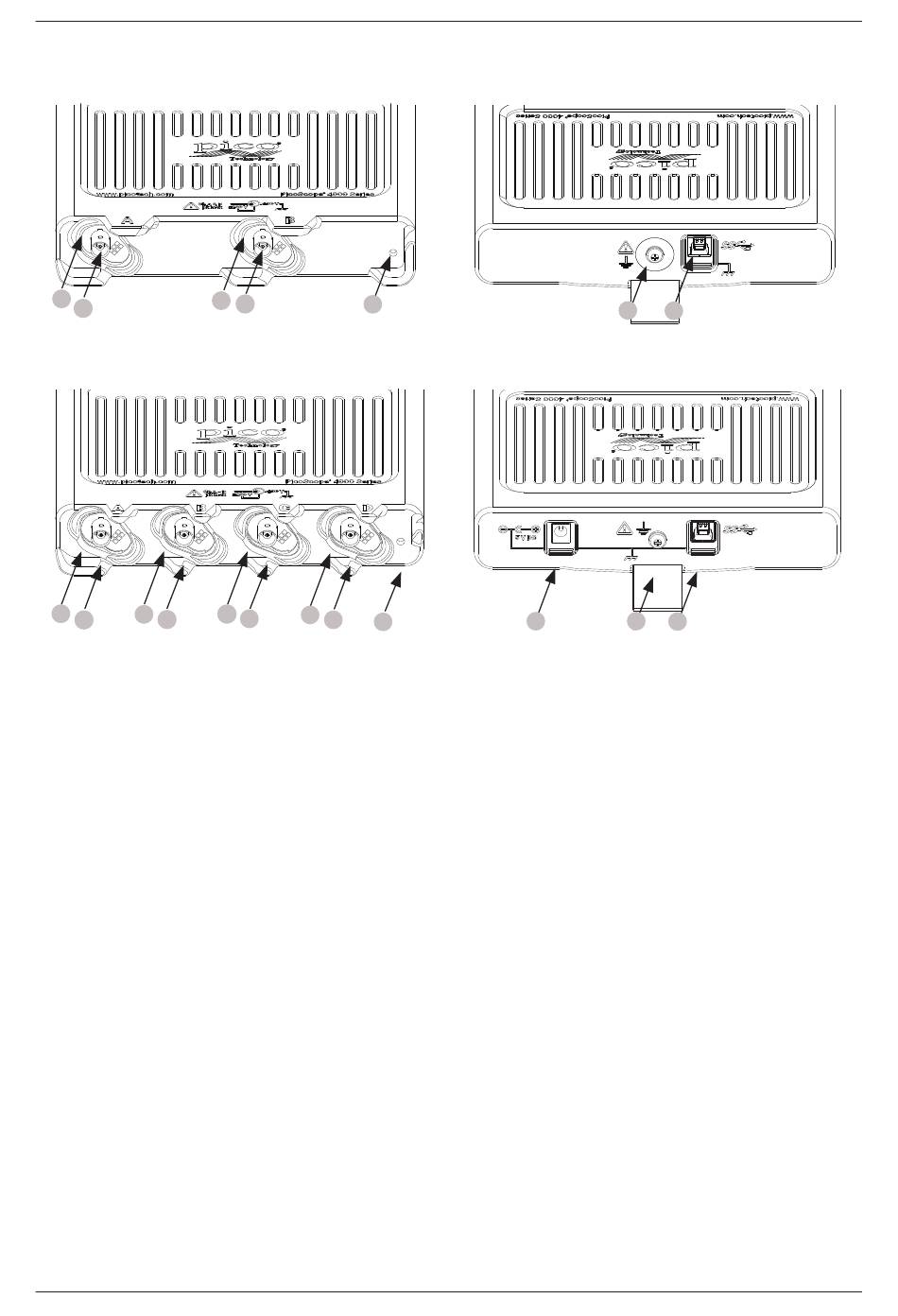

4225A の前面と背面
1
A
1
2
A
B
LED
• 1-4 ： そのチャンネルがアクティ ブになると、 LED が点灯します
• 5: ステータス LED は、 スコープが最初にアクティ ブな USB ポートに接続されると、 赤色になります。
データをサンプリングする際は緑色が点滅し、 スコープがデータのサンプリングを終了すると消えま
す。
接続
• A: 入力チャンネルA
• B: 入力チャンネルB
• C: 入力チャンネルC
• D: 入力チャンネルD
• E: Pico 承認の電源用 DC 電源コネクタ （オプション）
• F: アース端子。 コンピューターの電源がスコープと干渉し、 それに伴ってノイズを発生する、 または
BNC シェル電圧が範囲外であることを示す場合があります。 背面パネルのアース端子をアースへ接
続、 または試験中の車両のシャーシアースへ接続することにより、 この問題が解決される場合があり
ます。
• G: SuperSpeed USB ポート。 SuperSpeed USB 3.0 ポートは、 高速データ転送を可能とし、 USB
2.0 との互換性があります。
216
2
B
5
4425A の前面と背面
3
4
C
D
5
F
G
E
F
G
安全に関するガイド
DO336-4
