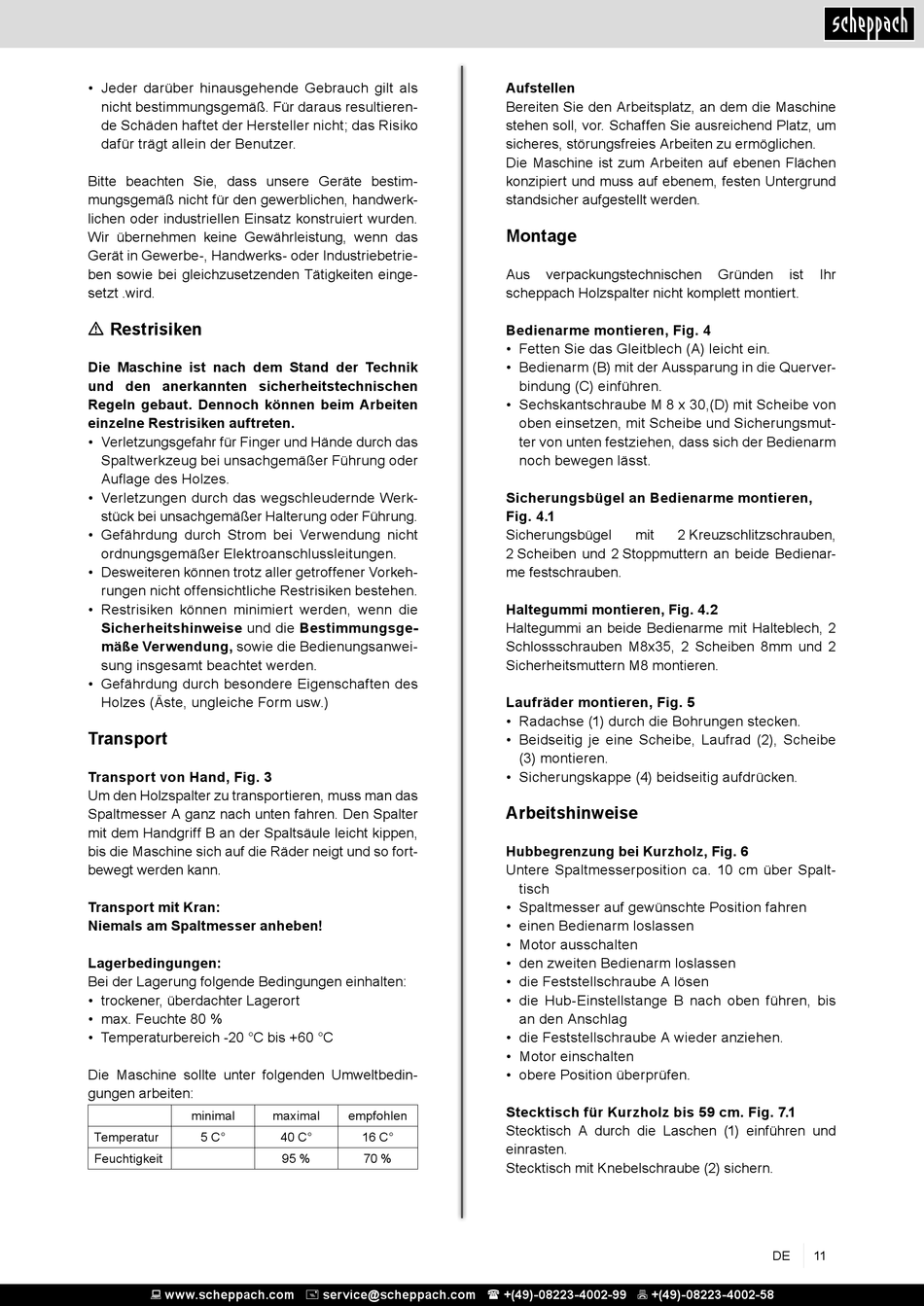

• Jeder darüber hinausgehende Gebrauch gilt als
nicht bestimmungsgemäß. Für daraus resultieren-
de Schäden haftet der Hersteller nicht; das Risiko
dafür trägt allein der Benutzer.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, handwerk-
lichen oder industriellen Einsatz konstruiert wurden.
Wir übernehmen keine Gewährleistung, wenn das
Gerät in Gewerbe-, Handwerks- oder Industriebetrie-
ben sowie bei gleichzusetzenden Tätigkeiten einge-
setzt .wird.
m Restrisiken
Die Maschine ist nach dem Stand der Technik
und den an erkannten sicherheitstechnischen
Regeln gebaut. Dennoch können beim Arbeiten
einzelne Restrisiken auftreten.
• Verletzungsgefahr für Finger und Hände durch das
Spalt werkzeug bei unsachgemäßer Führung oder
Aufl age des Holzes.
• Verletzungen durch das wegschleudernde Werk-
stück bei unsachgemäßer Halterung oder Führung.
• Gefährdung durch Strom bei Verwendung nicht
ord nungs ge mäßer Elektroanschlussleitungen.
• Desweiteren können trotz aller getroffener Vorkeh-
rungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die
Sicher heitshinweise und die Bestimmungsge-
mäße Verwen dung, sowie die Bedienungsanwei-
sung insgesamt be ach tet werden.
• Gefährdung durch besondere Eigenschaften des
Holzes (Äste, ungleiche Form usw.)
Transport
Transport von Hand, Fig. 3
Um den Holzspalter zu transportieren, muss man das
Spaltmesser A ganz nach unten fahren. Den Spalter
mit dem Handgriff B an der Spaltsäule leicht kippen,
bis die Maschine sich auf die Räder neigt und so fort-
bewegt werden kann.
Transport mit Kran:
Niemals am Spaltmesser anheben!
Lagerbedingungen:
Bei der Lagerung folgende Bedingungen einhalten:
• trockener, überdachter Lagerort
• max. Feuchte 80 %
• Temperaturbereich -20 °C bis +60 °C
Die Maschine sollte unter folgenden Umweltbedin-
gungen arbeiten:
minimal
Temperatur 5 C°
Feuchtigkeit
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
maximal empfohlen
40 C° 16 C°
95 % 70 %
Aufstellen
Bereiten Sie den Arbeitsplatz, an dem die Maschine
stehen soll, vor. Schaffen Sie ausreichend Platz, um
sicheres, störungsfreies Arbeiten zu ermöglichen.
Die Maschine ist zum Arbeiten auf ebenen Flächen
konzipiert und muss auf ebenem, festen Untergrund
standsicher aufgestellt werden.

Montage

Aus verpackungstechnischen
scheppach Holzspalter nicht komplett montiert.
Bedienarme montieren, Fig. 4
• Fetten Sie das Gleitblech (A) leicht ein.
• Bedienarm (B) mit der Aussparung in die Querver-
bindung (C) einführen.
• Sechskantschraube M 8 x 30,(D) mit Scheibe von
oben einsetzen, mit Scheibe und Sicherungsmut-
ter von unten festziehen, dass sich der Bedienarm
noch bewegen lässt.
Sicherungsbügel an Bedienarme montieren,
Fig. 4.1
Sicherungsbügel mit 2 Kreuzschlitzschrauben,
2 Schei ben und 2 Stoppmuttern an beide Bedienar-
me fest schrauben.
Haltegummi montieren, Fig. 4.2
Haltegummi an beide Bedienarme mit Halteblech, 2
Schlossschrauben M8x35, 2 Scheiben 8mm und 2
Sicherheitsmuttern M8 montieren.
Laufräder montieren, Fig. 5
• Radachse (1) durch die Bohrungen stecken.
• Beidseitig je eine Scheibe, Laufrad (2), Scheibe
(3) montieren.
• Sicherungskappe (4) beidseitig aufdrücken.
Arbeitshinweise
Hubbegrenzung bei Kurzholz, Fig. 6
Untere Spaltmesserposition ca. 10 cm über Spalt-
tisch
• Spaltmesser auf gewünschte Position fahren
• einen Bedienarm loslassen
• Motor ausschalten
• den zweiten Bedienarm loslassen
• die Feststellschraube A lösen
• die Hub-Einstellstange B nach oben führen, bis
an den Anschlag
• die Feststellschraube A wieder anziehen.
• Motor einschalten
• obere Position überprüfen.
Stecktisch für Kurzholz bis 59 cm. Fig. 7.1
Stecktisch A durch die Laschen (1) einführen und
einrasten.
Stecktisch mit Knebelschraube (2) sichern.
Gründen ist Ihr
