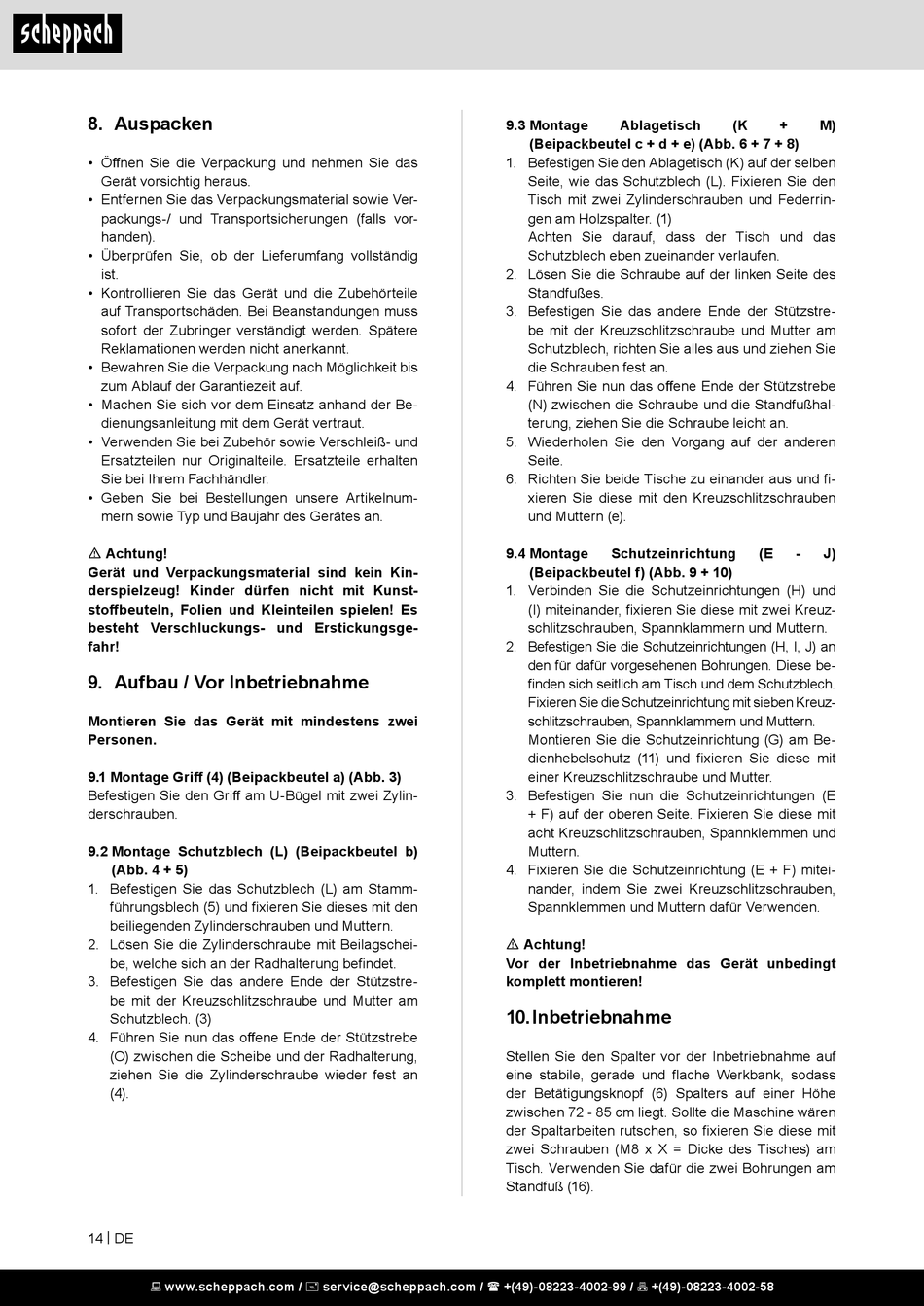

8. Auspacken

• Öffnen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Ver-
packungs-/ und Transportsicherungen (falls vor-
handen).
• Überprüfen Sie, ob der Lieferumfang vollständig
ist.
• Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden. Bei Beanstandungen muss
sofort der Zubringer verständigt werden. Spätere
Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Be-
dienungsanleitung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und
Ersatzteilen nur Originalteile. Ersatzteile erhalten
Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnum-
mern sowie Typ und Baujahr des Gerätes an.
m Achtung!
Gerät und Verpackungsmaterial sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunst-
stoffbeuteln, Folien und Kleinteilen spielen! Es
besteht Verschluckungs- und Erstickungsge-
fahr!

9. Aufbau / Vor Inbetriebnahme

Montieren Sie das Gerät mit mindestens zwei
Personen.
9.1 Montage Griff (4) (Beipackbeutel a) (Abb. 3)
Befestigen Sie den Griff am U-Bügel mit zwei Zylin-
derschrauben.

9.2 Montage Schutzblech (L) (Beipackbeutel b)

(Abb. 4 + 5)
1. Befestigen Sie das Schutzblech (L) am Stamm-
führungsblech (5) und fixieren Sie dieses mit den
beiliegenden Zylinderschrauben und Muttern.
2. Lösen Sie die Zylinderschraube mit Beilagschei-
be, welche sich an der Radhalterung befindet.
3. Befestigen Sie das andere Ende der Stützstre-
be mit der Kreuzschlitzschraube und Mutter am
Schutzblech. (3)
4. Führen Sie nun das offene Ende der Stützstrebe
(O) zwischen die Scheibe und der Radhalterung,
ziehen Sie die Zylinderschraube wieder fest an
(4).
14 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
9.3 Montage Ablagetisch
(Beipackbeutel c + d + e) (Abb. 6 + 7 + 8)
1. Befestigen Sie den Ablagetisch (K) auf der selben
Seite, wie das Schutzblech (L). Fixieren Sie den
Tisch mit zwei Zylinderschrauben und Federrin-
gen am Holzspalter. (1)
Achten Sie darauf, dass der Tisch und das
Schutzblech eben zueinander verlaufen.
2. Lösen Sie die Schraube auf der linken Seite des
Standfußes.
3. Befestigen Sie das andere Ende der Stützstre-
be mit der Kreuzschlitzschraube und Mutter am
Schutzblech, richten Sie alles aus und ziehen Sie
die Schrauben fest an.
4. Führen Sie nun das offene Ende der Stützstrebe
(N) zwischen die Schraube und die Standfußhal-
terung, ziehen Sie die Schraube leicht an.
5. Wiederholen Sie den Vorgang auf der anderen
Seite.
6. Richten Sie beide Tische zu einander aus und fi-
xieren Sie diese mit den Kreuzschlitzschrauben
und Muttern (e).
9.4 Montage Schutzeinrichtung
(Beipackbeutel f) (Abb. 9 + 10)
1. Verbinden Sie die Schutzeinrichtungen (H) und
(I) miteinander, fixieren Sie diese mit zwei Kreuz-
schlitzschrauben, Spannklammern und Muttern.
2. Befestigen Sie die Schutzeinrichtungen (H, I, J) an
den für dafür vorgesehenen Bohrungen. Diese be-
finden sich seitlich am Tisch und dem Schutzblech.
Fixieren Sie die Schutzeinrichtung mit sieben Kreuz-
schlitzschrauben, Spannklammern und Muttern.
Montieren Sie die Schutzeinrichtung (G) am Be-
dienhebelschutz (11) und fixieren Sie diese mit
einer Kreuzschlitzschraube und Mutter.
3. Befestigen Sie nun die Schutzeinrichtungen (E
+ F) auf der oberen Seite. Fixieren Sie diese mit
acht Kreuzschlitzschrauben, Spannklemmen und
Muttern.
4. Fixieren Sie die Schutzeinrichtung (E + F) mitei-
nander, indem Sie zwei Kreuzschlitzschrauben,
Spannklemmen und Muttern dafür Verwenden.
m Achtung!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!

10. Inbetriebnahme

Stellen Sie den Spalter vor der Inbetriebnahme auf
eine stabile, gerade und flache Werkbank, sodass
der Betätigungsknopf (6) Spalters auf einer Höhe
zwischen 72 - 85 cm liegt. Sollte die Maschine wären
der Spaltarbeiten rutschen, so fixieren Sie diese mit
zwei Schrauben (M8 x X = Dicke des Tisches) am
Tisch. Verwenden Sie dafür die zwei Bohrungen am
Standfuß (16).
(K + M)
(E - J)
