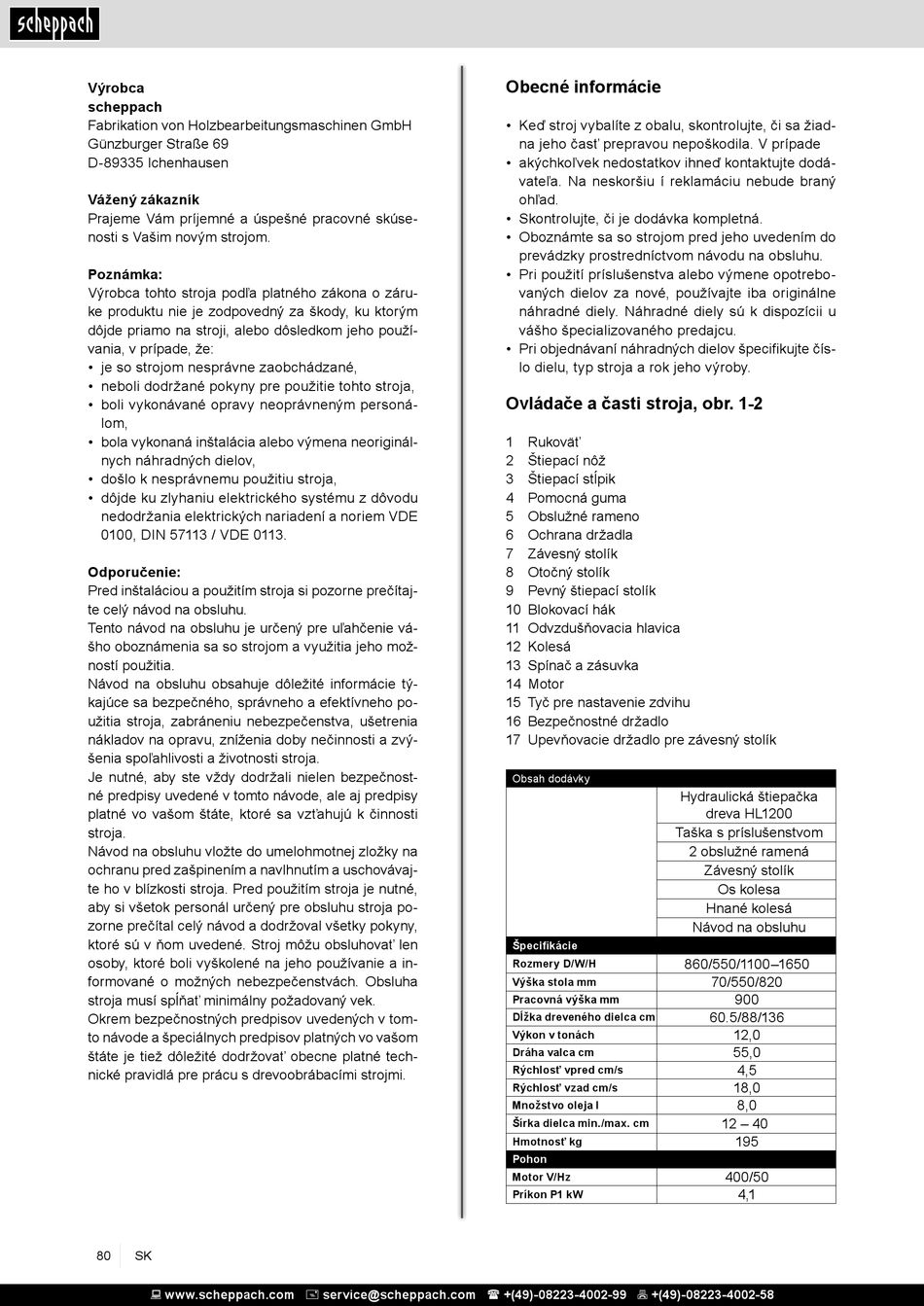

Scheppach HL1200 Original Anleitungen Seite 80

Výrobca
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Vážený zákazník
Prajeme Vám príjemné a úspešné pracovné skúse-
nosti s Vašim novým strojom.
Poznámka:
Výrobca tohto stroja podľa platného zákona o záru-
ke produktu nie je zodpovedný za škody, ku ktorým
dôjde priamo na stroji, alebo dôsledkom jeho použí-
vania, v prípade, že:
• je so strojom nesprávne zaobchádzané,
• neboli dodržané pokyny pre použitie tohto stroja,
• boli vykonávané opravy neoprávneným personá-
lom,
• bola vykonaná inštalácia alebo výmena neoriginál-
nych náhradných dielov,
• došlo k nesprávnemu použitiu stroja,
• dôjde ku zlyhaniu elektrického systému z dôvodu
nedodržania elektrických nariadení a noriem VDE
0100, DIN 57113 / VDE 0113.
Odporučenie:
Pred inštaláciou a použitím stroja si pozorne prečítaj-
te celý návod na obsluhu.
Tento návod na obsluhu je určený pre uľahčenie vá-
šho oboznámenia sa so strojom a využitia jeho mož-
ností použitia.
Návod na obsluhu obsahuje dôležité informácie tý-
kajúce sa bezpečného, správneho a efektívneho po-
užitia stroja, zabráneniu nebezpečenstva, ušetrenia
nákladov na opravu, zníženia doby nečinnosti a zvý-
šenia spoľahlivosti a životnosti stroja.
Je nutné, aby ste vždy dodržali nielen bezpečnost-
né predpisy uvedené v tomto návode, ale aj predpisy
platné vo vašom štáte, ktoré sa vzťahujú k činnosti
stroja.
Návod na obsluhu vložte do umelohmotnej zložky na
ochranu pred zašpinením a navlhnutím a uschovávaj-
te ho v blízkosti stroja. Pred použitím stroja je nutné,
aby si všetok personál určený pre obsluhu stroja po-
zorne prečítal celý návod a dodržoval všetky pokyny,
ktoré sú v ňom uvedené. Stroj môžu obsluhovať len
osoby, ktoré boli vyškolené na jeho používanie a in-
formované o možných nebezpečenstvách. Obsluha
stroja musí spĺňať minimálny požadovaný vek.
Okrem bezpečnostných predpisov uvedených v tom-
to návode a špeciálnych predpisov platných vo vašom
štáte je tiež dôležité dodržovať obecne platné tech-
nické pravidlá pre prácu s drevoobrábacími strojmi.
80 SK
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Obecné informácie
• Keď stroj vybalíte z obalu, skontrolujte, či sa žiad-
na jeho časť prepravou nepoškodila. V prípade
• akýchkoľvek nedostatkov ihneď kontaktujte dodá-
vateľa. Na neskoršiu í reklamáciu nebude braný
ohľad.
• Skontrolujte, či je dodávka kompletná.
• Oboznámte sa so strojom pred jeho uvedením do
prevádzky prostredníctvom návodu na obsluhu.
• Pri použití príslušenstva alebo výmene opotrebo-
vaných dielov za nové, používajte iba originálne
náhradné diely. Náhradné diely sú k dispozícii u
vášho špecializovaného predajcu.
• Pri objednávaní náhradných dielov špecifikujte čís-
lo dielu, typ stroja a rok jeho výroby.
Ovládače a časti stroja, obr. 1-2
1 Rukoväť
2 Štiepací nôž
3 Štiepací stĺpik
4 Pomocná guma
5 Obslužné rameno
6 Ochrana držadla
7 Závesný stolík
8 Otočný stolík
9 Pevný štiepací stolík
10 Blokovací hák
11 Odvzdušňovacia hlavica
12 Kolesá
13 Spínač a zásuvka
14 Motor
15 Tyč pre nastavenie zdvihu
16 Bezpečnostné držadlo
17 Upevňovacie držadlo pre závesný stolík
Obsah dodávky
Hydraulická štiepačka
Taška s príslušenstvom
Špecifikácie
Rozmery D/W/H
Výška stola mm
Pracovná výška mm
Dĺžka dreveného dielca cm
Výkon v tonách
Dráha valca cm
Rýchlosť vpred cm/s
Rýchlosť vzad cm/s
Množstvo oleja l
Šírka dielca min./max. cm
Hmotnosť kg
Pohon
Motor V/Hz
Príkon P1 kW
dreva HL1200
2 obslužné ramená
Závesný stolík
Os kolesa
Hnané kolesá
Návod na obsluhu
860/550/1100–1650
70/550/820
900
60.5/88/136
12,0
55,0
4,5
18,0
8,0
12 – 40
195
400/50
4,1
