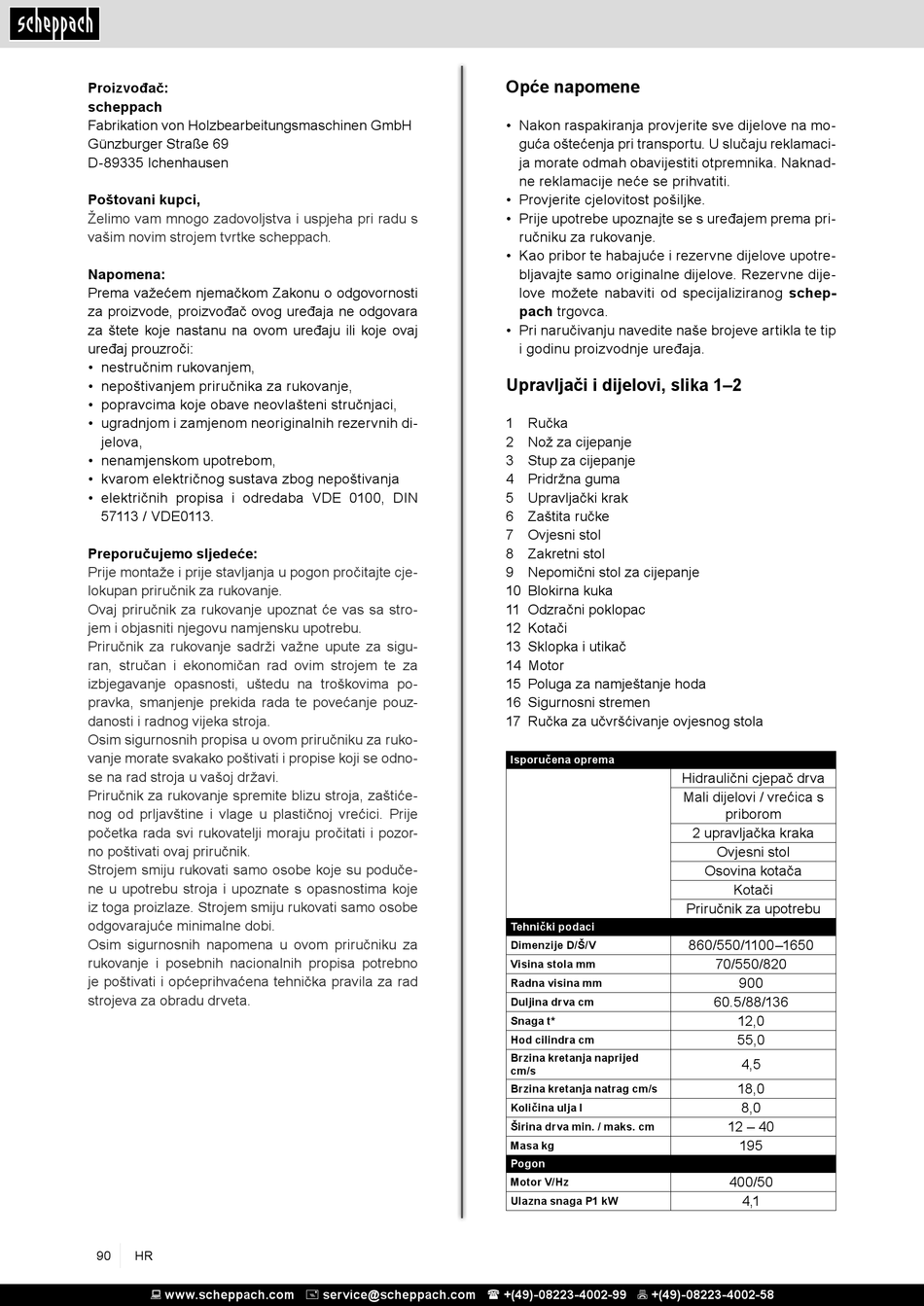

Opće Napomene - Scheppach HL1200 Original Anleitungen

Proizvođač:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Poštovani kupci,
Želimo vam mnogo zadovoljstva i uspjeha pri radu s
vašim novim strojem tvrtke scheppach.
Napomena:
Prema važećem njemačkom Zakonu o odgovornosti
za proizvode, proizvođač ovog uređaja ne odgovara
za štete koje nastanu na ovom uređaju ili koje ovaj
uređaj prouzroči:
• nestručnim rukovanjem,
• nepoštivanjem priručnika za rukovanje,
• popravcima koje obave neovlašteni stručnjaci,
• ugradnjom i zamjenom neoriginalnih rezervnih di-
jelova,
• nenamjenskom upotrebom,
• kvarom električnog sustava zbog nepoštivanja
• električnih propisa i odredaba VDE 0100, DIN
57113 / VDE0113.
Preporučujemo sljedeće:
Prije montaže i prije stavljanja u pogon pročitajte cje-
lokupan priručnik za rukovanje.
Ovaj priručnik za rukovanje upoznat će vas sa stro-
jem i objasniti njegovu namjensku upotrebu.
Priručnik za rukovanje sadrži važne upute za sigu-
ran, stručan i ekonomičan rad ovim strojem te za
izbjegavanje opasnosti, uštedu na troškovima po-
pravka, smanjenje prekida rada te povećanje pouz-
danosti i radnog vijeka stroja.
Osim sigurnosnih propisa u ovom priručniku za ruko-
vanje morate svakako poštivati i propise koji se odno-
se na rad stroja u vašoj državi.
Priručnik za rukovanje spremite blizu stroja, zaštiće-
nog od prljavštine i vlage u plastičnoj vrećici. Prije
početka rada svi rukovatelji moraju pročitati i pozor-
no poštivati ovaj priručnik.
Strojem smiju rukovati samo osobe koje su poduče-
ne u upotrebu stroja i upoznate s opasnostima koje
iz toga proizlaze. Strojem smiju rukovati samo osobe
odgovarajuće minimalne dobi.
Osim sigurnosnih napomena u ovom priručniku za
rukovanje i posebnih nacionalnih propisa potrebno
je poštivati i općeprihvaćena tehnička pravila za rad
strojeva za obradu drveta.
90 HR
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Opće napomene
• Nakon raspakiranja provjerite sve dijelove na mo-
guća oštećenja pri transportu. U slučaju reklamaci-
ja morate odmah obavijestiti otpremnika. Naknad-
ne reklamacije neće se prihvatiti.
• Provjerite cjelovitost pošiljke.
• Prije upotrebe upoznajte se s uređajem prema pri-
ručniku za rukovanje.
• Kao pribor te habajuće i rezervne dijelove upotre-
bljavajte samo originalne dijelove. Rezervne dije-
love možete nabaviti od specijaliziranog schep-
pach trgovca.
• Pri naručivanju navedite naše brojeve artikla te tip
i godinu proizvodnje uređaja.
Upravljači i dijelovi, slika 1–2
1 Ručka
2 Nož za cijepanje
3 Stup za cijepanje
4 Pridržna guma
5 Upravljački krak
6 Zaštita ručke
7 Ovjesni stol
8 Zakretni stol
9 Nepomični stol za cijepanje
10 Blokirna kuka
11 Odzračni poklopac
12 Kotači
13 Sklopka i utikač
14 Motor
15 Poluga za namještanje hoda
16 Sigurnosni stremen
17 Ručka za učvršćivanje ovjesnog stola
Isporučena oprema
Tehnički podaci
Dimenzije D/Š/V
Visina stola mm
Radna visina mm
Duljina drva cm
Snaga t*
Hod cilindra cm
Brzina kretanja naprijed
cm/s
Brzina kretanja natrag cm/s
Količina ulja l
Širina drva min. / maks. cm
Masa kg
Pogon
Motor V/Hz
Ulazna snaga P1 kW
Hidraulični cjepač drva
Mali dijelovi / vrećica s
priborom
2 upravljačka kraka
Ovjesni stol
Osovina kotača
Kotači
Priručnik za upotrebu
860/550/1100–1650
70/550/820
900
60.5/88/136
12,0
55,0
4,5
18,0
8,0
12 – 40
195
400/50
4,1
