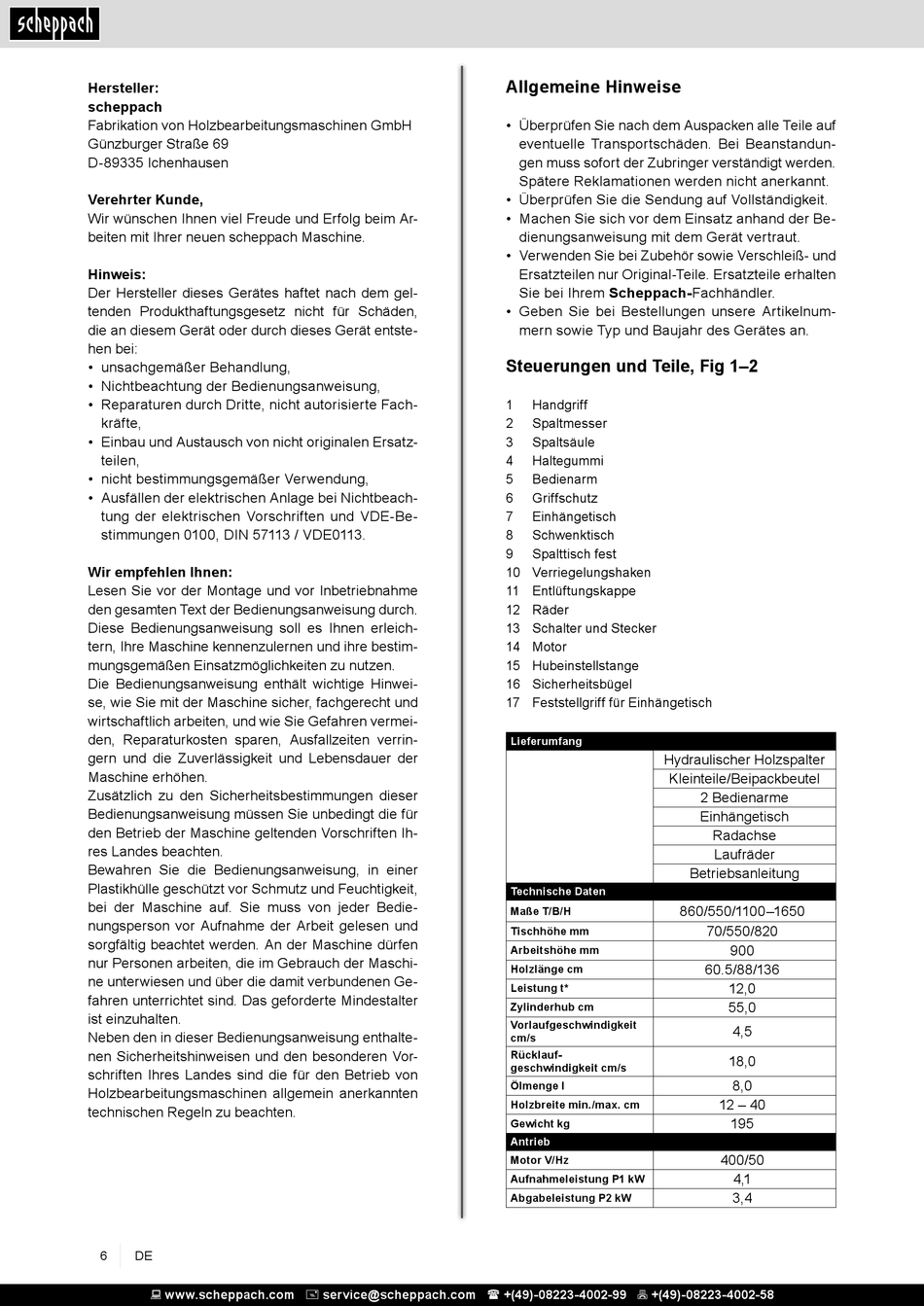

Allgemeine Hinweise; Steuerungen Und Teile, Fig - Scheppach HL1200 Original Anleitungen

Hersteller:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Verehrter Kunde,
Wir wünschen Ihnen viel Freude und Erfolg beim Ar-
beiten mit Ihrer neuen scheppach Maschine.
Hinweis:
Der Hersteller dieses Gerätes haftet nach dem gel-
tenden Produkthaftungsgesetz nicht für Schäden,
die an diesem Gerät oder durch dieses Gerät entste-
hen bei:
• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanweisung,
• Reparaturen durch Dritte, nicht autorisierte Fach-
kräfte,
• Einbau und Austausch von nicht originalen Ersatz-
teilen,
• nicht bestimmungsgemäßer Verwendung,
• Ausfällen der elektrischen Anlage bei Nichtbeach-
tung der elektrischen Vorschriften und VDE-Be-
stimmungen 0100, DIN 57113 / VDE0113.
Wir empfehlen Ihnen:
Lesen Sie vor der Montage und vor Inbetriebnahme
den ge samten Text der Bedienungsanweisung durch.
Diese Bedienungsanweisung soll es Ihnen erleich-
tern, Ihre Ma schine kennenzulernen und ihre bestim-
mungsgemäßen Einsatzmöglichkeiten zu nutzen.
Die Bedienungsanweisung enthält wichtige Hinwei-
se, wie Sie mit der Maschine sicher, fachgerecht und
wirt schaft lich arbeiten, und wie Sie Gefahren vermei-
den, Reparaturkosten sparen, Ausfallzeiten verrin-
gern und die Zuverlässigkeit und Lebensdauer der
Maschine erhöhen.
Zusätzlich zu den Sicherheitsbestimmungen dieser
Be die nungsanweisung müssen Sie unbedingt die für
den Be trieb der Maschine geltenden Vorschriften Ih-
res Landes beachten.
Bewahren Sie die Bedienungsanweisung, in einer
Plas tik hülle geschützt vor Schmutz und Feuchtigkeit,
bei der Maschine auf. Sie muss von jeder Bedie-
nungsperson vor Aufnahme der Arbeit gelesen und
sorgfältig beachtet wer den. An der Maschine dürfen
nur Personen arbeiten, die im Gebrauch der Maschi-
ne unterwiesen und über die damit verbundenen Ge-
fahren unterrichtet sind. Das ge for der te Mindestalter
ist einzuhalten.
Neben den in dieser Bedienungsanweisung enthalte-
nen Si cherheitshinweisen und den besonderen Vor-
schriften Ih res Landes sind die für den Betrieb von
Holzbearbeitungs maschinen allgemein anerkannten
technischen Regeln zu beachten.
6 DE
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Allgemeine Hinweise
• Überprüfen Sie nach dem Auspacken alle Teile auf
even tu elle Transportschäden. Bei Beanstandun-
gen muss so fort der Zubringer verständigt werden.
Spätere Reklamationen werden nicht anerkannt.
• Überprüfen Sie die Sendung auf Vollständigkeit.
• Machen Sie sich vor dem Einsatz anhand der Be-
die nungs anweisung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und
Er satzteilen nur Original-Teile. Ersatzteile erhalten
Sie bei Ihrem Scheppach-Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnum-
mern so wie Typ und Baujahr des Gerätes an.
Steuerungen und Teile, Fig 1–2
1 Handgriff
2 Spaltmesser
3 Spaltsäule
4 Haltegummi
5 Bedienarm
6 Griffschutz
7 Einhängetisch
8 Schwenktisch
9 Spalttisch fest
10 Verriegelungshaken
11 Entlüftungskappe
12 Räder
13 Schalter und Stecker
14 Motor
15 Hubeinstellstange
16 Sicherheitsbügel
17 Feststellgriff für Einhängetisch
Lieferumfang
Hydraulischer Holzspalter
Kleinteile/Beipackbeutel
Technische Daten
860/550/1100–1650
Maße T/B/H
Tischhöhe mm
Arbeitshöhe mm
Holzlänge cm
Leistung t*
Zylinderhub cm
Vorlaufgeschwindigkeit
cm/s
Rücklauf-
geschwindigkeit cm/s
Ölmenge l
Holzbreite min./max. cm
Gewicht kg
Antrieb
Motor V/Hz
Aufnahmeleistung P1 kW
Abgabeleistung P2 kW
2 Bedienarme
Einhängetisch
Radachse
Laufräder
Betriebsanleitung
70/550/820
900
60.5/88/136
12,0
55,0
4,5
18,0
8,0
12 – 40
195
400/50
4,1
3,4
