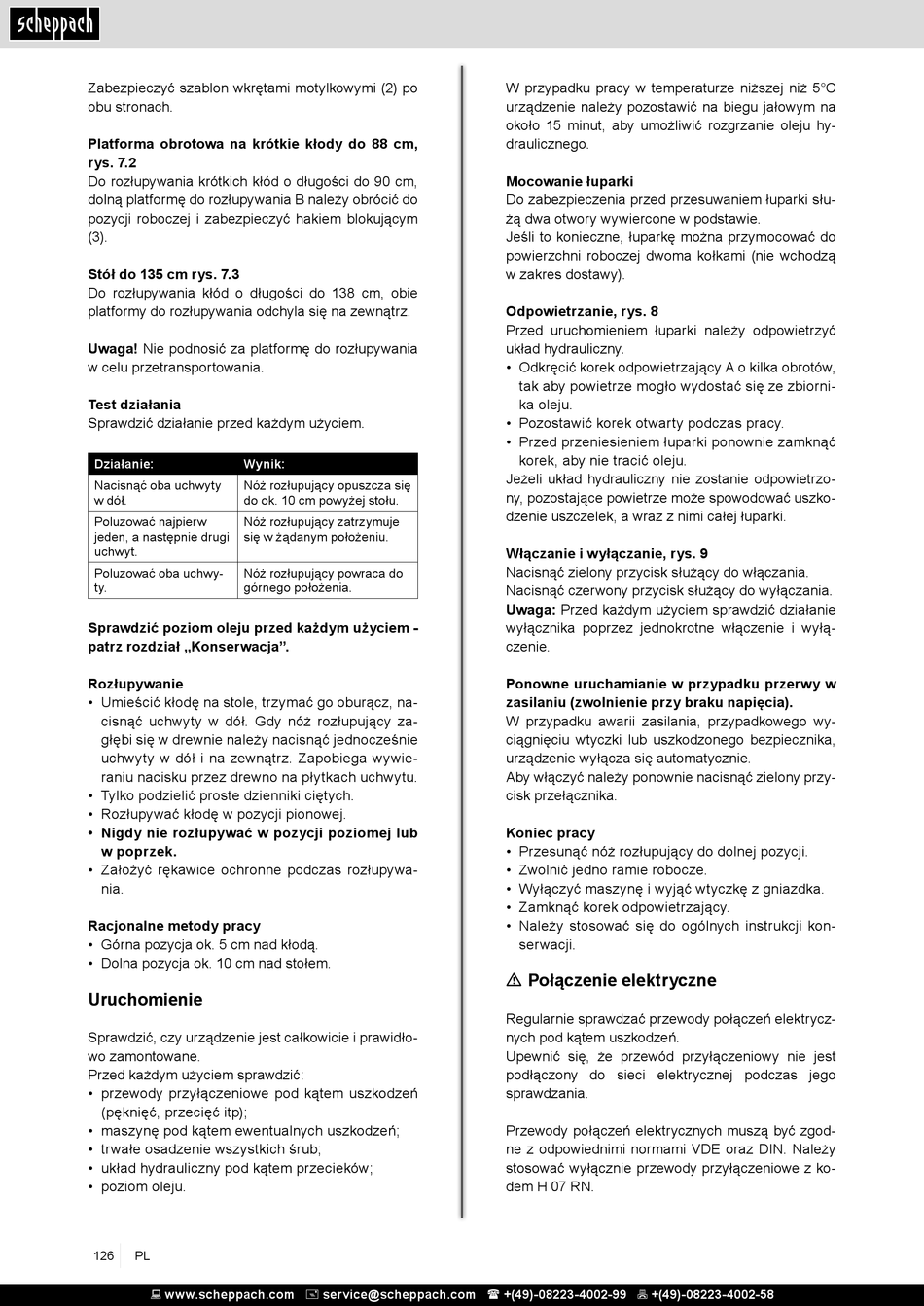

Zabezpieczyć szablon wkrętami motylkowymi (2) po
obu stronach.
Platforma obrotowa na krótkie kłody do 88 cm,
rys. 7.2
Do rozłupywania krótkich kłód o długości do 90 cm,
dolną platformę do rozłupywania B należy obrócić do
pozycji roboczej i zabezpieczyć hakiem blokującym
(3).
Stół do 135 cm rys. 7.3
Do rozłupywania kłód o długości do 138 cm, obie
platformy do rozłupywania odchyla się na zewnątrz.
Uwaga! Nie podnosić za platformę do rozłupywania
w celu przetransportowania.
Test działania
Sprawdzić działanie przed każdym użyciem.
Działanie: Wynik:
Nacisnąć oba uchwyty Nóż rozłupujący opuszcza się
w dół. do ok. 10 cm powyżej stołu.
Poluzować najpierw Nóż rozłupujący zatrzymuje
jeden, a następnie drugi się w żądanym położeniu.
uchwyt.
Poluzować oba uchwy- Nóż rozłupujący powraca do
ty. górnego położenia.
Sprawdzić poziom oleju przed każdym użyciem -
patrz rozdział „Konserwacja".
Rozłupywanie
• Umieścić kłodę na stole, trzymać go oburącz, na-
cisnąć uchwyty w dół. Gdy nóż rozłupujący za-
głębi się w drewnie należy nacisnąć jednocześnie
uchwyty w dół i na zewnątrz. Zapobiega wywie-
raniu nacisku przez drewno na płytkach uchwytu.
• Tylko podzielić proste dzienniki ciętych.
• Rozłupywać kłodę w pozycji pionowej.
• Nigdy nie rozłupywać w pozycji poziomej lub
w poprzek.
• Założyć rękawice ochronne podczas rozłupywa-
nia.
Racjonalne metody pracy
• Górna pozycja ok. 5 cm nad kłodą.
• Dolna pozycja ok. 10 cm nad stołem.
Uruchomienie
Sprawdzić, czy urządzenie jest całkowicie i prawidło-
wo zamontowane.
Przed każdym użyciem sprawdzić:
• przewody przyłączeniowe pod kątem uszkodzeń
(pęknięć, przecięć itp);
• maszynę pod kątem ewentualnych uszkodzeń;
• trwałe osadzenie wszystkich śrub;
• układ hydrauliczny pod kątem przecieków;
• poziom oleju.
126 PL
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
W przypadku pracy w temperaturze niższej niż 5°C
urządzenie należy pozostawić na biegu jałowym na
około 15 minut, aby umożliwić rozgrzanie oleju hy-
draulicznego.
Mocowanie łuparki
Do zabezpieczenia przed przesuwaniem łuparki słu-
żą dwa otwory wywiercone w podstawie.
Jeśli to konieczne, łuparkę można przymocować do
powierzchni roboczej dwoma kołkami (nie wchodzą
w zakres dostawy).
Odpowietrzanie, rys. 8
Przed uruchomieniem łuparki należy odpowietrzyć
układ hydrauliczny.
• Odkręcić korek odpowietrzający A o kilka obrotów,
tak aby powietrze mogło wydostać się ze zbiorni-
ka oleju.
• Pozostawić korek otwarty podczas pracy.
• Przed przeniesieniem łuparki ponownie zamknąć
korek, aby nie tracić oleju.
Jeżeli układ hydrauliczny nie zostanie odpowietrzo-
ny, pozostające powietrze może spowodować uszko-
dzenie uszczelek, a wraz z nimi całej łuparki.
Włączanie i wyłączanie, rys. 9
Nacisnąć zielony przycisk służący do włączania.
Nacisnąć czerwony przycisk służący do wyłączania.
Uwaga: Przed każdym użyciem sprawdzić działanie
wyłącznika poprzez jednokrotne włączenie i wyłą-
czenie.
Ponowne uruchamianie w przypadku przerwy w
zasilaniu (zwolnienie przy braku napięcia).
W przypadku awarii zasilania, przypadkowego wy-
ciągnięciu wtyczki lub uszkodzonego bezpiecznika,
urządzenie wyłącza się automatycznie.
Aby włączyć należy ponownie nacisnąć zielony przy-
cisk przełącznika.
Koniec pracy
• Przesunąć nóż rozłupujący do dolnej pozycji.
• Zwolnić jedno ramie robocze.
• Wyłączyć maszynę i wyjąć wtyczkę z gniazdka.
• Zamknąć korek odpowietrzający.
• Należy stosować się do ogólnych instrukcji kon-
serwacji.
m Połączenie elektryczne
Regularnie sprawdzać przewody połączeń elektrycz-
nych pod kątem uszkodzeń.
Upewnić się, że przewód przyłączeniowy nie jest
podłączony do sieci elektrycznej podczas jego
sprawdzania.
Przewody połączeń elektrycznych muszą być zgod-
ne z odpowiednimi normami VDE oraz DIN. Należy
stosować wyłącznie przewody przyłączeniowe z ko-
dem H 07 RN.
