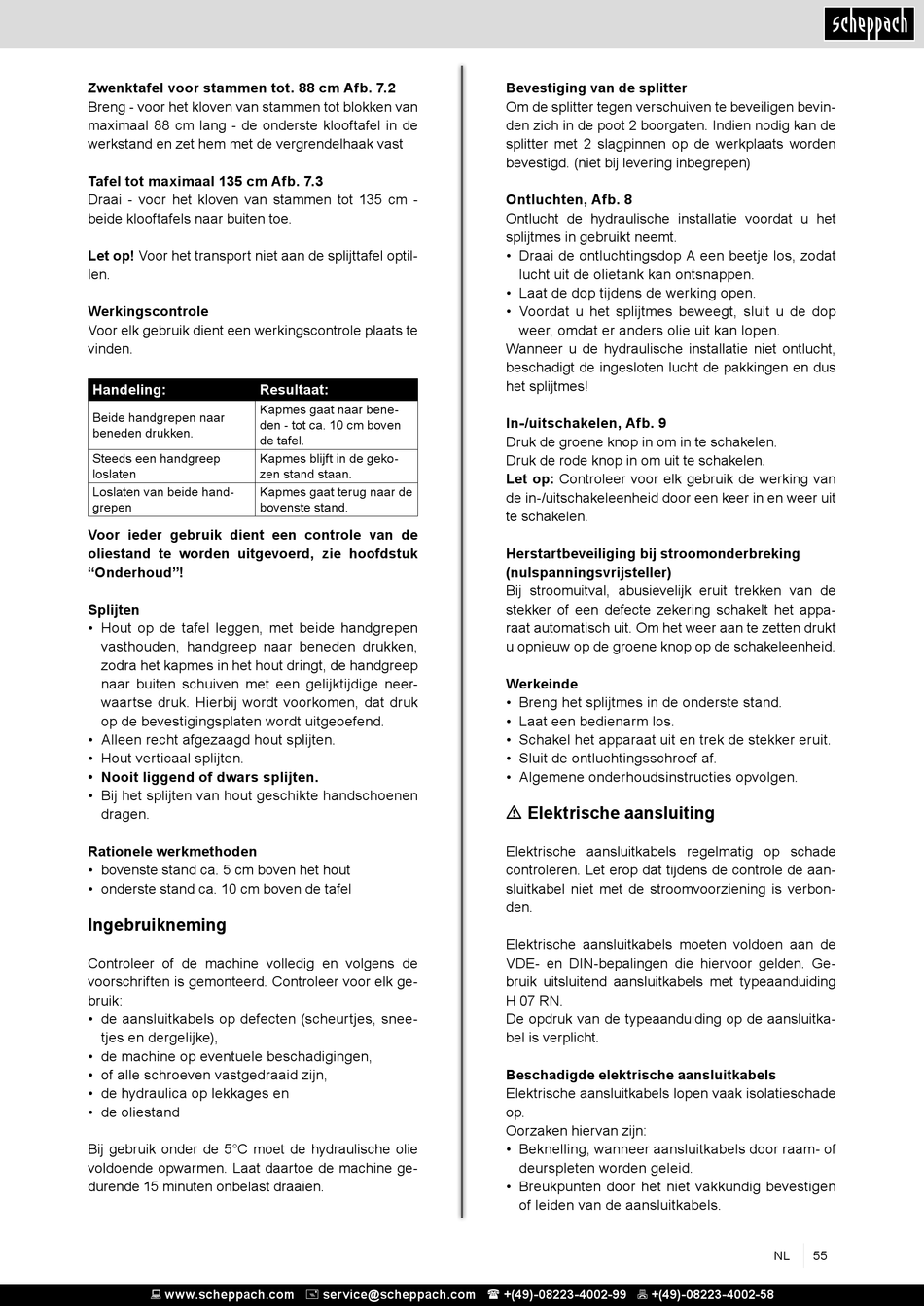

Zwenktafel voor stammen tot. 88 cm Afb. 7.2
Breng - voor het kloven van stammen tot blokken van
maximaal 88 cm lang - de onderste klooftafel in de
werkstand en zet hem met de vergrendelhaak vast
Tafel tot maximaal 135 cm Afb. 7.3
Draai - voor het kloven van stammen tot 135 cm -
beide klooftafels naar buiten toe.
Let op! Voor het transport niet aan de splijttafel optil-
len.
Werkingscontrole
Voor elk gebruik dient een werkingscontrole plaats te
vinden.
Handeling: Resultaat:
Kapmes gaat naar bene-
Beide handgrepen naar
den - tot ca. 10 cm boven
beneden drukken.
de tafel.
Steeds een handgreep Kapmes blijft in de geko-
loslaten zen stand staan.
Loslaten van beide hand- Kapmes gaat terug naar de
grepen bovenste stand.
Voor ieder gebruik dient een controle van de
oliestand te worden uitgevoerd, zie hoofdstuk
"Onderhoud"!
Splijten
• Hout op de tafel leggen, met beide handgrepen
vasthouden, handgreep naar beneden drukken,
zodra het kapmes in het hout dringt, de handgreep
naar buiten schuiven met een gelijktijdige neer-
waartse druk. Hierbij wordt voorkomen, dat druk
op de bevestigingsplaten wordt uitgeoefend.
• Alleen recht afgezaagd hout splijten.
• Hout verticaal splijten.
• Nooit liggend of dwars splijten.
• Bij het splijten van hout geschikte handschoenen
dragen.
Rationele werkmethoden
• bovenste stand ca. 5 cm boven het hout
• onderste stand ca. 10 cm boven de tafel
Ingebruikneming
Controleer of de machine volledig en volgens de
voorschriften is gemonteerd. Controleer voor elk ge-
bruik:
• de aansluitkabels op defecten (scheurtjes, snee-
tjes en dergelijke),
• de machine op eventuele beschadigingen,
• of alle schroeven vastgedraaid zijn,
• de hydraulica op lekkages en
• de oliestand
Bij gebruik onder de 5°C moet de hydraulische olie
voldoende opwarmen. Laat daartoe de machine ge-
durende 15 minuten onbelast draaien.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Bevestiging van de splitter
Om de splitter tegen verschuiven te beveiligen bevin-
den zich in de poot 2 boorgaten. Indien nodig kan de
splitter met 2 slagpinnen op de werkplaats worden
bevestigd. (niet bij levering inbegrepen)
Ontluchten, Afb. 8
Ontlucht de hydraulische installatie voordat u het
splijtmes in gebruikt neemt.
• Draai de ontluchtingsdop A een beetje los, zodat
lucht uit de olietank kan ontsnappen.
• Laat de dop tijdens de werking open.
• Voordat u het splijtmes beweegt, sluit u de dop
weer, omdat er anders olie uit kan lopen.
Wanneer u de hydraulische installatie niet ontlucht,
beschadigt de ingesloten lucht de pakkingen en dus
het splijtmes!
In-/uitschakelen, Afb. 9
Druk de groene knop in om in te schakelen.
Druk de rode knop in om uit te schakelen.
Let op: Controleer voor elk gebruik de werking van
de in-/uitschakeleenheid door een keer in en weer uit
te schakelen.
Herstartbeveiliging bij stroomonderbreking
(nulspanningsvrijsteller)
Bij stroomuitval, abusievelijk eruit trekken van de
stekker of een defecte zekering schakelt het appa-
raat automatisch uit. Om het weer aan te zetten drukt
u opnieuw op de groene knop op de schakeleenheid.
Werkeinde
• Breng het splijtmes in de onderste stand.
• Laat een bedienarm los.
• Schakel het apparaat uit en trek de stekker eruit.
• Sluit de ontluchtingsschroef af.
• Algemene onderhoudsinstructies opvolgen.
m Elektrische aansluiting
Elektrische aansluitkabels regelmatig op schade
controleren. Let erop dat tijdens de controle de aan-
sluitkabel niet met de stroomvoorziening is verbon-
den.
Elektrische aansluitkabels moeten voldoen aan de
VDE- en DIN-bepalingen die hiervoor gelden. Ge-
bruik uitsluitend aansluitkabels met typeaanduiding
H 07 RN.
De opdruk van de typeaanduiding op de aansluitka-
bel is verplicht.
Beschadigde elektrische aansluitkabels
Elektrische aansluitkabels lopen vaak isolatieschade
op.
Oorzaken hiervan zijn:
• Beknelling, wanneer aansluitkabels door raam- of
deurspleten worden geleid.
• Breukpunten door het niet vakkundig bevestigen
of leiden van de aansluitkabels.
NL 55
