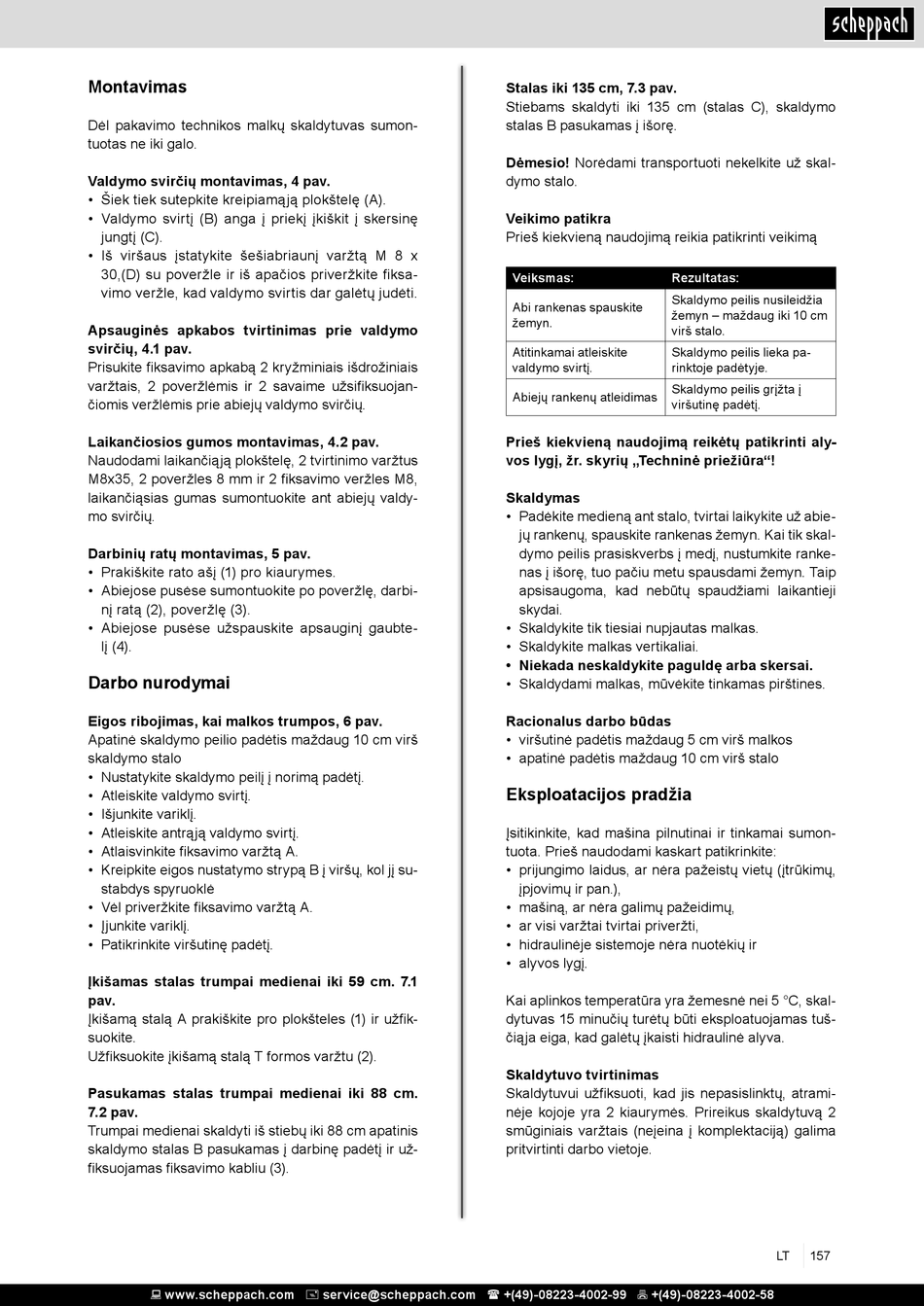

Montavimas
Dėl pakavimo technikos malkų skaldytuvas sumon-
tuotas ne iki galo.
Valdymo svirčių montavimas, 4 pav.
• Šiek tiek sutepkite kreipiamąją plokštelę (A).
• Valdymo svirtį (B) anga į priekį įkiškit į skersinę
jungtį (C).
• Iš viršaus įstatykite šešiabriaunį varžtą M 8 x
30,(D) su poveržle ir iš apačios priveržkite fiksa-
vimo veržle, kad valdymo svirtis dar galėtų judėti.
Apsauginės apkabos tvirtinimas prie valdymo
svirčių, 4.1 pav.
Prisukite fiksavimo apkabą 2 kryžminiais išdrožiniais
varžtais, 2 poveržlėmis ir 2 savaime užsifiksuojan-
čiomis veržlėmis prie abiejų valdymo svirčių.
Laikančiosios gumos montavimas, 4.2 pav.
Naudodami laikančiąją plokštelę, 2 tvirtinimo varžtus
M8x35, 2 poveržles 8 mm ir 2 fiksavimo veržles M8,
laikančiąsias gumas sumontuokite ant abiejų valdy-
mo svirčių.
Darbinių ratų montavimas, 5 pav.
• Prakiškite rato ašį (1) pro kiaurymes.
• Abiejose pusėse sumontuokite po poveržlę, darbi-
nį ratą (2), poveržlę (3).
• Abiejose pusėse užspauskite apsauginį gaubte-
lį (4).

Darbo nurodymai

Eigos ribojimas, kai malkos trumpos, 6 pav.
Apatinė skaldymo peilio padėtis maždaug 10 cm virš
skaldymo stalo
• Nustatykite skaldymo peilį į norimą padėtį.
• Atleiskite valdymo svirtį.
• Išjunkite variklį.
• Atleiskite antrąją valdymo svirtį.
• Atlaisvinkite fiksavimo varžtą A.
• Kreipkite eigos nustatymo strypą B į viršų, kol jį su-
stabdys spyruoklė
• Vėl priveržkite fiksavimo varžtą A.
• Įjunkite variklį.
• Patikrinkite viršutinę padėtį.
Įkišamas stalas trumpai medienai iki 59 cm. 7.1
pav.
Įkišamą stalą A prakiškite pro plokšteles (1) ir užfik-
suokite.
Užfiksuokite įkišamą stalą T formos varžtu (2).
Pasukamas stalas trumpai medienai iki 88 cm.
7.2 pav.
Trumpai medienai skaldyti iš stiebų iki 88 cm apatinis
skaldymo stalas B pasukamas į darbinę padėtį ir už-
fiksuojamas fiksavimo kabliu (3).
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Stalas iki 135 cm, 7.3 pav.
Stiebams skaldyti iki 135 cm (stalas C), skaldymo
stalas B pasukamas į išorę.
Dėmesio! Norėdami transportuoti nekelkite už skal-
dymo stalo.
Veikimo patikra
Prieš kiekvieną naudojimą reikia patikrinti veikimą
Veiksmas: Rezultatas:
Skaldymo peilis nusileidžia
Abi rankenas spauskite
žemyn – maždaug iki 10 cm
žemyn.
virš stalo.
Atitinkamai atleiskite Skaldymo peilis lieka pa-
valdymo svirtį. rinktoje padėtyje.
Skaldymo peilis grįžta į
Abiejų rankenų atleidimas
viršutinę padėtį.
Prieš kiekvieną naudojimą reikėtų patikrinti aly-
vos lygį, žr. skyrių „Techninė priežiūra"!
Skaldymas
• Padėkite medieną ant stalo, tvirtai laikykite už abie-
jų rankenų, spauskite rankenas žemyn. Kai tik skal-
dymo peilis prasiskverbs į medį, nustumkite ranke-
nas į išorę, tuo pačiu metu spausdami žemyn. Taip
apsisaugoma, kad nebūtų spaudžiami laikantieji
skydai.
• Skaldykite tik tiesiai nupjautas malkas.
• Skaldykite malkas vertikaliai.
• Niekada neskaldykite paguldę arba skersai.
• Skaldydami malkas, mūvėkite tinkamas pirštines.
Racionalus darbo būdas
• viršutinė padėtis maždaug 5 cm virš malkos
• apatinė padėtis maždaug 10 cm virš stalo
Eksploatacijos pradžia
Įsitikinkite, kad mašina pilnutinai ir tinkamai sumon-
tuota. Prieš naudodami kaskart patikrinkite:
• prijungimo laidus, ar nėra pažeistų vietų (įtrūkimų,
įpjovimų ir pan.),
• mašiną, ar nėra galimų pažeidimų,
• ar visi varžtai tvirtai priveržti,
• hidraulinėje sistemoje nėra nuotėkių ir
• alyvos lygį.
Kai aplinkos temperatūra yra žemesnė nei 5 °C, skal-
dytuvas 15 minučių turėtų būti eksploatuojamas tuš-
čiąja eiga, kad galėtų įkaisti hidraulinė alyva.
Skaldytuvo tvirtinimas
Skaldytuvui užfiksuoti, kad jis nepasislinktų, atrami-
nėje kojoje yra 2 kiaurymės. Prireikus skaldytuvą 2
smūginiais varžtais (neįeina į komplektaciją) galima
pritvirtinti darbo vietoje.
