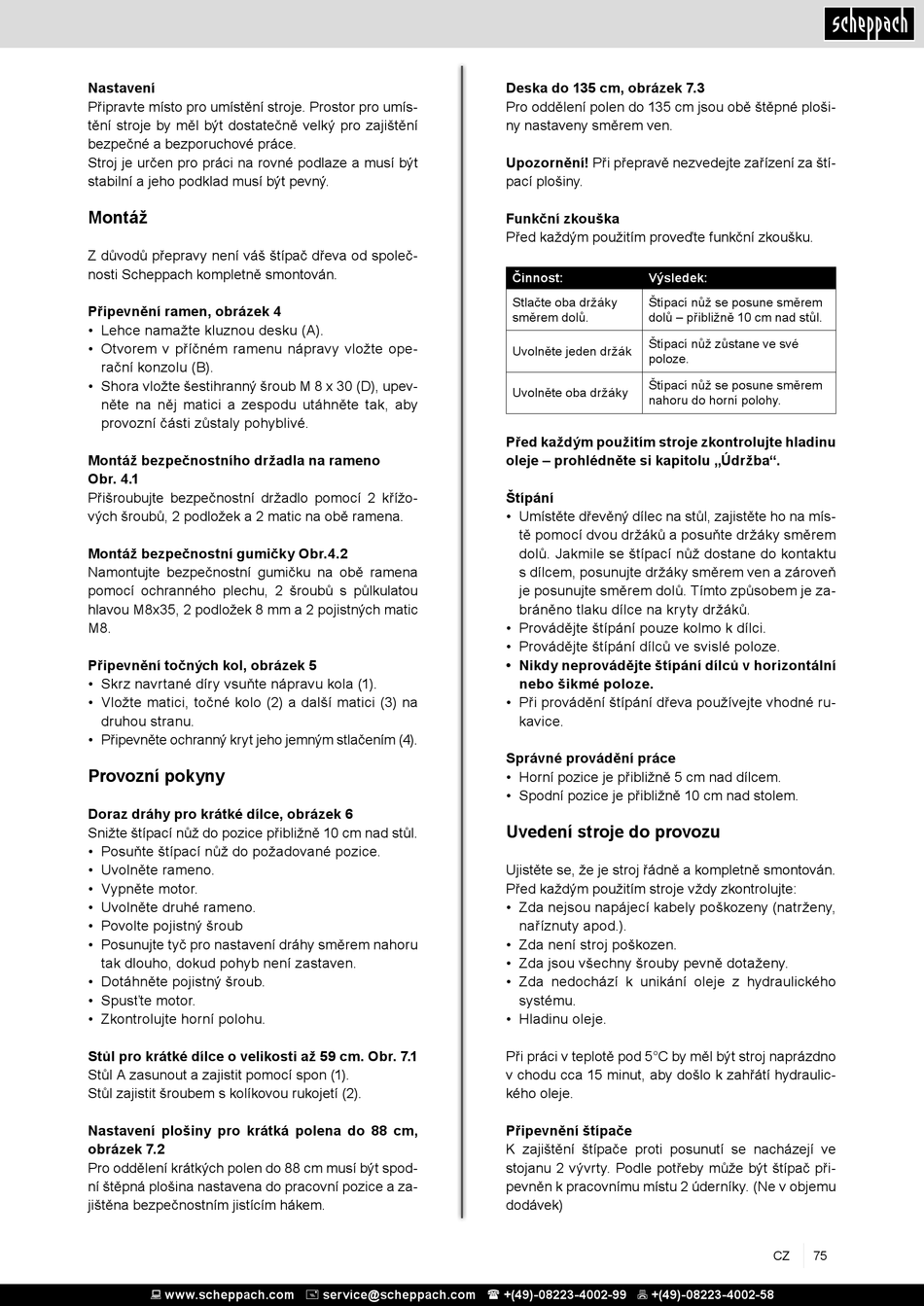

Nastavení
Připravte místo pro umístění stroje. Prostor pro umís-
tění stroje by měl být dostatečně velký pro zajištění
bezpečné a bezporuchové práce.
Stroj je určen pro práci na rovné podlaze a musí být
stabilní a jeho podklad musí být pevný.
Montáž
Z důvodů přepravy není váš štípač dřeva od společ-
nosti Scheppach kompletně smontován.
Připevnění ramen, obrázek 4
• Lehce namažte kluznou desku (A).
• Otvorem v příčném ramenu nápravy vložte ope-
rační konzolu (B).
• Shora vložte šestihranný šroub M 8 x 30 (D), upev-
něte na něj matici a zespodu utáhněte tak, aby
provozní části zůstaly pohyblivé.
Montáž bezpečnostního držadla na rameno
Obr. 4.1
Přišroubujte bezpečnostní držadlo pomocí 2 křížo-
vých šroubů, 2 podložek a 2 matic na obě ramena.
Montáž bezpečnostní gumičky Obr.4.2
Namontujte bezpečnostní gumičku na obě ramena
pomocí ochranného plechu, 2 šroubů s půlkulatou
hlavou M8x35, 2 podložek 8 mm a 2 pojistných matic
M8.
Připevnění točných kol, obrázek 5
• Skrz navrtané díry vsuňte nápravu kola (1).
• Vložte matici, točné kolo (2) a další matici (3) na
druhou stranu.
• Připevněte ochranný kryt jeho jemným stlačením (4).
Provozní pokyny
Doraz dráhy pro krátké dílce, obrázek 6
Snižte štípací nůž do pozice přibližně 10 cm nad stůl.
• Posuňte štípací nůž do požadované pozice.
• Uvolněte rameno.
• Vypněte motor.
• Uvolněte druhé rameno.
• Povolte pojistný šroub
• Posunujte tyč pro nastavení dráhy směrem nahoru
tak dlouho, dokud pohyb není zastaven.
• Dotáhněte pojistný šroub.
• Spusťte motor.
• Zkontrolujte horní polohu.
Stůl pro krátké dílce o velikosti až 59 cm. Obr. 7.1
Stůl A zasunout a zajistit pomocí spon (1).
Stůl zajistit šroubem s kolíkovou rukojetí (2).
Nastavení plošiny pro krátká polena do 88 cm,
obrázek 7.2
Pro oddělení krátkých polen do 88 cm musí být spod-
ní štěpná plošina nastavena do pracovní pozice a za-
jištěna bezpečnostním jistícím hákem.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Deska do 135 cm, obrázek 7.3
Pro oddělení polen do 135 cm jsou obě štěpné ploši-
ny nastaveny směrem ven.
Upozornění! Při přepravě nezvedejte zařízení za ští-
pací plošiny.
Funkční zkouška
Před každým použitím proveďte funkční zkoušku.
Činnost: Výsledek:
Stlačte oba držáky Štípací nůž se posune směrem
směrem dolů. dolů – přibližně 10 cm nad stůl.
Štípací nůž zůstane ve své
Uvolněte jeden držák
poloze.
Štípací nůž se posune směrem
Uvolněte oba držáky
nahoru do horní polohy.
Před každým použitím stroje zkontrolujte hladinu
oleje – prohlédněte si kapitolu „Údržba".
Štípání
• Umístěte dřevěný dílec na stůl, zajistěte ho na mís-
tě pomocí dvou držáků a posuňte držáky směrem
dolů. Jakmile se štípací nůž dostane do kontaktu
s dílcem, posunujte držáky směrem ven a zároveň
je posunujte směrem dolů. Tímto způsobem je za-
bráněno tlaku dílce na kryty držáků.
• Provádějte štípání pouze kolmo k dílci.
• Provádějte štípání dílců ve svislé poloze.
• Nikdy neprovádějte štípání dílců v horizontální
nebo šikmé poloze.
• Při provádění štípání dřeva používejte vhodné ru-
kavice.
Správné provádění práce
• Horní pozice je přibližně 5 cm nad dílcem.
• Spodní pozice je přibližně 10 cm nad stolem.
Uvedení stroje do provozu
Ujistěte se, že je stroj řádně a kompletně smontován.
Před každým použitím stroje vždy zkontrolujte:
• Zda nejsou napájecí kabely poškozeny (natrženy,
naříznuty apod.).
• Zda není stroj poškozen.
• Zda jsou všechny šrouby pevně dotaženy.
• Zda nedochází k unikání oleje z hydraulického
systému.
• Hladinu oleje.
Při práci v teplotě pod 5°C by měl být stroj naprázdno
v chodu cca 15 minut, aby došlo k zahřátí hydraulic-
kého oleje.
Připevnění štípače
K zajištění štípače proti posunutí se nacházejí ve
stojanu 2 vývrty. Podle potřeby může být štípač při-
pevněn k pracovnímu místu 2 úderníky. (Ne v objemu
dodávek)
