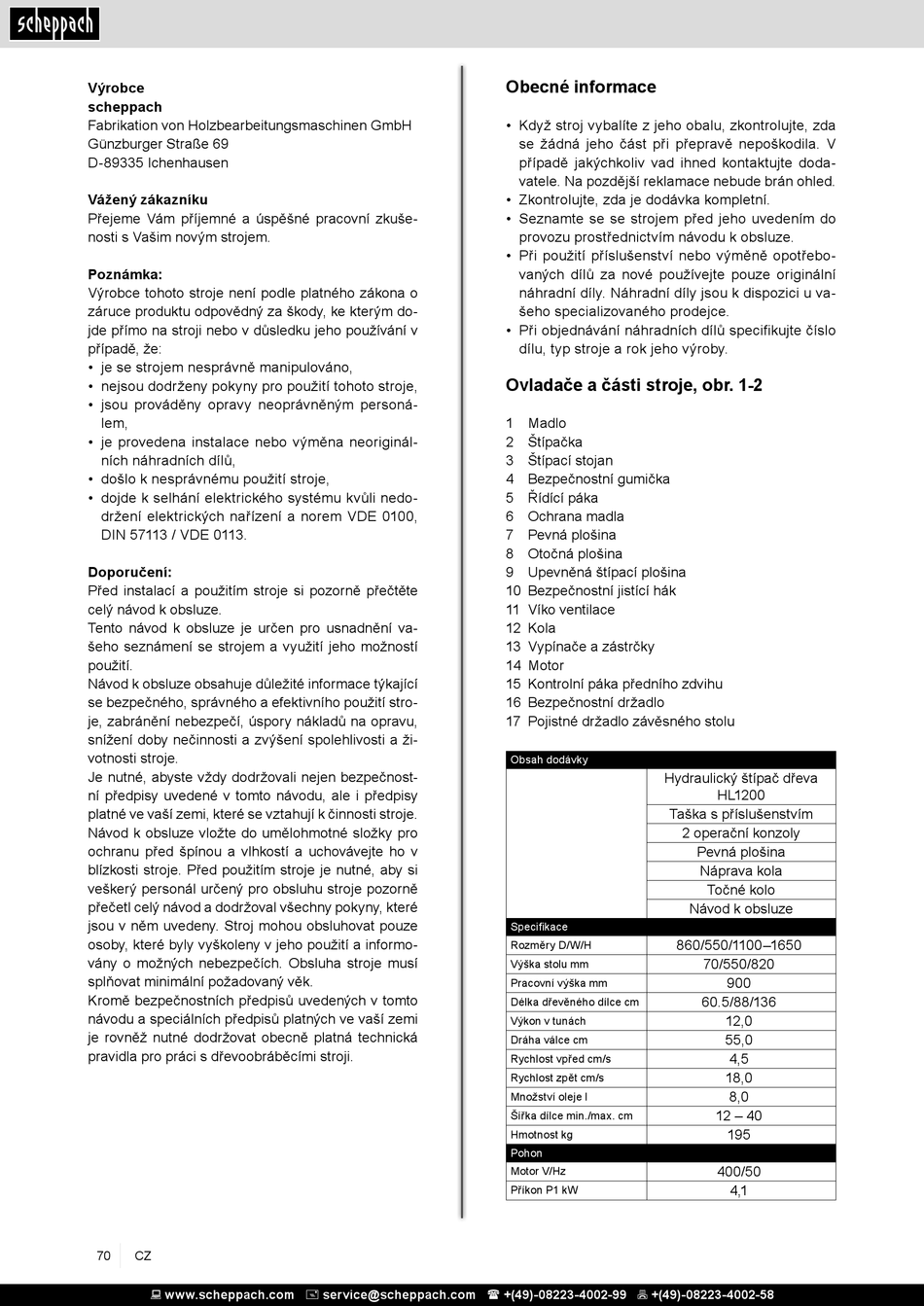

Výrobce
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Vážený zákazníku
Přejeme Vám příjemné a úspěšné pracovní zkuše-
nosti s Vašim novým strojem.
Poznámka:
Výrobce tohoto stroje není podle platného zákona o
záruce produktu odpovědný za škody, ke kterým do-
jde přímo na stroji nebo v důsledku jeho používání v
případě, že:
• je se strojem nesprávně manipulováno,
• nejsou dodrženy pokyny pro použití tohoto stroje,
• jsou prováděny opravy neoprávněným personá-
lem,
• je provedena instalace nebo výměna neoriginál-
ních náhradních dílů,
• došlo k nesprávnému použití stroje,
• dojde k selhání elektrického systému kvůli nedo-
držení elektrických nařízení a norem VDE 0100,
DIN 57113 / VDE 0113.
Doporučení:
Před instalací a použitím stroje si pozorně přečtěte
celý návod k obsluze.
Tento návod k obsluze je určen pro usnadnění va-
šeho seznámení se strojem a využití jeho možností
použití.
Návod k obsluze obsahuje důležité informace týkající
se bezpečného, správného a efektivního použití stro-
je, zabránění nebezpečí, úspory nákladů na opravu,
snížení doby nečinnosti a zvýšení spolehlivosti a ži-
votnosti stroje.
Je nutné, abyste vždy dodržovali nejen bezpečnost-
ní předpisy uvedené v tomto návodu, ale i předpisy
platné ve vaší zemi, které se vztahují k činnosti stroje.
Návod k obsluze vložte do umělohmotné složky pro
ochranu před špínou a vlhkostí a uchovávejte ho v
blízkosti stroje. Před použitím stroje je nutné, aby si
veškerý personál určený pro obsluhu stroje pozorně
přečetl celý návod a dodržoval všechny pokyny, které
jsou v něm uvedeny. Stroj mohou obsluhovat pouze
osoby, které byly vyškoleny v jeho použití a informo-
vány o možných nebezpečích. Obsluha stroje musí
splňovat minimální požadovaný věk.
Kromě bezpečnostních předpisů uvedených v tomto
návodu a speciálních předpisů platných ve vaší zemi
je rovněž nutné dodržovat obecně platná technická
pravidla pro práci s dřevoobráběcími stroji.
70 CZ
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Obecné informace
• Když stroj vybalíte z jeho obalu, zkontrolujte, zda
se žádná jeho část při přepravě nepoškodila. V
případě jakýchkoliv vad ihned kontaktujte doda-
vatele. Na pozdější reklamace nebude brán ohled.
• Zkontrolujte, zda je dodávka kompletní.
• Seznamte se se strojem před jeho uvedením do
provozu prostřednictvím návodu k obsluze.
• Při použití příslušenství nebo výměně opotřebo-
vaných dílů za nové používejte pouze originální
náhradní díly. Náhradní díly jsou k dispozici u va-
šeho specializovaného prodejce.
• Při objednávání náhradních dílů specifikujte číslo
dílu, typ stroje a rok jeho výroby.
Ovladače a části stroje, obr. 1-2
1 Madlo
2 Štípačka
3 Štípací stojan
4 Bezpečnostní gumička
5 Řídící páka
6 Ochrana madla
7 Pevná plošina
8 Otočná plošina
9 Upevněná štípací plošina
10 Bezpečnostní jistící hák
11 Víko ventilace
12 Kola
13 Vypínače a zástrčky
14 Motor
15 Kontrolní páka předního zdvihu
16 Bezpečnostní držadlo
17 Pojistné držadlo závěsného stolu
Obsah dodávky
Hydraulický štípač dřeva
Taška s příslušenstvím
Specifikace
860/550/1100–1650
Rozměry D/W/H
Výška stolu mm
Pracovní výška mm
Délka dřevěného dílce cm
Výkon v tunách
Dráha válce cm
Rychlost vpřed cm/s
Rychlost zpět cm/s
Množství oleje l
Šířka dílce min./max. cm
Hmotnost kg
Pohon
Motor V/Hz
Příkon P1 kW
HL1200
2 operační konzoly
Pevná plošina
Náprava kola
Točné kolo
Návod k obsluze
70/550/820
900
60.5/88/136
12,0
55,0
4,5
18,0
8,0
12 – 40
195
400/50
4,1
