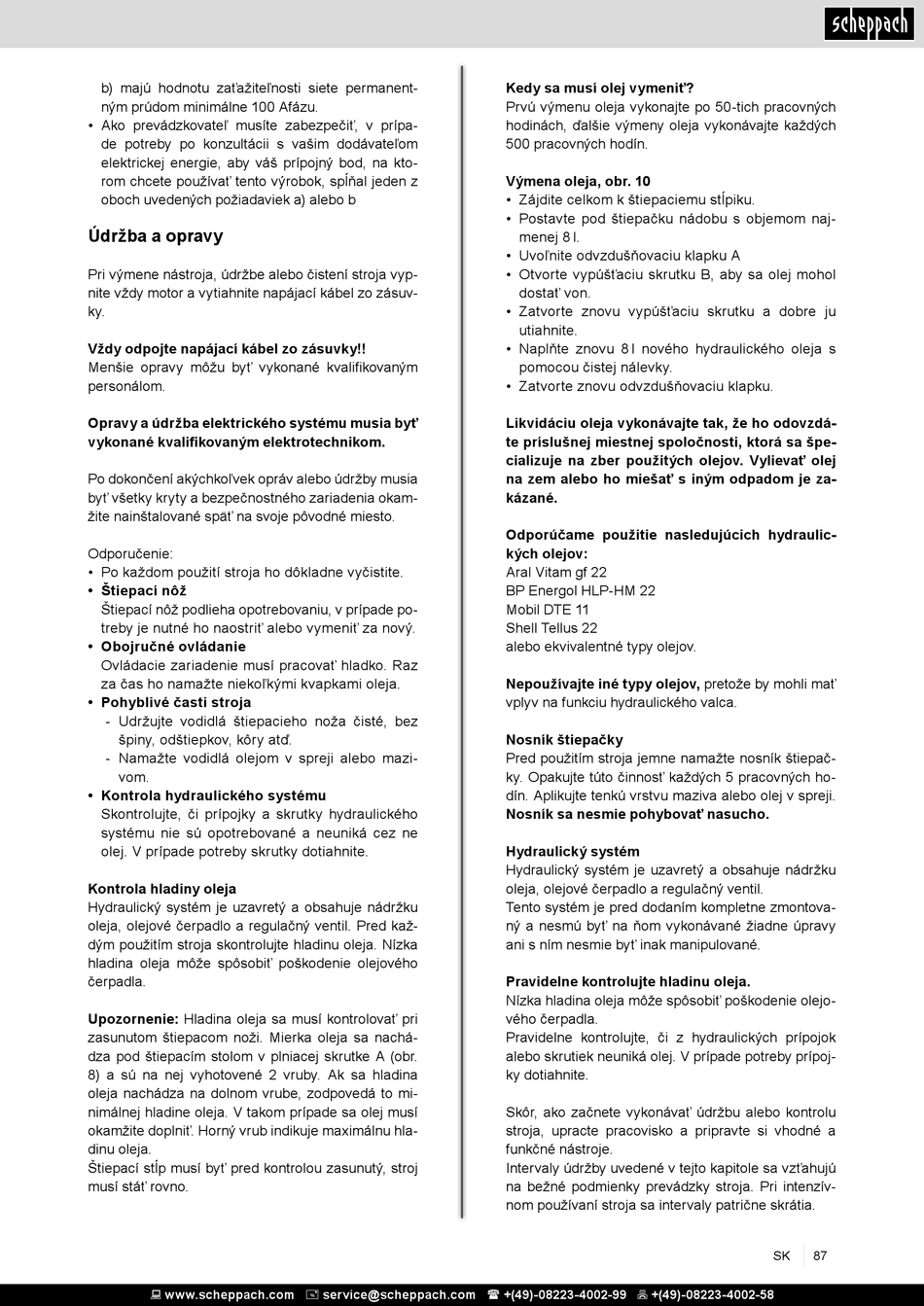

Scheppach HL1200 Original Anleitungen Seite 87

b) majú hodnotu zaťažiteľnosti siete permanent-
ným prúdom minimálne 100 Afázu.
• Ako prevádzkovateľ musíte zabezpečiť, v prípa-
de potreby po konzultácii s vašim dodávateľom
elektrickej energie, aby váš prípojný bod, na kto-
rom chcete používať tento výrobok, spĺňal jeden z
oboch uvedených požiadaviek a) alebo b
Údržba a opravy
Pri výmene nástroja, údržbe alebo čistení stroja vyp-
nite vždy motor a vytiahnite napájací kábel zo zásuv-
ky.
Vždy odpojte napájací kábel zo zásuvky!!
Menšie opravy môžu byť vykonané kvalifikovaným
personálom.
Opravy a údržba elektrického systému musia byť
vykonané kvalifikovaným elektrotechnikom.
Po dokončení akýchkoľvek opráv alebo údržby musia
byť všetky kryty a bezpečnostného zariadenia okam-
žite nainštalované späť na svoje pôvodné miesto.
Odporučenie:
• Po každom použití stroja ho dôkladne vyčistite.
• Štiepací nôž
Štiepací nôž podlieha opotrebovaniu, v prípade po-
treby je nutné ho naostriť alebo vymeniť za nový.
• Obojručné ovládanie
Ovládacie zariadenie musí pracovať hladko. Raz
za čas ho namažte niekoľkými kvapkami oleja.
• Pohyblivé časti stroja
- Udržujte vodidlá štiepacieho noža čisté, bez
špiny, odštiepkov, kôry atď.
- Namažte vodidlá olejom v spreji alebo mazi-
vom.
• Kontrola hydraulického systému
Skontrolujte, či prípojky a skrutky hydraulického
systému nie sú opotrebované a neuniká cez ne
olej. V prípade potreby skrutky dotiahnite.
Kontrola hladiny oleja
Hydraulický systém je uzavretý a obsahuje nádržku
oleja, olejové čerpadlo a regulačný ventil. Pred kaž-
dým použitím stroja skontrolujte hladinu oleja. Nízka
hladina oleja môže spôsobiť poškodenie olejového
čerpadla.
Upozornenie: Hladina oleja sa musí kontrolovať pri
zasunutom štiepacom noži. Mierka oleja sa nachá-
dza pod štiepacím stolom v plniacej skrutke A (obr.
8) a sú na nej vyhotovené 2 vruby. Ak sa hladina
oleja nachádza na dolnom vrube, zodpovedá to mi-
nimálnej hladine oleja. V takom prípade sa olej musí
okamžite doplniť. Horný vrub indikuje maximálnu hla-
dinu oleja.
Štiepací stĺp musí byť pred kontrolou zasunutý, stroj
musí stáť rovno.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Kedy sa musí olej vymeniť?
Prvú výmenu oleja vykonajte po 50-tich pracovných
hodinách, ďalšie výmeny oleja vykonávajte každých
500 pracovných hodín.
Výmena oleja, obr. 10
• Zájdite celkom k štiepaciemu stĺpiku.
• Postavte pod štiepačku nádobu s objemom naj-
menej 8 l.
• Uvoľnite odvzdušňovaciu klapku A
• Otvorte vypúšťaciu skrutku B, aby sa olej mohol
dostať von.
• Zatvorte znovu vypúšťaciu skrutku a dobre ju
utiahnite.
• Naplňte znovu 8 l nového hydraulického oleja s
pomocou čistej nálevky.
• Zatvorte znovu odvzdušňovaciu klapku.
Likvidáciu oleja vykonávajte tak, že ho odovzdá-
te príslušnej miestnej spoločnosti, ktorá sa špe-
cializuje na zber použitých olejov. Vylievať olej
na zem alebo ho miešať s iným odpadom je za-
kázané.
Odporúčame použitie nasledujúcich hydraulic-
kých olejov:
Aral Vitam gf 22
BP Energol HLP-HM 22
Mobil DTE 11
Shell Tellus 22
alebo ekvivalentné typy olejov.
Nepoužívajte iné typy olejov, pretože by mohli mať
vplyv na funkciu hydraulického valca.
Nosník štiepačky
Pred použitím stroja jemne namažte nosník štiepač-
ky. Opakujte túto činnosť každých 5 pracovných ho-
dín. Aplikujte tenkú vrstvu maziva alebo olej v spreji.
Nosník sa nesmie pohybovať nasucho.
Hydraulický systém
Hydraulický systém je uzavretý a obsahuje nádržku
oleja, olejové čerpadlo a regulačný ventil.
Tento systém je pred dodaním kompletne zmontova-
ný a nesmú byť na ňom vykonávané žiadne úpravy
ani s ním nesmie byť inak manipulované.
Pravidelne kontrolujte hladinu oleja.
Nízka hladina oleja môže spôsobiť poškodenie olejo-
vého čerpadla.
Pravidelne kontrolujte, či z hydraulických prípojok
alebo skrutiek neuniká olej. V prípade potreby prípoj-
ky dotiahnite.
Skôr, ako začnete vykonávať údržbu alebo kontrolu
stroja, upracte pracovisko a pripravte si vhodné a
funkčné nástroje.
Intervaly údržby uvedené v tejto kapitole sa vzťahujú
na bežné podmienky prevádzky stroja. Pri intenzív-
nom používaní stroja sa intervaly patrične skrátia.
SK 87
