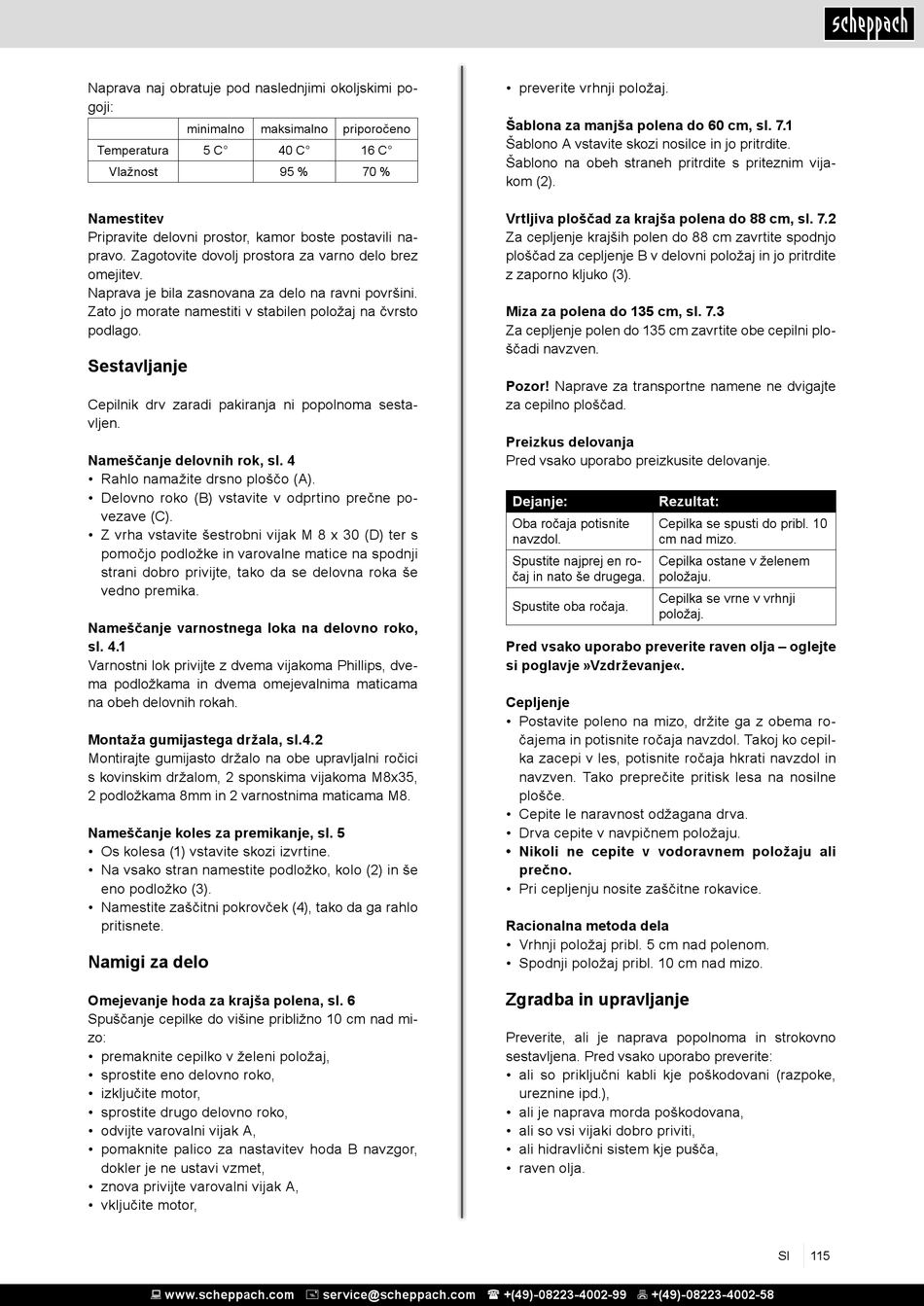

Naprava naj obratuje pod naslednjimi okoljskimi po-
goji:
minimalno maksimalno
Temperatura 5 C°
Vlažnost
Namestitev
Pripravite delovni prostor, kamor boste postavili na-
pravo. Zagotovite dovolj prostora za varno delo brez
omejitev.
Naprava je bila zasnovana za delo na ravni površini.
Zato jo morate namestiti v stabilen položaj na čvrsto
podlago.
Sestavljanje
Cepilnik drv zaradi pakiranja ni popolnoma sesta-
vljen.
Nameščanje delovnih rok, sl. 4
• Rahlo namažite drsno ploščo (A).
• Delovno roko (B) vstavite v odprtino prečne po-
vezave (C).
• Z vrha vstavite šestrobni vijak M 8 x 30 (D) ter s
pomočjo podložke in varovalne matice na spodnji
strani dobro privijte, tako da se delovna roka še
vedno premika.
Nameščanje varnostnega loka na delovno roko,
sl. 4.1
Varnostni lok privijte z dvema vijakoma Phillips, dve-
ma podložkama in dvema omejevalnima maticama
na obeh delovnih rokah.
Montaža gumijastega držala, sl.4.2
Montirajte gumijasto držalo na obe upravljalni ročici
s kovinskim držalom, 2 sponskima vijakoma M8x35,
2 podložkama 8mm in 2 varnostnima maticama M8.
Nameščanje koles za premikanje, sl. 5
• Os kolesa (1) vstavite skozi izvrtine.
• Na vsako stran namestite podložko, kolo (2) in še
eno podložko (3).
• Namestite zaščitni pokrovček (4), tako da ga rahlo
pritisnete.
Namigi za delo
Omejevanje hoda za krajša polena, sl. 6
Spuščanje cepilke do višine približno 10 cm nad mi-
zo:
• premaknite cepilko v želeni položaj,
• sprostite eno delovno roko,
• izključite motor,
• sprostite drugo delovno roko,
• odvijte varovalni vijak A,
• pomaknite palico za nastavitev hoda B navzgor,
dokler je ne ustavi vzmet,
• znova privijte varovalni vijak A,
• vključite motor,
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
priporočeno
40 C° 16 C°
95 % 70 %
• preverite vrhnji položaj.
Šablona za manjša polena do 60 cm, sl. 7.1
Šablono A vstavite skozi nosilce in jo pritrdite.
Šablono na obeh straneh pritrdite s priteznim vija-
kom (2).
Vrtljiva ploščad za krajša polena do 88 cm, sl. 7.2
Za cepljenje krajših polen do 88 cm zavrtite spodnjo
ploščad za cepljenje B v delovni položaj in jo pritrdite
z zaporno kljuko (3).
Miza za polena do 135 cm, sl. 7.3
Za cepljenje polen do 135 cm zavrtite obe cepilni plo-
ščadi navzven.
Pozor! Naprave za transportne namene ne dvigajte
za cepilno ploščad.
Preizkus delovanja
Pred vsako uporabo preizkusite delovanje.
Dejanje: Rezultat:
Oba ročaja potisnite Cepilka se spusti do pribl. 10
navzdol. cm nad mizo.
Spustite najprej en ro- Cepilka ostane v želenem
čaj in nato še drugega. položaju.
Cepilka se vrne v vrhnji
Spustite oba ročaja.
položaj.
Pred vsako uporabo preverite raven olja – oglejte
si poglavje »Vzdrževanje«.
Cepljenje
• Postavite poleno na mizo, držite ga z obema ro-
čajema in potisnite ročaja navzdol. Takoj ko cepil-
ka zacepi v les, potisnite ročaja hkrati navzdol in
navzven. Tako preprečite pritisk lesa na nosilne
plošče.
• Cepite le naravnost odžagana drva.
• Drva cepite v navpičnem položaju.
• Nikoli ne cepite v vodoravnem položaju ali
prečno.
• Pri cepljenju nosite zaščitne rokavice.
Racionalna metoda dela
• Vrhnji položaj pribl. 5 cm nad polenom.
• Spodnji položaj pribl. 10 cm nad mizo.

Zgradba in upravljanje

Preverite, ali je naprava popolnoma in strokovno
sestavljena. Pred vsako uporabo preverite:
• ali so priključni kabli kje poškodovani (razpoke,
ureznine ipd.),
• ali je naprava morda poškodovana,
• ali so vsi vijaki dobro priviti,
• ali hidravlični sistem kje pušča,
• raven olja.
SI 115
