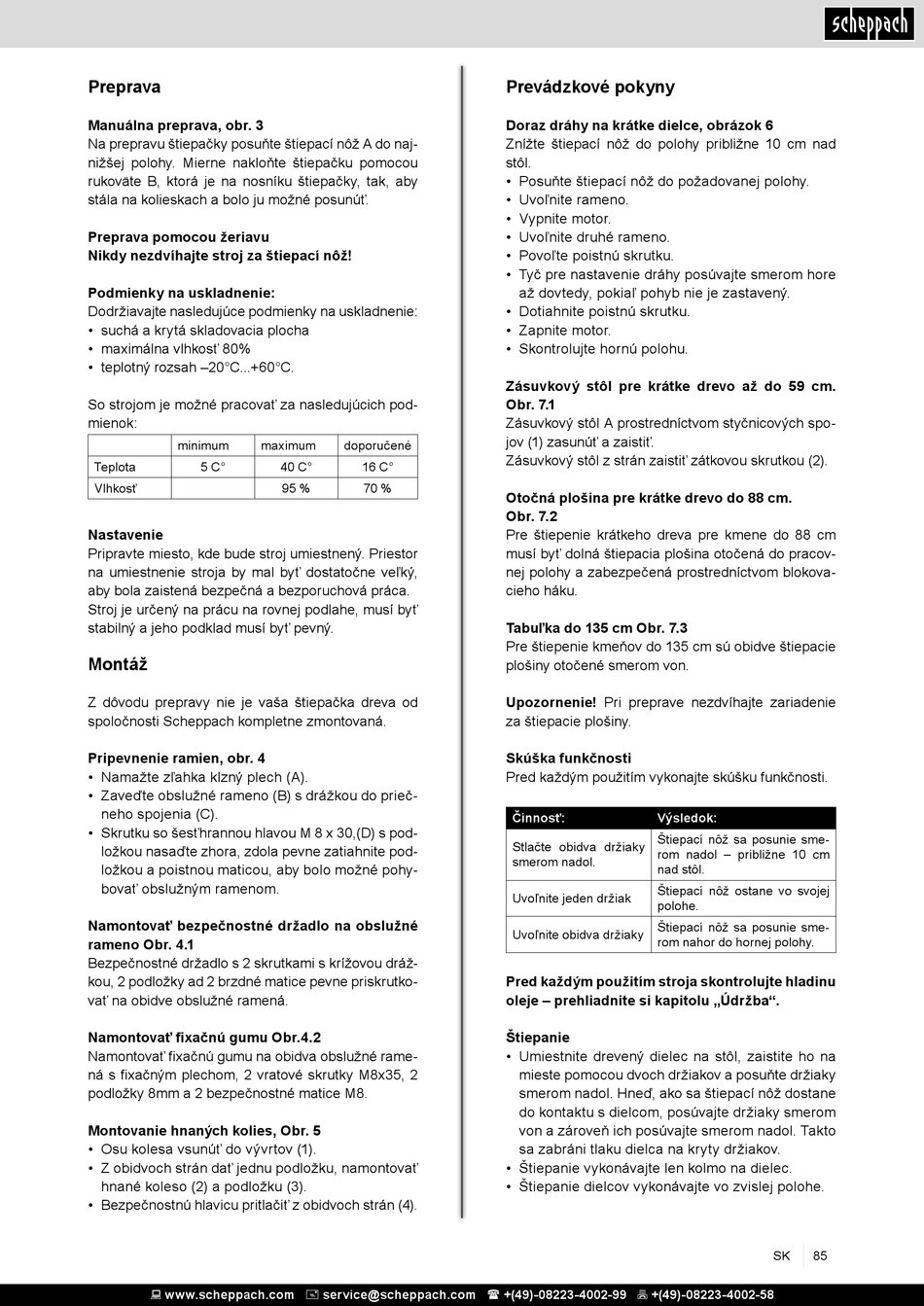

Preprava
Manuálna preprava, obr. 3
Na prepravu štiepačky posuňte štiepací nôž A do naj-
nižšej polohy. Mierne nakloňte štiepačku pomocou
rukoväte B, ktorá je na nosníku štiepačky, tak, aby
stála na kolieskach a bolo ju možné posunúť.
Preprava pomocou žeriavu
Nikdy nezdvíhajte stroj za štiepací nôž!
Podmienky na uskladnenie:
Dodržiavajte nasledujúce podmienky na uskladnenie:
• suchá a krytá skladovacia plocha
• maximálna vlhkosť 80%
• teplotný rozsah –20°C...+60°C.
So strojom je možné pracovať za nasledujúcich pod-
mienok:
minimum maximum
Teplota 5 C°
Vlhkosť
Nastavenie
Pripravte miesto, kde bude stroj umiestnený. Priestor
na umiestnenie stroja by mal byť dostatočne veľký,
aby bola zaistená bezpečná a bezporuchová práca.
Stroj je určený na prácu na rovnej podlahe, musí byť
stabilný a jeho podklad musí byť pevný.
Montáž
Z dôvodu prepravy nie je vaša štiepačka dreva od
spoločnosti Scheppach kompletne zmontovaná.
Pripevnenie ramien, obr. 4
• Namažte zľahka klzný plech (A).
• Zaveďte obslužné rameno (B) s drážkou do prieč-
neho spojenia (C).
• Skrutku so šesťhrannou hlavou M 8 x 30,(D) s pod-
ložkou nasaďte zhora, zdola pevne zatiahnite pod-
ložkou a poistnou maticou, aby bolo možné pohy-
bovať obslužným ramenom.
Namontovať bezpečnostné držadlo na obslužné
rameno Obr. 4.1
Bezpečnostné držadlo s 2 skrutkami s krížovou dráž-
kou, 2 podložky ad 2 brzdné matice pevne priskrutko-
vať na obidve obslužné ramená.
Namontovať fixačnú gumu Obr.4.2
Namontovať fixačnú gumu na obidva obslužné rame-
ná s fixačným plechom, 2 vratové skrutky M8x35, 2
podložky 8mm a 2 bezpečnostné matice M8.
Montovanie hnaných kolies, Obr. 5
• Osu kolesa vsunúť do vývrtov (1).
• Z obidvoch strán dať jednu podložku, namontovať
hnané koleso (2) a podložku (3).
• Bezpečnostnú hlavicu pritlačiť z obidvoch strán (4).
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
doporučené
40 C° 16 C°
95 % 70 %
Prevádzkové pokyny
Doraz dráhy na krátke dielce, obrázok 6
Znížte štiepací nôž do polohy približne 10 cm nad
stôl.
• Posuňte štiepací nôž do požadovanej polohy.
• Uvoľnite rameno.
• Vypnite motor.
• Uvoľnite druhé rameno.
• Povoľte poistnú skrutku.
• Tyč pre nastavenie dráhy posúvajte smerom hore
až dovtedy, pokiaľ pohyb nie je zastavený.
• Dotiahnite poistnú skrutku.
• Zapnite motor.
• Skontrolujte hornú polohu.
Zásuvkový stôl pre krátke drevo až do 59 cm.
Obr. 7.1
Zásuvkový stôl A prostredníctvom styčnicových spo-
jov (1) zasunúť a zaistiť.
Zásuvkový stôl z strán zaistiť zátkovou skrutkou (2).
Otočná plošina pre krátke drevo do 88 cm.
Obr. 7.2
Pre štiepenie krátkeho dreva pre kmene do 88 cm
musí byť dolná štiepacia plošina otočená do pracov-
nej polohy a zabezpečená prostredníctvom blokova-
cieho háku.
Tabuľka do 135 cm Obr. 7.3
Pre štiepenie kmeňov do 135 cm sú obidve štiepacie
plošiny otočené smerom von.
Upozornenie! Pri preprave nezdvíhajte zariadenie
za štiepacie plošiny.
Skúška funkčnosti
Pred každým použitím vykonajte skúšku funkčnosti.
Činnosť: Výsledok:
Štiepací nôž sa posunie sme-
Stlačte obidva držiaky
rom nadol – približne 10 cm
smerom nadol.
nad stôl.
Štiepací nôž ostane vo svojej
Uvoľnite jeden držiak
polohe.
Štiepací nôž sa posunie sme-
Uvoľnite obidva držiaky
rom nahor do hornej polohy.
Pred každým použitím stroja skontrolujte hladinu
oleje – prehliadnite si kapitolu „Údržba".
Štiepanie
• Umiestnite drevený dielec na stôl, zaistite ho na
mieste pomocou dvoch držiakov a posuňte držiaky
smerom nadol. Hneď, ako sa štiepací nôž dostane
do kontaktu s dielcom, posúvajte držiaky smerom
von a zároveň ich posúvajte smerom nadol. Takto
sa zabráni tlaku dielca na kryty držiakov.
• Štiepanie vykonávajte len kolmo na dielec.
• Štiepanie dielcov vykonávajte vo zvislej polohe.
SK 85
