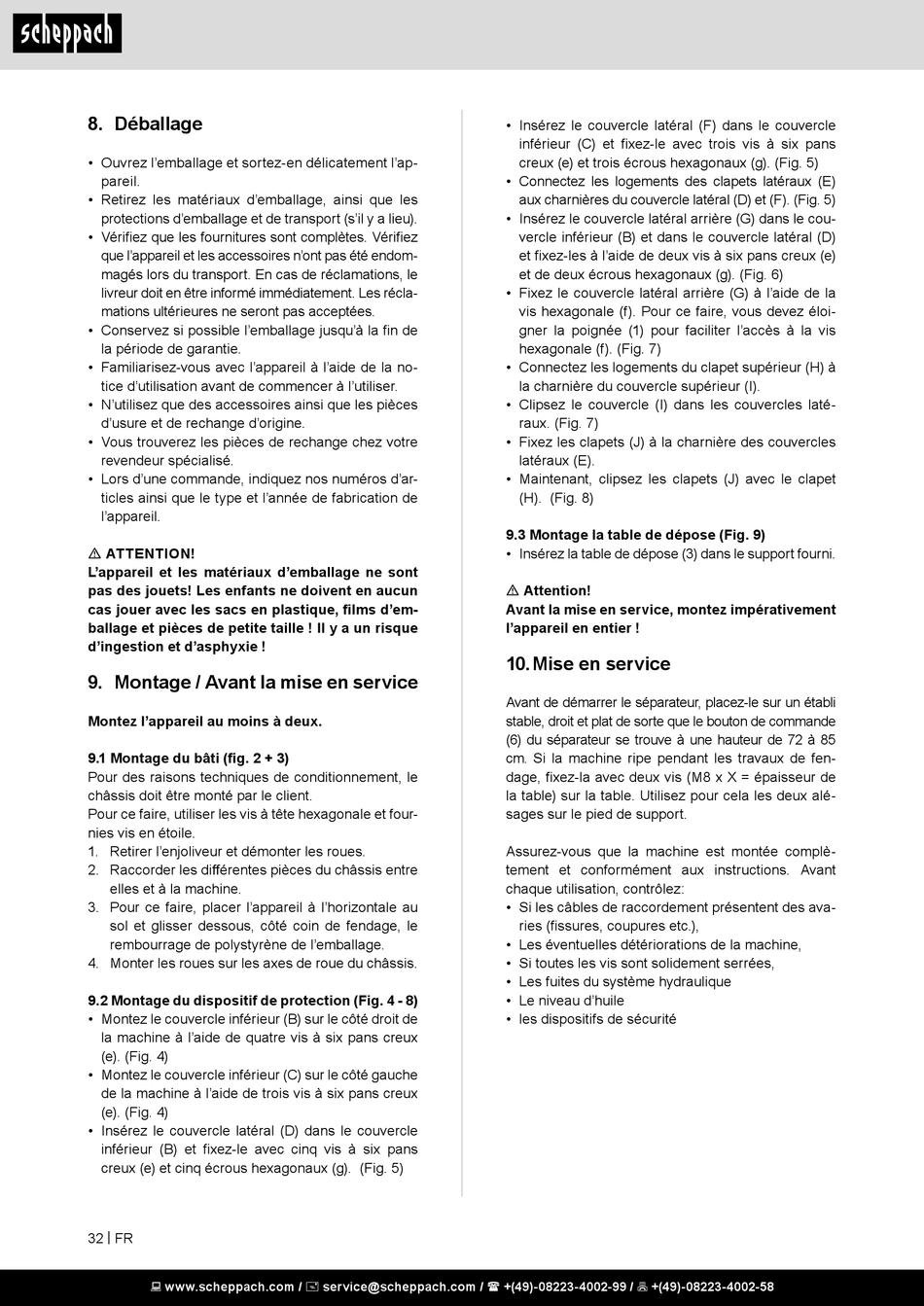

8. Déballage
• Ouvrez l'emballage et sortez-en délicatement l'ap-
pareil.
• Retirez les matériaux d'emballage, ainsi que les
protections d'emballage et de transport (s'il y a lieu).
• Vérifiez que les fournitures sont complètes. Vérifiez
que l'appareil et les accessoires n'ont pas été endom-
magés lors du transport. En cas de réclamations, le
livreur doit en être informé immédiatement. Les récla-
mations ultérieures ne seront pas acceptées.
• Conservez si possible l'emballage jusqu'à la fin de
la période de garantie.
• Familiarisez-vous avec l'appareil à l'aide de la no-
tice d'utilisation avant de commencer à l'utiliser.
• N'utilisez que des accessoires ainsi que les pièces
d'usure et de rechange d'origine.
• Vous trouverez les pièces de rechange chez votre
revendeur spécialisé.
• Lors d'une commande, indiquez nos numéros d'ar-
ticles ainsi que le type et l'année de fabrication de
l'appareil.
m ATTENTION!
L'appareil et les matériaux d'emballage ne sont
pas des jouets! Les enfants ne doivent en aucun
cas jouer avec les sacs en plastique, films d'em-
ballage et pièces de petite taille ! Il y a un risque
d'ingestion et d'asphyxie !
9. Montage / Avant la mise en service
Montez l'appareil au moins à deux.
9.1 Montage du bâti (fig. 2 + 3)
Pour des raisons techniques de conditionnement, le
châssis doit être monté par le client.
Pour ce faire, utiliser les vis à tête hexagonale et four-
nies vis en étoile.
1. Retirer l'enjoliveur et démonter les roues.
2. Raccorder les différentes pièces du châssis entre
elles et à la machine.
3. Pour ce faire, placer l'appareil à l'horizontale au
sol et glisser dessous, côté coin de fendage, le
rembourrage de polystyrène de l'emballage.
4. Monter les roues sur les axes de roue du châssis.
9.2 Montage du dispositif de protection (Fig. 4 - 8)
• Montez le couvercle inférieur (B) sur le côté droit de
la machine à l'aide de quatre vis à six pans creux
(e). (Fig. 4)
• Montez le couvercle inférieur (C) sur le côté gauche
de la machine à l'aide de trois vis à six pans creux
(e). (Fig. 4)
• Insérez le couvercle latéral (D) dans le couvercle
inférieur (B) et fixez-le avec cinq vis à six pans
creux (e) et cinq écrous hexagonaux (g). (Fig. 5)
32 | FR
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
• Insérez le couvercle latéral (F) dans le couvercle
inférieur (C) et fixez-le avec trois vis à six pans
creux (e) et trois écrous hexagonaux (g). (Fig. 5)
• Connectez les logements des clapets latéraux (E)
aux charnières du couvercle latéral (D) et (F). (Fig. 5)
• Insérez le couvercle latéral arrière (G) dans le cou-
vercle inférieur (B) et dans le couvercle latéral (D)
et fixez-les à l'aide de deux vis à six pans creux (e)
et de deux écrous hexagonaux (g). (Fig. 6)
• Fixez le couvercle latéral arrière (G) à l'aide de la
vis hexagonale (f). Pour ce faire, vous devez éloi-
gner la poignée (1) pour faciliter l'accès à la vis
hexagonale (f). (Fig. 7)
• Connectez les logements du clapet supérieur (H) à
la charnière du couvercle supérieur (I).
• Clipsez le couvercle (I) dans les couvercles laté-
raux. (Fig. 7)
• Fixez les clapets (J) à la charnière des couvercles
latéraux (E).
• Maintenant, clipsez les clapets (J) avec le clapet
(H). (Fig. 8)
9.3 Montage la table de dépose (Fig. 9)
• Insérez la table de dépose (3) dans le support fourni.
m Attention!
Avant la mise en service, montez impérativement
l'appareil en entier !
10. Mise en service
Avant de démarrer le séparateur, placez-le sur un établi
stable, droit et plat de sorte que le bouton de commande
(6) du séparateur se trouve à une hauteur de 72 à 85
cm. Si la machine ripe pendant les travaux de fen-
dage, fixez-la avec deux vis (M8 x X = épaisseur de
la table) sur la table. Utilisez pour cela les deux alé-
sages sur le pied de support.
Assurez-vous que la machine est montée complè-
tement et conformément aux instructions. Avant
chaque utilisation, contrôlez:
• Si les câbles de raccordement présentent des ava-
ries (fissures, coupures etc.),
• Les éventuelles détériorations de la machine,
• Si toutes les vis sont solidement serrées,
• Les fuites du système hydraulique
• Le niveau d'huile
• les dispositifs de sécurité
