4.4
Kabel in den Systemregler einführen
Gefahr!
e
Lebensgefahr durch Stromschlag!
In den Geräten und an den Zuleitungen lie-
gen lebensgefährliche Spannungen an.
Die Geräte dürfen deshalb ausschließlich
von einer Elektrofachkraft (Fachbetrieb)
installiert und geöffnet werden.
> Schalten Sie die Stromzufuhr ab.
> Sichern Sie die Stromzufuhr gegen Wie-
dereinschalten.
> Beachten Sie die allgemeinen Vorschriften für Elektro-
installationen.
4

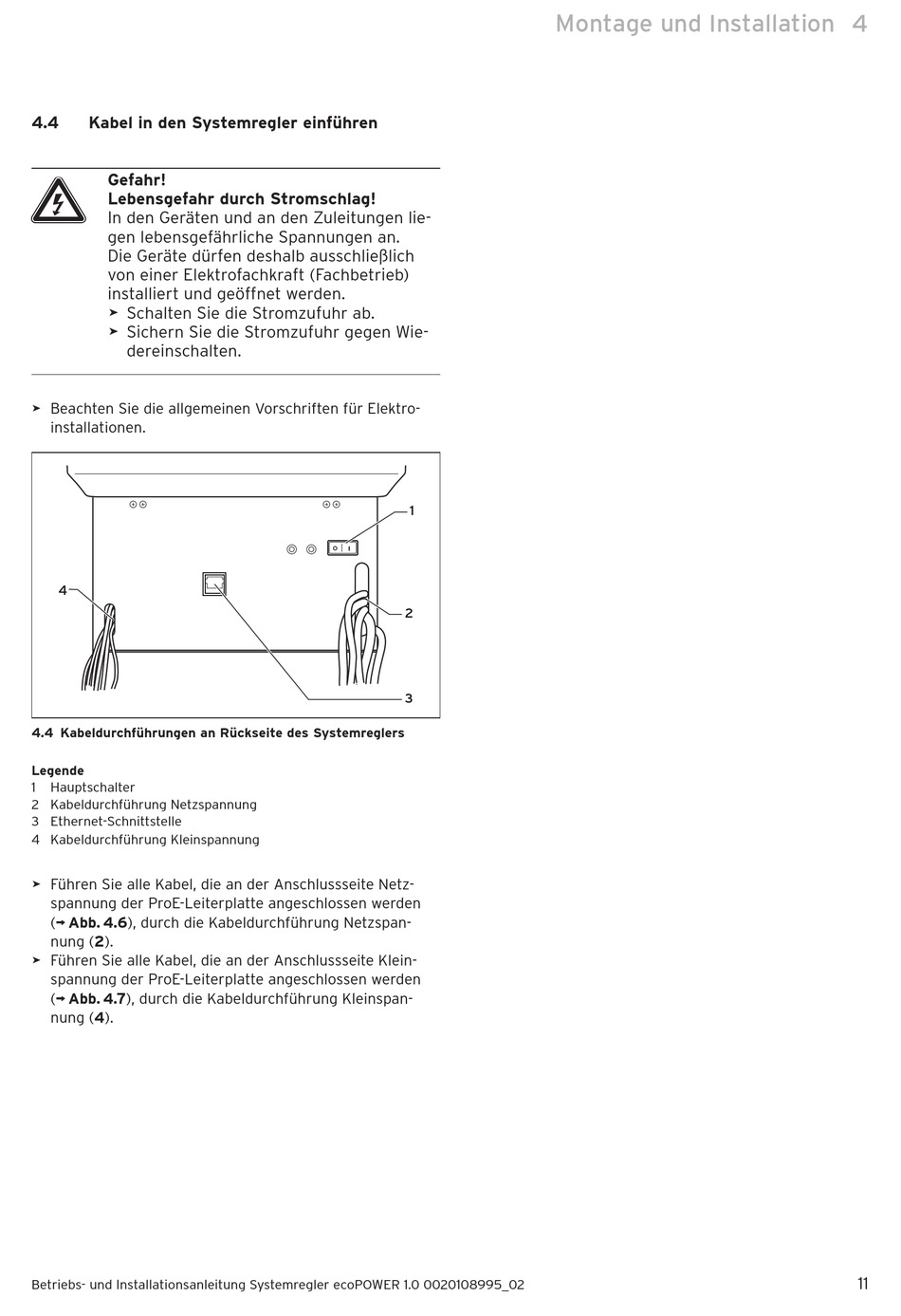

4.4 Kabeldurchführungen an Rückseite des Systemreglers
Legende
1
Hauptschalter
2 Kabeldurchführung Netzspannung
3 Ethernet-Schnittstelle
4 Kabeldurchführung Kleinspannung
> Führen Sie alle Kabel, die an der Anschlussseite Netz-
spannung der ProE-Leiterplatte angeschlossen werden
(¬ Abb. 4.6), durch die Kabeldurchführung Netzspan-
nung (2).
> Führen Sie alle Kabel, die an der Anschlussseite Klein-
spannung der ProE-Leiterplatte angeschlossen werden
(¬ Abb. 4.7), durch die Kabeldurchführung Kleinspan-
nung (4).
Betriebs- und Installationsanleitung Systemregler ecoPOWER 1.0 0020108995_02
Montage und Installation
1
2
3
4
11
