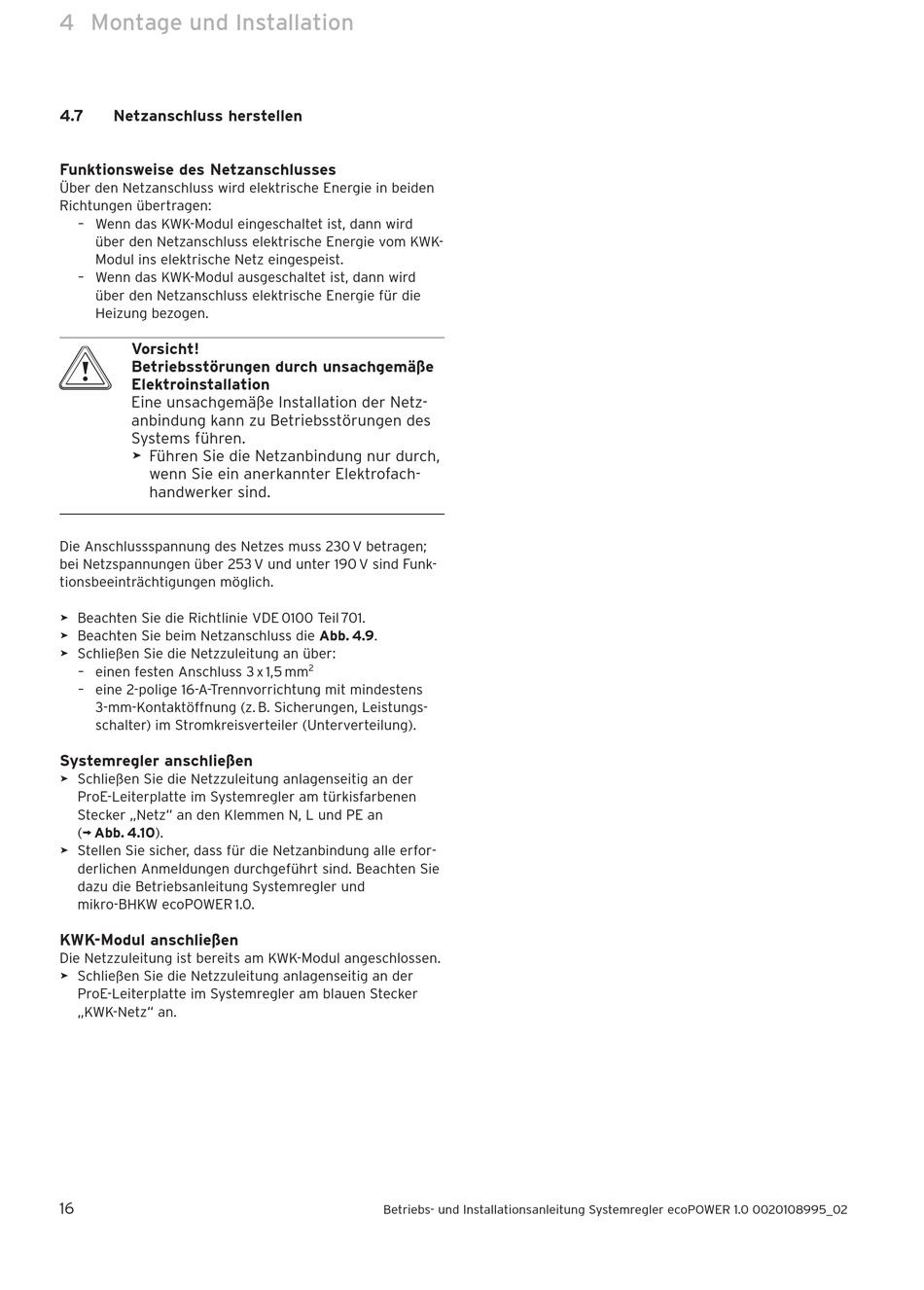

4 Montage und Installation
4.7

Netzanschluss herstellen

Funktionsweise des Netzanschlusses
Über den Netzanschluss wird elektrische Energie in beiden
Richtungen übertragen:
– Wenn das KWK-Modul eingeschaltet ist, dann wird
über den Netzanschluss elektrische Energie vom KWK-
Modul ins elektrische Netz eingespeist.
– Wenn das KWK-Modul ausgeschaltet ist, dann wird
über den Netzanschluss elektrische Energie für die
Heizung bezogen.
Vorsicht!
b
Betriebsstörungen durch unsachgemäße
Elektroinstallation
Eine unsachgemäße Installation der Netz-
anbindung kann zu Betriebsstörungen des
Systems führen.
> Führen Sie die Netzanbindung nur durch,
wenn Sie ein anerkannter Elektrofach-
handwerker sind.
Die Anschlussspannung des Netzes muss 230 V betragen;
bei Netzspannungen über 253 V und unter 190 V sind Funk-
tionsbeeinträchtigungen möglich.
> Beachten Sie die Richtlinie VDE 0100 Teil 701.
> Beachten Sie beim Netzanschluss die Abb. 4.9.
> Schließen Sie die Netzzuleitung an über:
– einen festen Anschluss 3 x 1,5 mm
– eine 2-polige 16-A-Trennvorrichtung mit mindestens
3-mm-Kontaktöffnung (z. B. Sicherungen, Leistungs-
schalter) im Stromkreisverteiler (Unterverteilung).
Systemregler anschließen
> Schließen Sie die Netzzuleitung anlagenseitig an der
ProE-Leiterplatte im Systemregler am türkisfarbenen
Stecker „Netz" an den Klemmen N, L und PE an
(¬ Abb. 4.10).
> Stellen Sie sicher, dass für die Netzanbindung alle erfor-
derlichen Anmeldungen durchgeführt sind. Beachten Sie
dazu die Betriebsanleitung Systemregler und
mikro-BHKW ecoPOWER 1.0.
KWK-Modul anschließen
Die Netzzuleitung ist bereits am KWK-Modul angeschlossen.
> Schließen Sie die Netzzuleitung anlagenseitig an der
ProE-Leiterplatte im Systemregler am blauen Stecker
„KWK-Netz" an.
16
2
Betriebs- und Installationsanleitung Systemregler ecoPOWER 1.0 0020108995_02
