3. Drücken Sie den Regler vorsichtig in den Wandsockel
ein.
4.5 Regler in den Wärmeerzeuger einbauen
Hinweis
Wenn Sie ein System mit Hybridwärmepumpe
installiert haben, dann müssen Sie den Regler im
Wohnbereich montieren.
Bedingungen: Der Wärmeerzeuger ist nicht über den VR 32 an den
eBUS angeschlossen.
▶
Entfernen Sie die Bedienblende am Wärmeerzeuger für
den Reglereinschub.
1. Gehen Sie beim Einbau des Regler in den Schaltkasten
des Wärmeerzeugers vor, wie in der Installationsanlei-
tung des Wärmeerzeugers beschrieben.
2. Alternative 1 / 2
Bedingungen: Senkrecht liegende Steckanschlüsse mit Stiften im
Schaltkasten des Wärmeerzeugers, Reglerplatine ohne gesteckter
3‑poliger Stiftleiste
▶
Drücken Sie den Regler vorsichtig in den Steck-
anschluss des Schaltkastens.
Alternative 2 / 2
2.
Bedingungen: Waagerecht liegende Steckanschlüsse ohne Stifte
am Schaltkasten des Wärmeerzeugers, Reglerplatine mit waage-
recht gesteckter 3‑poliger Stiftleiste
▶
Drücken Sie den Regler mit der gesteckten 3‑poli-
gen Stiftleiste vorsichtig in den Steckanschluss des
Schaltkastens.
3. Schließen Sie den Außentemperaturfühler an.
(→ Seite 7)
5

Elektroinstallation

Die Elektroinstallation darf nur von einer Elektrofachkraft
durchgeführt werden.
0020255063_00 multiMATIC Installationsanleitung
Elektroinstallation 5

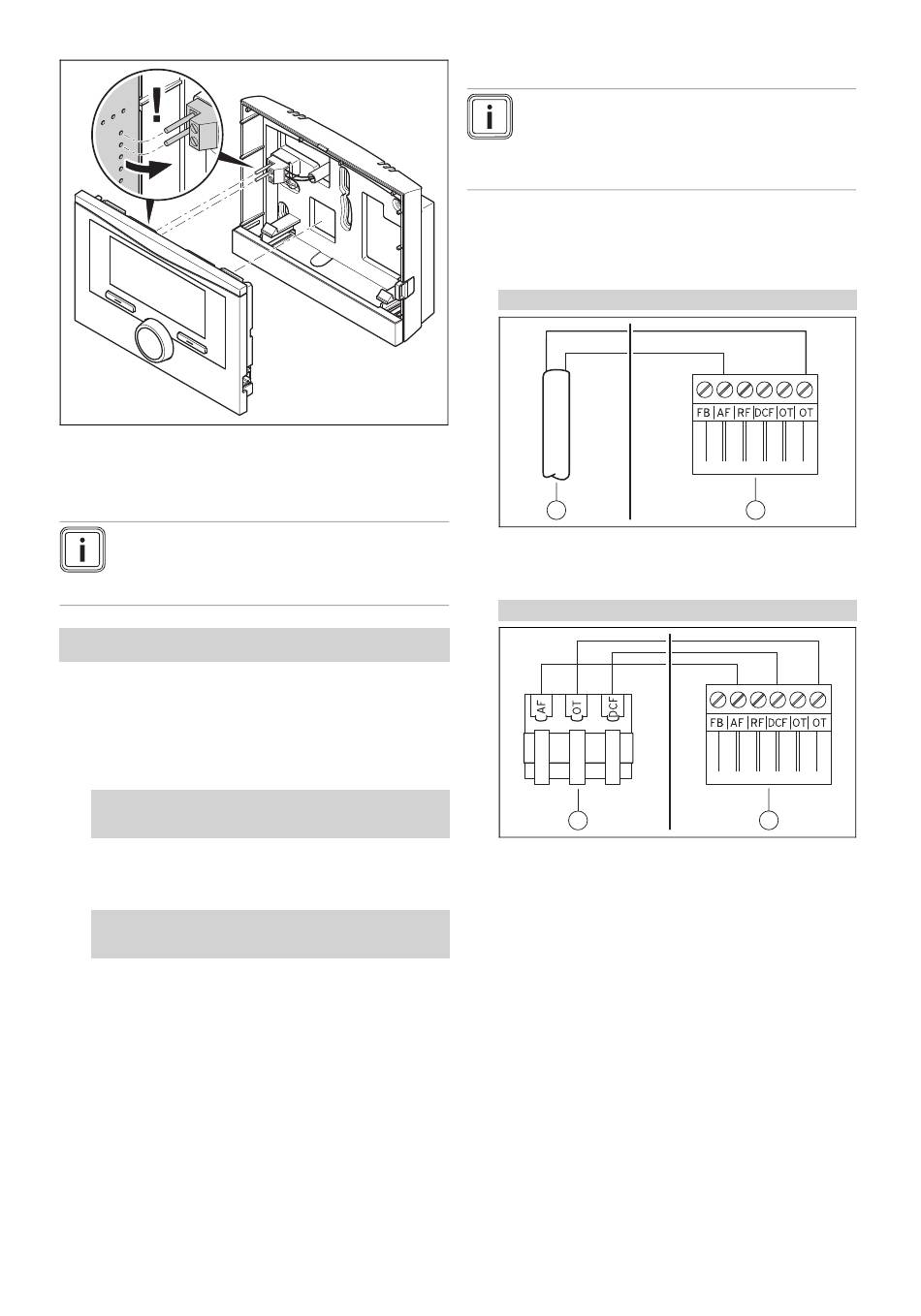

5.1 Außentemperaturfühler anschließen
Hinweis
Wenn ein Zusatzmodul angeschlossen ist, dann
beachten Sie bei der elektrischen Installation des
Außentemperaturfühlers die Anleitung des Zu-
satzmoduls.
1. Gehen Sie beim Anschluss des Außentemperaturfüh-
lers vor, wie in der Installationsanleitung des Wärme-
erzeugers beschrieben.
Alternative 1 / 2
2.
Bedingungen: Außentemperaturfühler VRC 693
1
▶
Schließen Sie das Anschlusskabel an die Klemmen
des Außentemperaturfühlers (1) an.
2. Alternative 2 / 2
Bedingungen: Außentemperaturfühler VRC 9535
1
▶
Schließen Sie das Anschlusskabel an die Klemm-
leiste des Außentemperaturfühlers (1) an.
3. Schließen Sie das Anschlusskabel an den 6‑poligen
Randstecker des Wärmeerzeugers (2) an.
4. Führen Sie das Anschlusskabel mit dem 6‑poligen
Randstecker in den Schaltkasten des Wärmeerzeugers.
5. Stecken Sie den 6‑poligen Randstecker auf Steckplatz
X41 der Leiterplatte des Schaltkastens.
2
2
7
