15 Austausch von Bauteilen
3
2
2

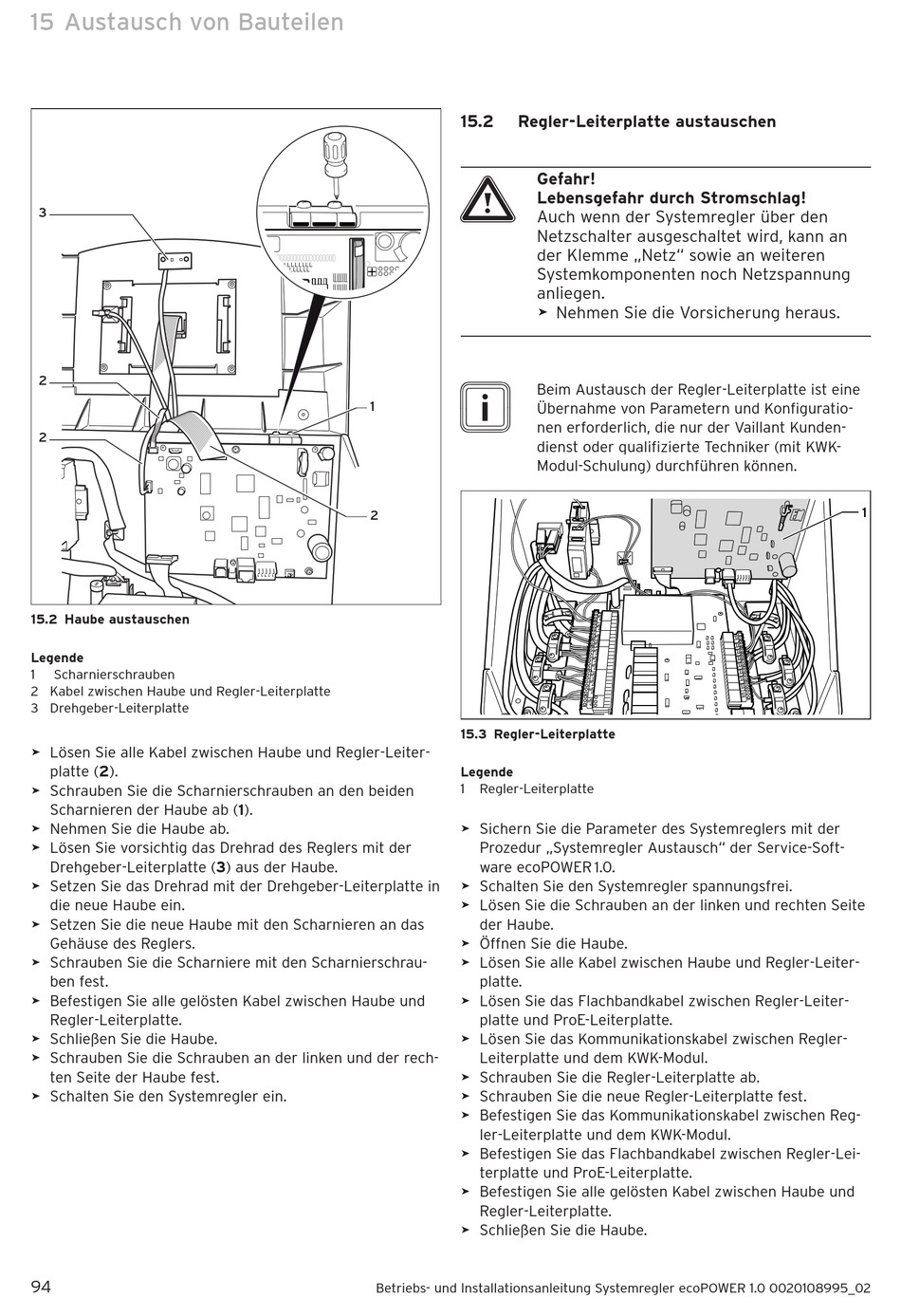

15.2 Haube austauschen

Legende
1 Scharnierschrauben
2 Kabel zwischen Haube und Regler-Leiterplatte
3 Drehgeber-Leiterplatte
> Lösen Sie alle Kabel zwischen Haube und Regler-Leiter-
platte (2).
> Schrauben Sie die Scharnierschrauben an den beiden
Scharnieren der Haube ab (1).
> Nehmen Sie die Haube ab.
> Lösen Sie vorsichtig das Drehrad des Reglers mit der
Drehgeber-Leiterplatte (3) aus der Haube.
> Setzen Sie das Drehrad mit der Drehgeber-Leiterplatte in
die neue Haube ein.
> Setzen Sie die neue Haube mit den Scharnieren an das
Gehäuse des Reglers.
> Schrauben Sie die Scharniere mit den Scharnierschrau-
ben fest.
> Befestigen Sie alle gelösten Kabel zwischen Haube und
Regler-Leiterplatte.
> Schließen Sie die Haube.
> Schrauben Sie die Schrauben an der linken und der rech-
ten Seite der Haube fest.
> Schalten Sie den Systemregler ein.
94
15.2

Regler-Leiterplatte austauschen

Gefahr!
a
Lebensgefahr durch Stromschlag!
Auch wenn der Systemregler über den
Netzschalter ausgeschaltet wird, kann an
der Klemme „Netz" sowie an weiteren
Systemkomponenten noch Netzspannung
anliegen.
> Nehmen Sie die Vorsicherung heraus.
i
Beim Austausch der Regler-Leiterplatte ist eine
1
Übernahme von Parametern und Konfiguratio-
nen erforderlich, die nur der Vaillant Kunden-
dienst oder qualifizierte Techniker (mit KWK-
Modul-Schulung) durchführen können.
2
15.3 Regler-Leiterplatte
Legende
1 Regler-Leiterplatte
> Sichern Sie die Parameter des Systemreglers mit der
Prozedur „Systemregler Austausch" der Service-Soft-
ware ecoPOWER 1.0.
> Schalten Sie den Systemregler spannungsfrei.
> Lösen Sie die Schrauben an der linken und rechten Seite
der Haube.
> Öffnen Sie die Haube.
> Lösen Sie alle Kabel zwischen Haube und Regler-Leiter-
platte.
> Lösen Sie das Flachbandkabel zwischen Regler-Leiter-
platte und ProE-Leiterplatte.
> Lösen Sie das Kommunikationskabel zwischen Regler-
Leiterplatte und dem KWK-Modul.
> Schrauben Sie die Regler-Leiterplatte ab.
> Schrauben Sie die neue Regler-Leiterplatte fest.
> Befestigen Sie das Kommunikationskabel zwischen Reg-
ler-Leiterplatte und dem KWK-Modul.
> Befestigen Sie das Flachbandkabel zwischen Regler-Lei-
terplatte und ProE-Leiterplatte.
> Befestigen Sie alle gelösten Kabel zwischen Haube und
Regler-Leiterplatte.
> Schließen Sie die Haube.
Betriebs- und Installationsanleitung Systemregler ecoPOWER 1.0 0020108995_02
