5 Grundwissen zur Bedienung

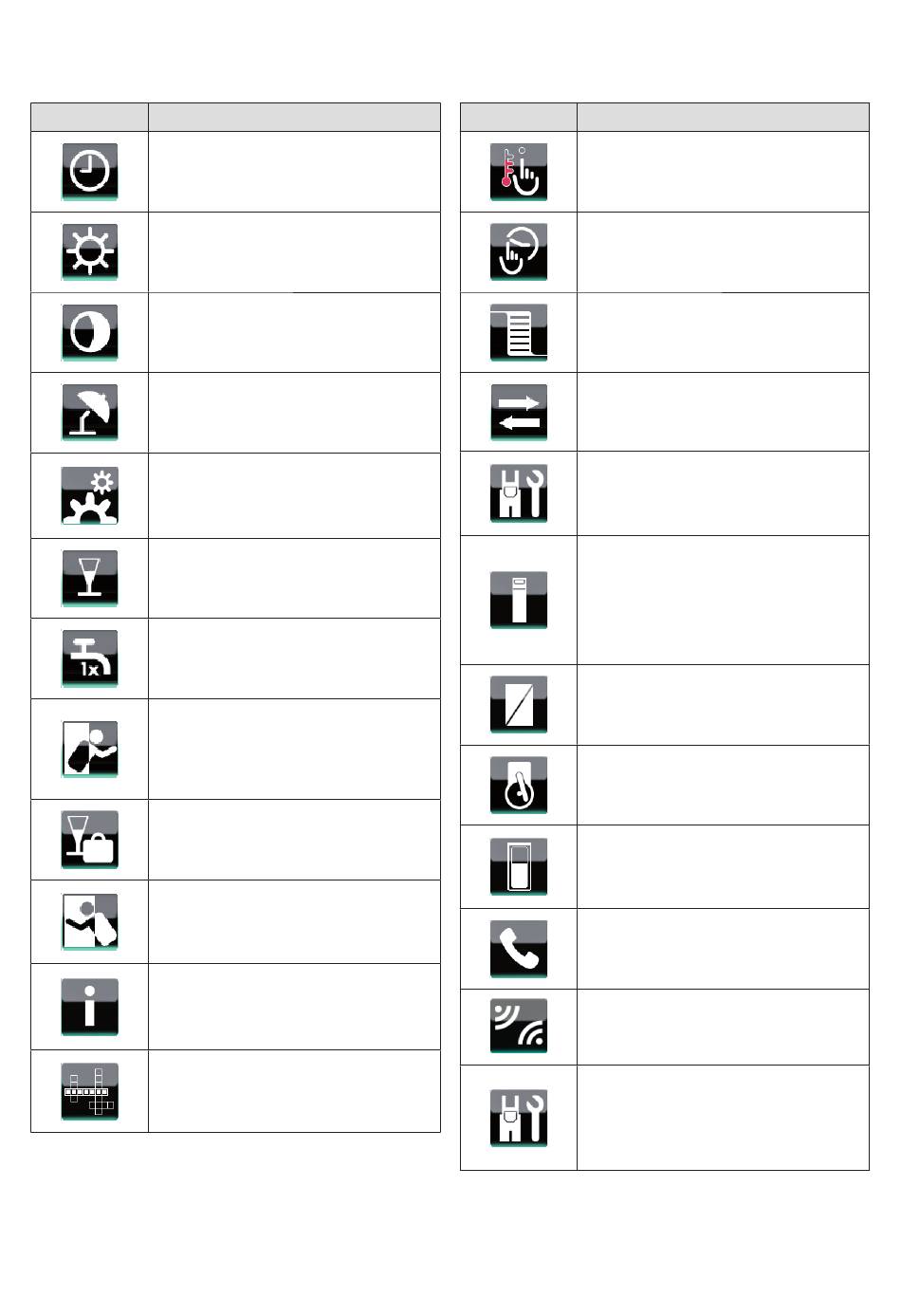

Schaltfläche Funktion/Funktionen
Schaltfläche „Automatikbetrieb": Sie können
den Automatikbetrieb einstellen.
Schaltfläche „Tagbetrieb": Sie können den
Tagbetrieb einstellen.
Schaltfläche „Nachtbetrieb": Sie können den
Nachtbetrieb einstellen.
Schaltfläche „Sommerbetrieb": Sie können
den Sommerbetrieb einstellen.
- Schaltfläche „Einstellungen": Sie gelangen
auf eine Anzeige für weitere Einstellungen.
- Schaltfläche „Einstellparameter": Sie gelan-
gen auf eine Anzeige zur Vergabe von
Namen.
Schaltfläche „Partybetrieb": Sie können den
Partybetrieb einstellen.
Schaltfläche „1 x Speicherladung": Sie können
den Betrieb 1 x Speicherladung einstellen.
- Schaltfläche „1 Tag außer Haus": Sie können
den Betrieb für 1 Tag außer Haus einstellen.
- Schaltfläche „Tage außer Haus": Sie gelan-
gen auf eine Anzeige zur Eingabe des Zeit-
raum, den Sie außer Haus verbringen möch-
ten.
Schaltfläche „Sonderbetriebsarten": Sie
gelangen auf eine Anzeige für Sonder-
betriebsarten.
- Schaltfläche „1 Tag zu Hause": Sie können
den Betrieb für 1 Tag im Haus einstellen.
- Schaltfläche „Tage zu Hause": Sie gelangen
auf eine Anzeige zur Eingabe des Zeitraums,
den Sie zu Hause verbringen möchten.
Schaltfläche „Informationen": Sie können
Informationen zur aktuellen Anzeige abfra-
gen.
Schaltfläche „Passwörter": Sie können ein
Passwort vergeben.
5.4 Symbole für Schaltflächen (Forts.)
26
Schaltfläche
5.4 Symbole für Schaltflächen (Forts.)
Betriebs- und Installationsanleitung Systemregler ecoPOWER 1.0 0020108995_02
Funktion/Funktionen
Schaltfläche „Wunschtemperaturen": Sie
gelangen auf eine Anzeige zur Einstellung der
Wunschtemperatur.
Schaltfläche „Zeitprogramm"/„Warmwasser-
zeiten": Sie gelangen auf eine Anzeige zur
Einstellung des Zeitprogramms.
Schaltfläche „Ereignisliste": Sie gelangen auf
eine Anzeige, wo Sie alle Ereignisse und Feh-
lermeldungen des Systems ecoPOWER 1.0
ablesen können.
Schaltfläche „Stoßlüften": Sie aktivieren die
Sonderbetriebsart „Stoßlüften" für eine Kom-
ponente.
Schaltfläche „Fachhandwerker":
- Sie gelangen auf eine Anzeige zur Pass-
worteingabe für den Fachhandwerker.
- Sie können mit dem Kundendienst Kontakt
aufnehmen.
Schaltfläche „Wärmeauskopplungsmodul"/
"Regler":
- Sie gelangen zur Anlagenübersicht für das
Wärmeauskopplungsmodul.
- Sie aktivieren Tests des Wärmeauskopp-
lungsmoduls.
- Sie gelangen zu einer Anzeige für Einstel-
lungen am Regler.
Schaltfläche „Wechselrichter":
Sie gelangen zur Anlagenübersicht für den
Wechselrichter.
Schaltfläche „Motor":
Sie gelangen zur Anlagenübersicht für den
Motor des KWK-Moduls.
Schaltfläche „Speicher":
- Sie gelangen zur Anlagenübersicht für den
Pufferspeicher.
- Sie gelangen zur Anzeige „Speichermanage-
ment"
Schaltfläche „Kontakt": Sie können Informati-
onen, über den zuständigen Kundendienst
oder Fachhandwerker abfragen.
Schaltfläche „Kommunikation": Sie gelangen
auf eine Anzeige zur CAN-Bus- und eBUS-
Kommunikation.
Schaltfläche „Wartung" (Hinweis: Diese
Schaltfläche erscheint nur, wenn Sie in das
Fachhandwerkermenü eingeloggt sind):
- Sie können Informationen über den
Wartungszustand des Systems abfragen.
- Sie können Testprogramme aufrufen.
