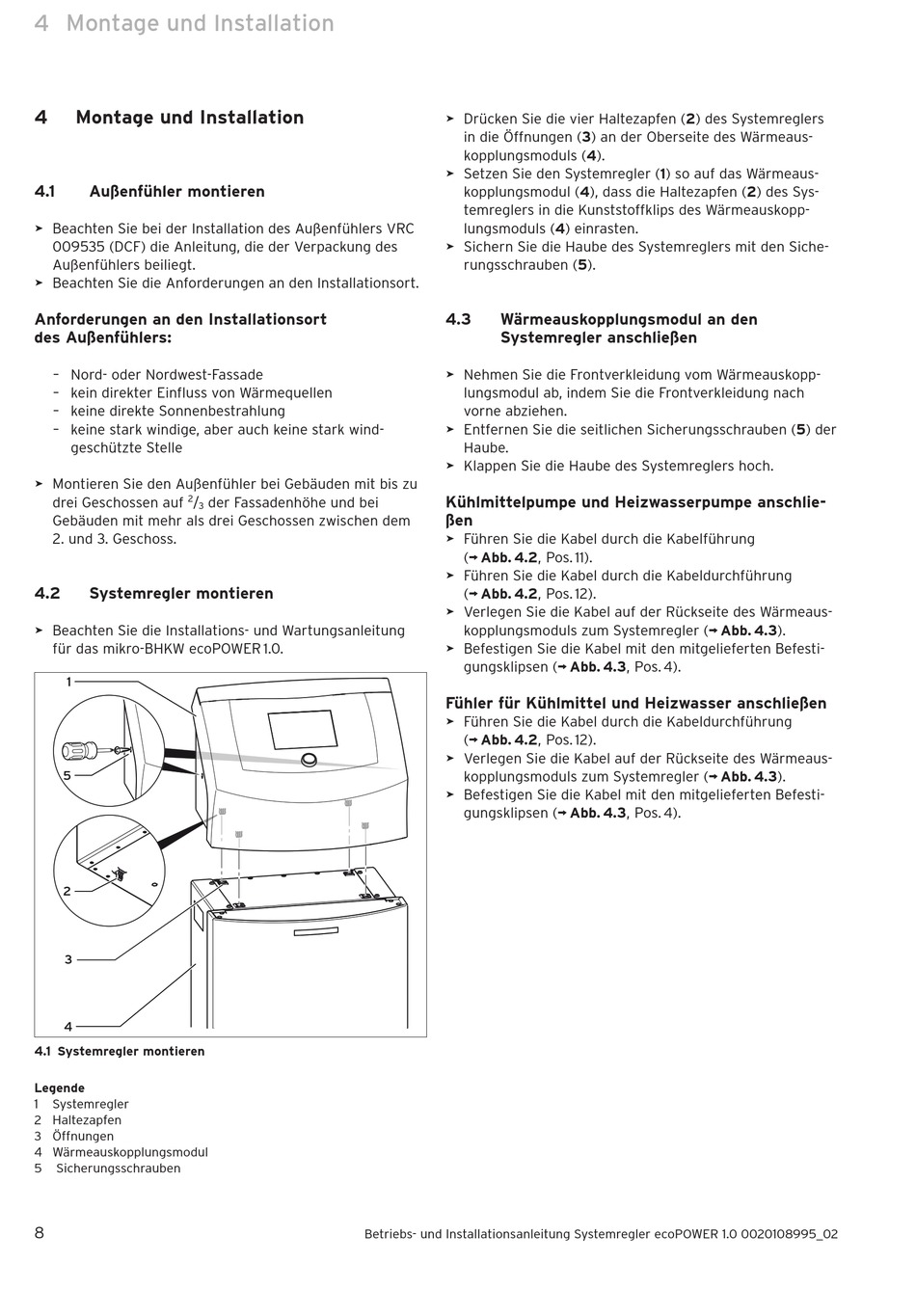

Montage Und Installation; Außenfühler Montieren; Systemregler Montieren; Wärmeauskopplungsmodul An Den Systemregler Anschließen - Vaillant ecoPOWER 1.0 VNC 28+1 Betriebs Und Installationsanleitung

4

Montage und Installation

4 Montage und Installation
4.1 Außenfühler montieren
> Beachten Sie bei der Installation des Außenfühlers VRC
009535 (DCF) die Anleitung, die der Verpackung des
Außenfühlers beiliegt.
> Beachten Sie die Anforderungen an den Installationsort.
Anforderungen an den Installationsort
des Außenfühlers:
– Nord- oder Nordwest-Fassade
– kein direkter Einfluss von Wärmequellen
– keine direkte Sonnenbestrahlung
– keine stark windige, aber auch keine stark wind-
geschützte Stelle
> Montieren Sie den Außenfühler bei Gebäuden mit bis zu
2
drei Geschossen auf /
Gebäuden mit mehr als drei Geschossen zwischen dem
2. und 3. Geschoss.
4.2

Systemregler montieren

> Beachten Sie die Installations- und Wartungsanleitung
für das mikro-BHKW ecoPOWER 1.0.
1
5
2
3
4
4.1 Systemregler montieren
Legende
1 Systemregler
2 Haltezapfen
3 Öffnungen
4 Wärmeauskopplungsmodul
5 Sicherungsschrauben
8
der Fassadenhöhe und bei
3
> Drücken Sie die vier Haltezapfen (2) des Systemreglers
in die Öffnungen (3) an der Oberseite des Wärmeaus-
kopplungsmoduls (4).
> Setzen Sie den Systemregler (1) so auf das Wärmeaus-
kopplungsmodul (4), dass die Haltezapfen (2) des Sys-
temreglers in die Kunststoffklips des Wärmeauskopp-
lungsmoduls (4) einrasten.
> Sichern Sie die Haube des Systemreglers mit den Siche-
rungsschrauben (5).
4.3 Wärmeauskopplungsmodul an den
Systemregler anschließen
> Nehmen Sie die Frontverkleidung vom Wärmeauskopp-
lungsmodul ab, indem Sie die Frontverkleidung nach
vorne abziehen.
> Entfernen Sie die seitlichen Sicherungsschrauben (5) der
Haube.
> Klappen Sie die Haube des Systemreglers hoch.
Kühlmittelpumpe und Heizwasserpumpe anschlie-
ßen
> Führen Sie die Kabel durch die Kabelführung
(¬ Abb. 4.2, Pos. 11).
> Führen Sie die Kabel durch die Kabeldurchführung
(¬ Abb. 4.2, Pos. 12).
> Verlegen Sie die Kabel auf der Rückseite des Wärmeaus-
kopplungsmoduls zum Systemregler (¬ Abb. 4.3).
> Befestigen Sie die Kabel mit den mitgelieferten Befesti-
gungsklipsen (¬ Abb. 4.3, Pos. 4).
Fühler für Kühlmittel und Heizwasser anschließen
> Führen Sie die Kabel durch die Kabeldurchführung
(¬ Abb. 4.2, Pos. 12).
> Verlegen Sie die Kabel auf der Rückseite des Wärmeaus-
kopplungsmoduls zum Systemregler (¬ Abb. 4.3).
> Befestigen Sie die Kabel mit den mitgelieferten Befesti-
gungsklipsen (¬ Abb. 4.3, Pos. 4).
