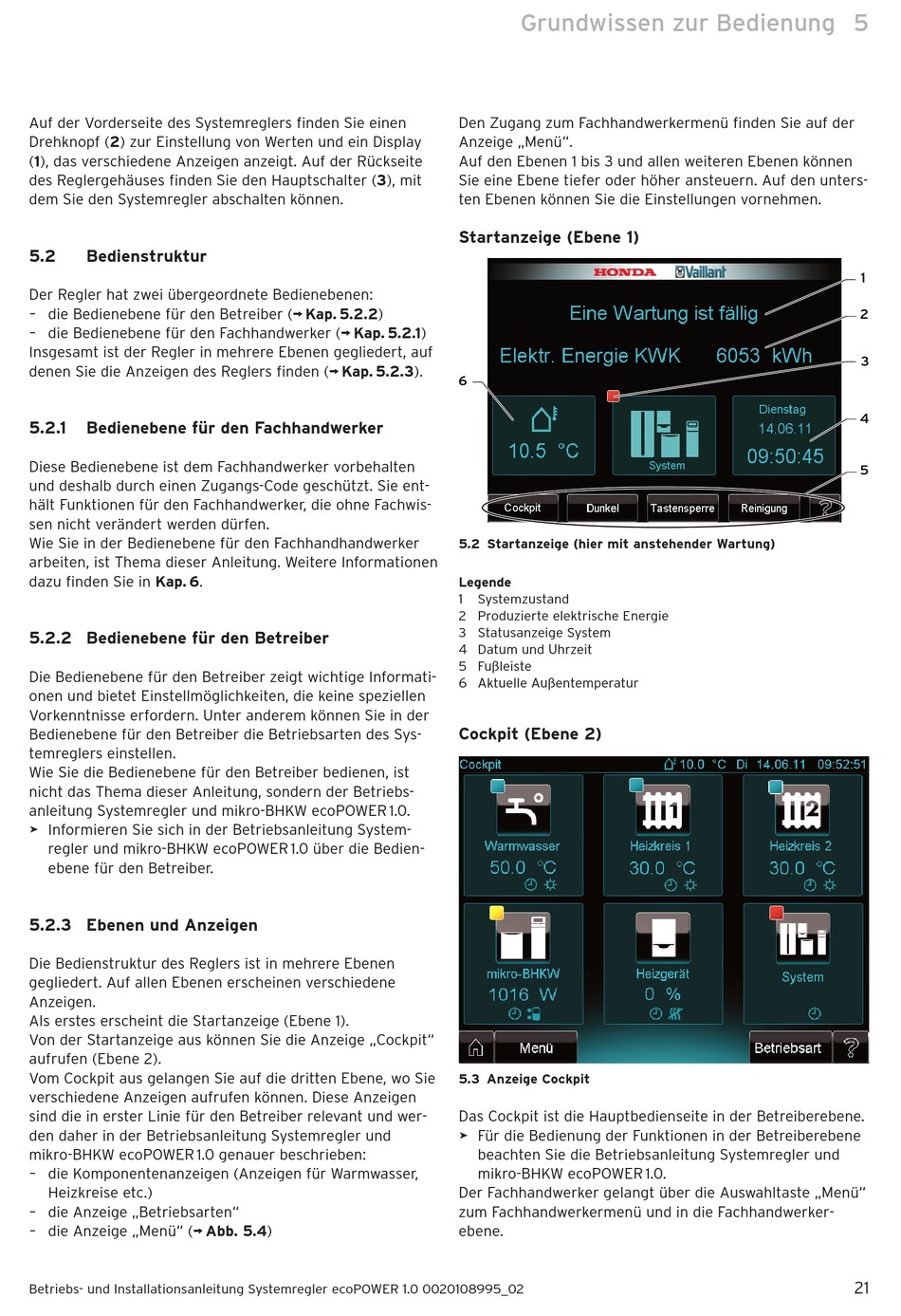

5.2

Bedienstruktur

Der Regler hat zwei übergeordnete Bedienebenen:
– die Bedienebene für den Betreiber (¬ Kap. 5.2.2)
– die Bedienebene für den Fachhandwerker (¬ Kap. 5.2.1)
Insgesamt ist der Regler in mehrere Ebenen gegliedert, auf
denen Sie die Anzeigen des Reglers finden (¬ Kap. 5.2.3).
5.2.1 Bedienebene für den Fachhandwerker
Diese Bedienebene ist dem Fachhandwerker vorbehalten
und deshalb durch einen Zugangs-Code geschützt. Sie ent-
hält Funktionen für den Fachhandwerker, die ohne Fachwis-
sen nicht verändert werden dürfen.
Wie Sie in der Bedienebene für den Fachhandhandwerker
arbeiten, ist Thema dieser Anleitung. Weitere Informationen
dazu finden Sie in Kap. 6.
5.2.2 Bedienebene für den Betreiber
Die Bedienebene für den Betreiber zeigt wichtige Informati-
onen und bietet Einstellmöglichkeiten, die keine speziellen
Vorkenntnisse erfordern. Unter anderem können Sie in der
Bedienebene für den Betreiber die Betriebsarten des Sys-
temreglers einstellen.
Wie Sie die Bedienebene für den Betreiber bedienen, ist
nicht das Thema dieser Anleitung, sondern der Betriebs-
anleitung Systemregler und mikro-BHKW ecoPOWER 1.0.
> Informieren Sie sich in der Betriebsanleitung System-
regler und mikro-BHKW ecoPOWER 1.0 über die Bedien-
ebene für den Betreiber.

5.2.3 Ebenen und Anzeigen

Die Bedienstruktur des Reglers ist in mehrere Ebenen
gegliedert. Auf allen Ebenen erscheinen verschiedene
Anzeigen.
Als erstes erscheint die Startanzeige (Ebene 1).
Von der Startanzeige aus können Sie die Anzeige „Cockpit"
aufrufen (Ebene 2).
Vom Cockpit aus gelangen Sie auf die dritten Ebene, wo Sie
verschiedene Anzeigen aufrufen können. Diese Anzeigen
sind die in erster Linie für den Betreiber relevant und wer-
den daher in der Betriebsanleitung Systemregler und
mikro-BHKW ecoPOWER 1.0 genauer beschrieben:
– die Komponentenanzeigen (Anzeigen für Warmwasser,
Heizkreise etc.)
– die Anzeige „Betriebsarten"
– die Anzeige „Menü" (¬ Abb. 5.4)
Betriebs- und Installationsanleitung Systemregler ecoPOWER 1.0 0020108995_02
Grundwissen zur Bedienung
Den Zugang zum Fachhandwerkermenü finden Sie auf der
Anzeige „Menü".
Auf den Ebenen 1 bis 3 und allen weiteren Ebenen können
Sie eine Ebene tiefer oder höher ansteuern. Auf den unters-
ten Ebenen können Sie die Einstellungen vornehmen.
Startanzeige (Ebene 1)
6

5.2 Startanzeige (hier mit anstehender Wartung)

Legende
1 Systemzustand
2 Produzierte elektrische Energie
3 Statusanzeige System
4 Datum und Uhrzeit
5 Fußleiste
6 Aktuelle Außentemperatur
Cockpit (Ebene 2)
5.3 Anzeige Cockpit
Das Cockpit ist die Hauptbedienseite in der Betreiberebene.
> Für die Bedienung der Funktionen in der Betreiberebene
beachten Sie die Betriebsanleitung Systemregler und
mikro-BHKW ecoPOWER 1.0.
Der Fachhandwerker gelangt über die Auswahltaste „Menü"
zum Fachhandwerkermenü und in die Fachhandwerker-
ebene.
5
1
2
3
4
5
